Marque : Sans marque

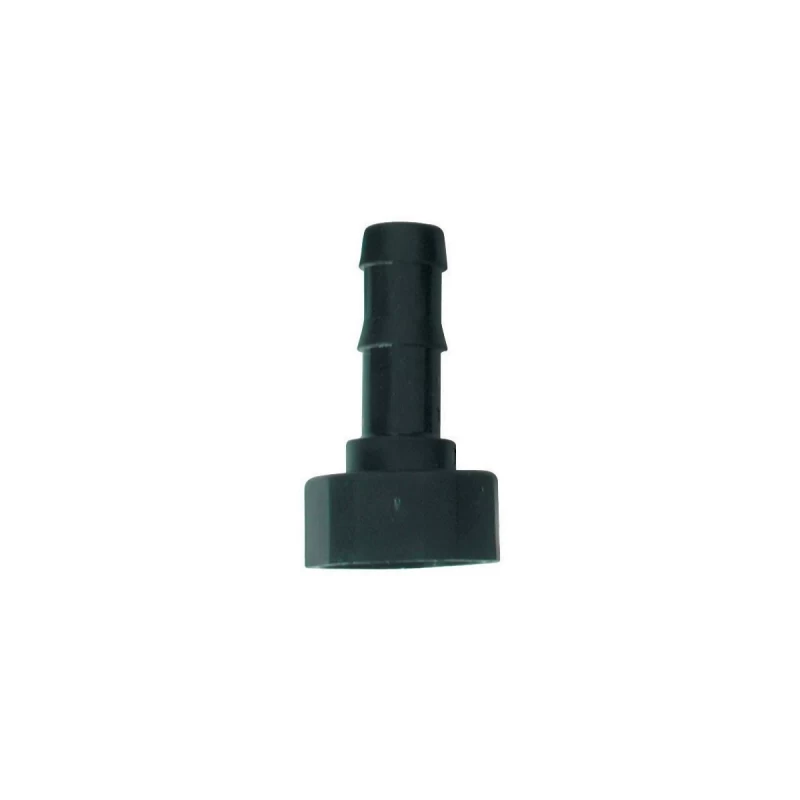

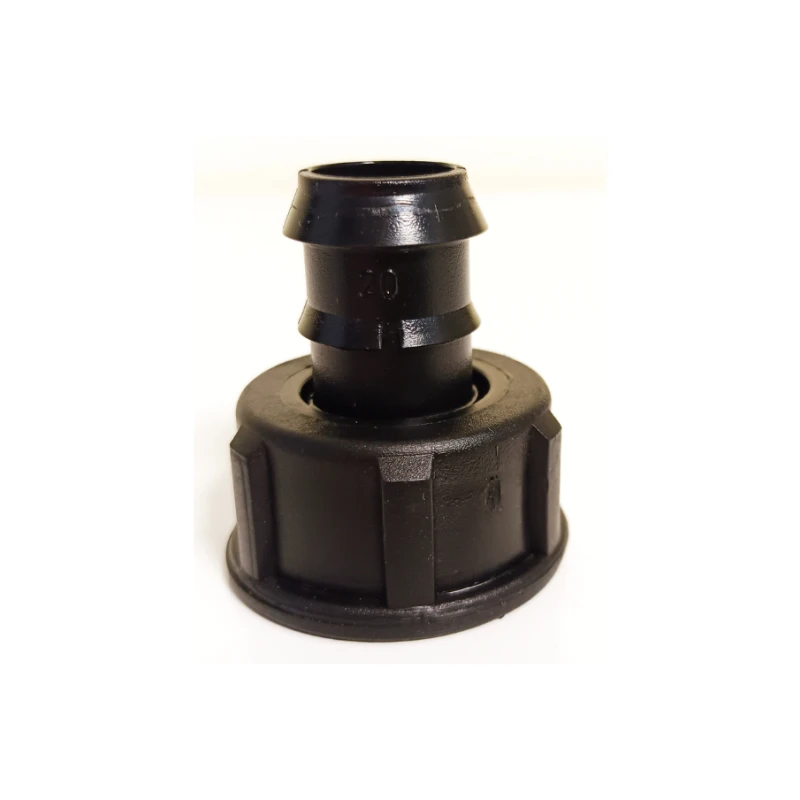

Embout cannelé taraudé femelle

Embout cannelé taraudé femelle. Pression de service = 4 bars maximum.

À partir de

0,85€

TTC

l'unité

En réapprovisionnement

Garantie : 1 an

16-01-26

Raccords tailles : Aucune disponibilité

Quantité

Raccord ou jonction cannelé, taraudé 3/4", en femelle de goutte à goutte, pour tuyaux souples est composé de cannelure ou on vient enfoncer le tuyaux. Simple et rapide d'utilisation, embout cannelé taraudé femelle avec cannelure permet de raccorder deux portions de tuyau ou effectuer une réparation pour les installations de goutte à goutte et d'arrosage de jardins.

Caractéristiques

Type de raccord : Raccord ou jonction femelle cannelé
Embout cannelé taraudé femelle pour tuyau ou tube norme goutte à goutte
Taraudé 3/4" en femelle
Diamètre du tuyau compatible :
- 16 mm (goutte-à-goutte standard)
- 20 mm (débits plus importants ou lignes principales)
Ecrou tournant
Matière : Polypropylène (PP)
Couleur : Noir
Traité anti UV
Fixation du tuyau :
- Emboîtement serré sur les cannelures
- Collier de serrage recommandé en installation permanente
Pression de service : 4 bars maximum

Nous conseillons la pose d'un réducteur de pression avec ce type de raccord, si pression supérieure à 3 bars.

Utilisations

Jonction d’un tuyau goutte-à-goutte à un élément fileté mâle : Robinet, électrovanne, programmateur, filtre, raccord droit ou coudé
Création ou extension de réseaux d’irrigation : Potager, massifs, haies, serres, arbres fruitiers
Raccordement à des équipements existants : Sortie mâle d’un collecteur ou d’un réducteur de pression
Adaptation de diamètres : Passage d’un équipement standard 3/4" vers un tuyau souple 16 ou 20 mm
Réparations et modifications rapides du réseau d’arrosage

Avantages

Grande polyvalence : Compatible avec la majorité des équipements d’arrosage du commerce
Montage simple et rapide : Aucun outil spécifique nécessaire
Bonne étanchéité : Filetage femelle + cannelures assurent une connexion fiable
Maintien sécurisé du tuyau : Limite fortement les risques de déboîtement
Résistance et longévité : Supporte les conditions extérieures et l’usage saisonnier ou permanent
Facilité d’évolution du réseau : Idéal pour modifier ou agrandir une installation existante

Conseils pratiques

Appliquer du ruban PTFE (téflon) ou un joint sur le filetage mâle associé
Ramollir le tuyau à l’eau chaude avant insertion pour éviter d’abîmer l’embout
Prévoir un collier de serrage si la pression dépasse 3 bars ou en réseau enterré

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

Cannelé : emboîté manuellement, moins cher, démontage compliqué.
A bague : vissé, démontable, recommandé pour le potager.

Goutteur auto-régulant :

Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.

Goutteur anti-vidange :

Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.
Fonction principale : maintenir le réseau plein.

À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø	16	20	25	32	40	50	63	75	90	100
PEBD 3 bar (m³)	0,8	1,2	2,1	3,3
PEBD 3 bar (m³)			1,8	3,1	4,8	7,5	11,9
PEBD 3 bar (m³)	0,6		1,6	2,5	4,1	6,2	10,1
PEBD 3 bar (m³)				3,3	5,3	8,2	13	18,5	26,6	39,7
PEBD 3 bar (m³)		1,1	1,8	2,9	4,5	7,1	11,2	16	23	34,4
PEBD 3 bar (m³)			1,4	2,3	3,6	5,6	8,9	12,6	18,1	27
PEBD 3 bar (m³)					4,8	7,5	11,9	16,9	24,4	36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

En 60 secondes : (10/30) x 60 = 20L
En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

HA : hauteur d’aspiration
HR : hauteur de refoulement
PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
PR : pression de refoulement

Fileté : mâle
Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.
