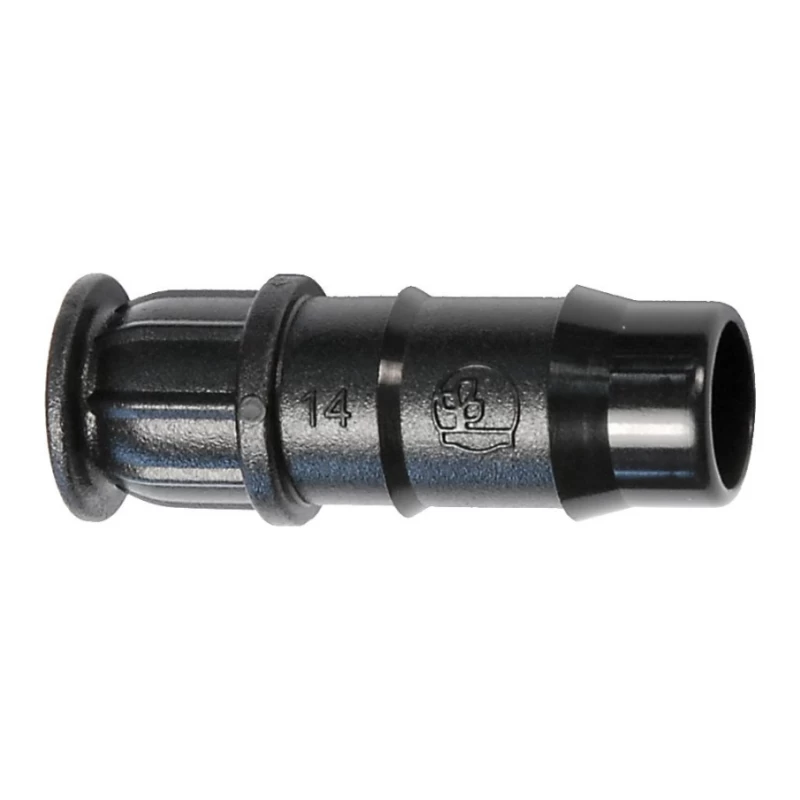

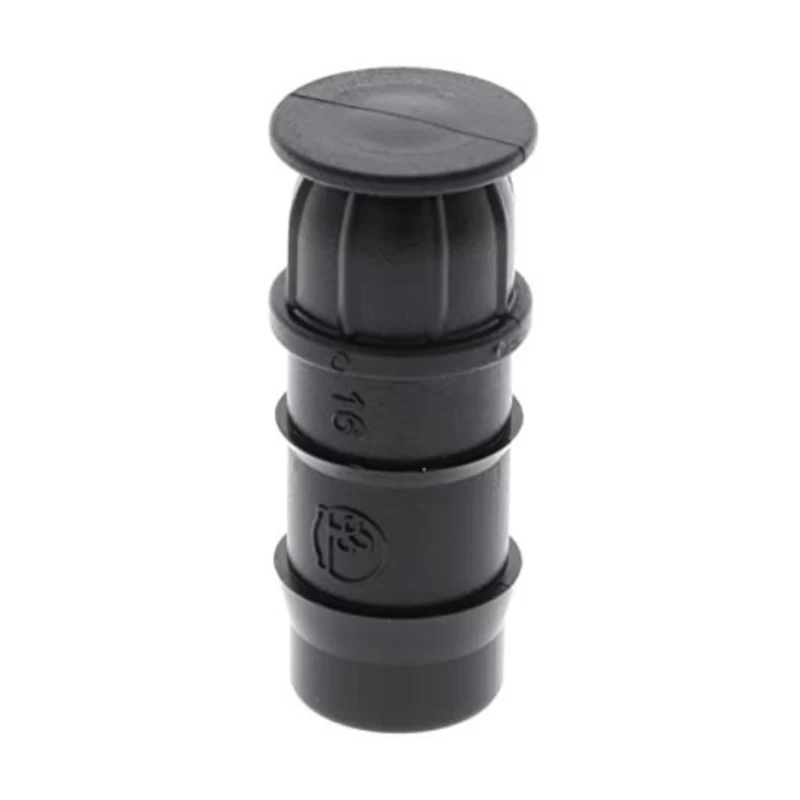

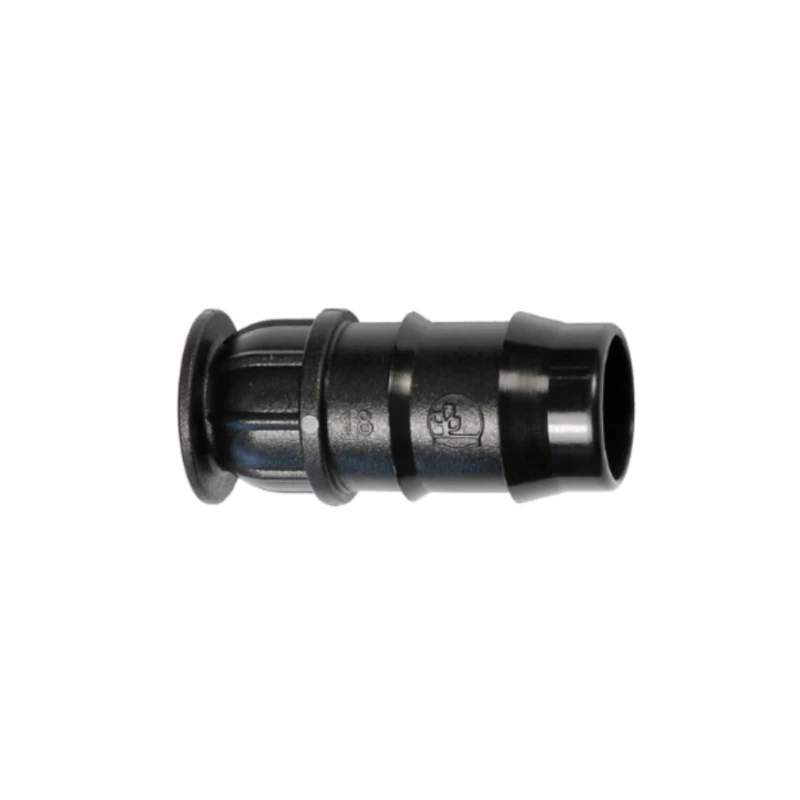

Bouchon cannelé Ø16 et 20mm - Tavlit
En réapprovisionnement
Garantie : 1 an
15-04-26
Diamètre : Aucune disponibilité
Quantité
Le bouchon cannelé Ø16 mm et Ø20 mm (double barb end plug) est un accessoire d’irrigation utilisé pour fermer l’extrémité d’un tuyau en polyéthylène basse pression (LDPE) dans les systèmes d’arrosage goutte-à-goutte ou micro-irrigation.
Caractéristiques
Type de raccord : bouchon cannelé
Matière: Polypropylène
Bouchon goutte à goutte
Couleur: Noir
Traité anti UV
Bouchon pour les tuyaux ou tubes en polyéthylène normes goutte à goutte.
Utilisation
Bouchon à cannelures en forme pour tuyau ou tube goutte à goutte
Raccord long
Pression de service = 4 bars maximum
Ce raccord permet de boucher le tuyau en fin de ligne.
Nous conseillons la pose d'un réducteur de pression avec ce type de raccord, si pression supérieure à 3 bars.
Applications
Ce type de bouchon est utilisé pour obturer la fin d’une ligne d’irrigation afin d’éviter les fuites d’eau.
Usages courants
Systèmes de goutte-à-goutte
Irrigation agricole (vignes, vergers, maraîchage)
Jardins et aménagement paysager
Serres et pépinières
Installations professionnelles d’arrosage
Types de tuyaux compatibles
tuyau LDPE (polyéthylène basse densité)
driplines ou lignes de goutteurs
diamètres courants :
Ø16 mm (tuyau d’irrigation standard)
Ø20 mm (dripline ou conduite latérale)
Avantages
Étanchéité fiable : double cannelure (double barb) qui accroche fortement le tuyau, arêtes coupantes qui assurent un joint étanche sans fuite.
Installation simple : insertion directe dans le tuyau, souvent sans collier si le tube correspond parfaitement.
Durabilité : plastique acétal stabilisé UV, résistant aux produits chimiques, à la chaleur, à l’usure.
Bonne tenue mécanique : pression de service jusqu’à 4 bar pour les réseaux basse pression
Conseils d’utilisation
Installation
Couper le tuyau bien droit.
Chauffer légèrement l’extrémité du tube (eau chaude ou soleil).
Enfoncer le bouchon jusqu’à la deuxième cannelure.
Ajouter un collier de serrage si la pression est élevée ou si le tuyau est rigide.
Bonnes pratiques
Vérifier la compatibilité diamètre intérieur / extérieur du tuyau
Eviter de dépasser 3 bar de pression
Contrôler régulièrement l’étanchéité.
Astuce terrain
Dans certains réseaux agricoles, on retire le bouchon une fois par saison pour rincer la ligne et évacuer les dépôts.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Garantie: 1 an
La garantie est prévue pour les défauts de matière et vice de fabrication
La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe
La garantie n’est pas valable dans le cas de démontage, complet ou partiel
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
