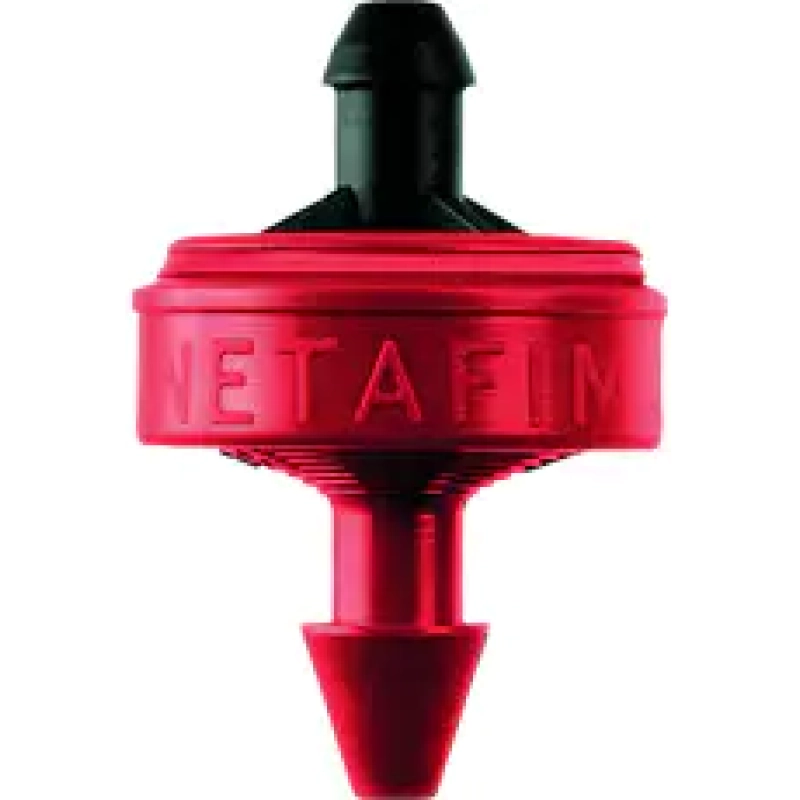

Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
En réapprovisionnement
Garantie : 1 an
06-11-25
Conditionnement : Aucune disponibilité
Débit : Aucune disponibilité
Quantité
Pour l'irrigation des serres, les pépinières, les agrumes, les vergers, les arbres à feuilles caduques et cultures hors sol.
Lorsque les fruits, les légumes ou les plantes dans vos serres ou pépinières n'exigent rien de moins qu'une uniformité à 100% de la distribution de l'eau et des nutriments, les goutteurs autonettoyants PCJ™ ou PC JUNIOR™ sont le meilleur choix pour garantir une performance optimale de vos précieux investissements.
Probablement la famille de goutteur la plus diffusée dans le monde, elle équipe bon nombre d'installations professionnelles (serres hors sol) avec une robustesse exceptionnelle. Malgré sa compacité, le labyrinthe de ce goutteur est très large et très court, ce qui lui apporte une résistance au risque de colmatage de tout premier niveau. Le pré-filtre évite également l'entrée de particules tandis que sa membrane auto-régulante permet de maintenir un débit uniforme même lors des fortes variations de pression présentes sur la ligne porteuse. Cette version est également équipée d'un système anti-vidange capable d'éviter que la ligne ne se purge entre deux ouvertures de vanne, rendant l'irrigation intensive (avec de nombreux pulses d'irrigation par jour) encore plus performante. Sa sortie à tête de vipère est spécialement dédiée pour accueillir un tubing 3,5 mm pour diffuser l'eau au plus près du végétal. Modèle présenté ici: 12 l/h, A monter sur une ligne PE avec un outil poinçon emporte-pièce 3mm. A RETENIR: - Goutteurs rapportés à têtes de vipère : auto-régulants, autonettoyanrts, anti-vidange 12l/h - Filtration : 130 microns
Caractéristiques
Marque : Netafim
Modèle : PC Junior CNL
Débits : 1, 2, 4, 8 et 12 litres par heure

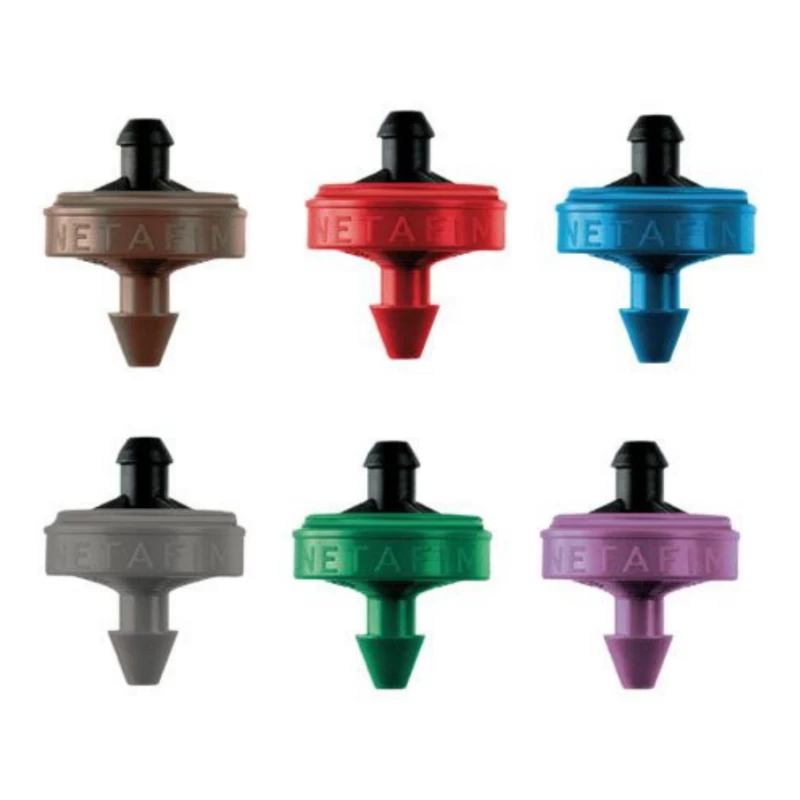

Couleur marron = 1 litre par heure
Couleur rouge = 2 litres par heure
Couleur bleu = 3 litres par heure
Couleur gris = 4 litres par heure
Couleur vert = 8 litres par heures
Couleur violet = 12 litres par heurres
Conditionnements : Unité ou lot de 100 pièces
Auto-régulant de 1 à 4 bars
Auto-perçant
Anti-vidange
Labyrinthe turbonet
Pression de fermeture : 0,12 bar
Plage d’utilisation à respecter : 0,7 à 4 bar.
Pression optimale : 2 bar.
Entrée : Tête de vipère pour tubing TV 4x6mm.
Sortie : Tête de vipère pour tubing TV 3x5mm.
Le système anti-vidange évite le remplissage en début de cycle d'irrigation.
Spécifications
PCJ Drippers
Filtration recommandée: 130 micron / 120 mesh
TurboNet™ labyrinthe avec un large passage de l'eau
Pour être "insérés" dans les tuyaux à paroi épaisse (0,9, 1,0 et 1,2 mm.)
Goutteurs injectés, Cv très faible
Résistant aux UV
Résistant aux nutriments standard utilisés dans l'agriculture
PCJ goutteurs en ligne est conforme à la norme ISO 9261
Avantages
Pression compensée: Les montants exacts et l'égalité de l'eau sont fournis sur une plage de pression large. L'uniformité de 100% de l'eau et la distribution des nutriments le long des latéraux.
PCJ-LCNL & PCJ-HCNLavec anto-fuite (LCNL & HCNL) : draine et élimine les effets de remplissage, et améliore l'efficacité de l'irrigation d'impulsion.
Auto rinçage continu : assure un fonctionnement sans interruption des goutteurs.
TurboNet™ labyrinthe assure une large section de passage de l'eau. Passages d'eau la plus large dans le goutteur.
Les goutteurs peuvent être placés où ils sont nécessaires
Nombre de goutteurs peut être augmenté de manière à accroître l'offre de la quantité d'eau visant l'exigence du taux de croissance
Permet l'installation de "montage araignée", le fractionnement de la fourniture de goutte à goutte dans un certain nombre de points de goutte à goutte.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Garantie: 1 an
La garantie est prévue pour les défauts de matière et vice de fabrication
La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe
La garantie n’est pas valable dans le cas de démontage, complet ou partiel
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
Ces produits peuvent
vous intéresser
Stock disponible

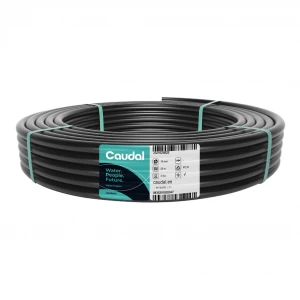

Tuyau PEBD Noir norme goutte à goutte - 4 bar
