Tuyau polyéthylène PEHD pour eau potable - 16 bar
En réapprovisionnement
Garantie : 3 ans
19-03-26
Diamètre : Aucune disponibilité
Longueur : Aucune disponibilité
Quantité
Tuyau conseillé et recommandé pour la distribution de l'eau potable. Le tuyau polyéthylène 16 bar haute densité est un tube qui permet d'assurer la distribution de l'eau potable ou la distribution d'eau à usage alimentaire. On utilise la plupart du temps l’acronyme PEHD pour les désigner.

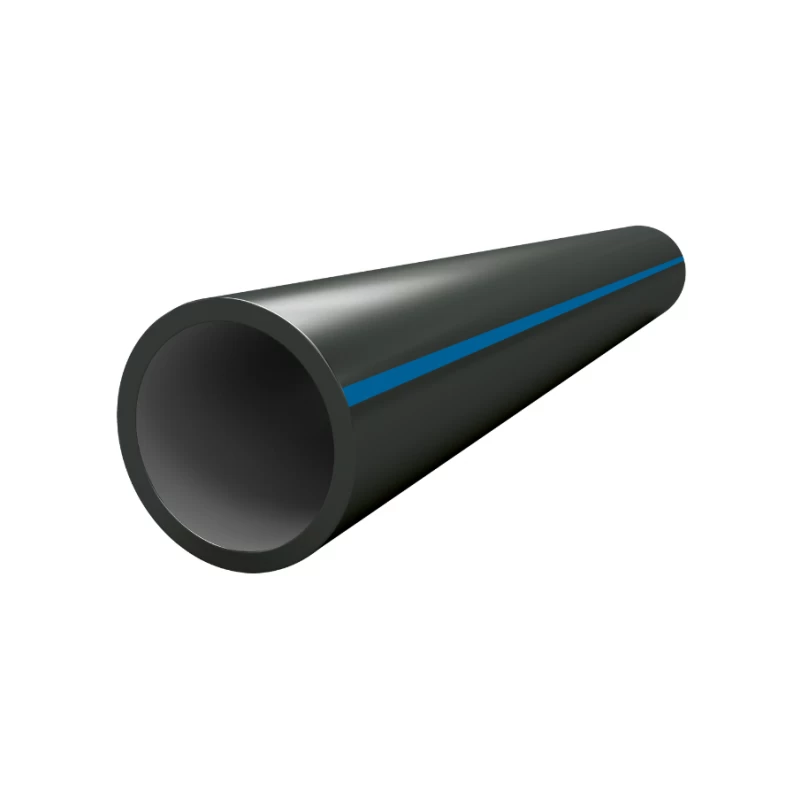

Le tuyau polyéthylène 16 bar avec bande bleue assure l’adduction d’eau, et résiste parfaitement aux variations de température qu’il peut être amené à rencontrer. Il ne craint ni les chocs, ni le gel, ni les UV.
Outre le tuyau d’arrosage, JARDINET dispose de plusieurs tailles de tubes de diamètres 25mm et 32mm, possible d'avoir 40mm, 63mm et 50mm sur demande à contact@jardinet.fr, pour vos systèmes de distribution de l'eau potable ou la distribution d'eau à usage alimentaire.
Nous commercialisons également tous les raccords, jonction, té.... de marque plasson et autre fourniture tuyaux de marque plasson , avec la garantie de bénéficier d’équipements de grande qualité, répondant aux normes françaises.
Caractéristiques
Pour le réseau primaire
Adduction d'eau potable
NF 114- Groupe 2
Pression de service : 16 bar maximum
Diamètres disponibles : 25 et 32mm

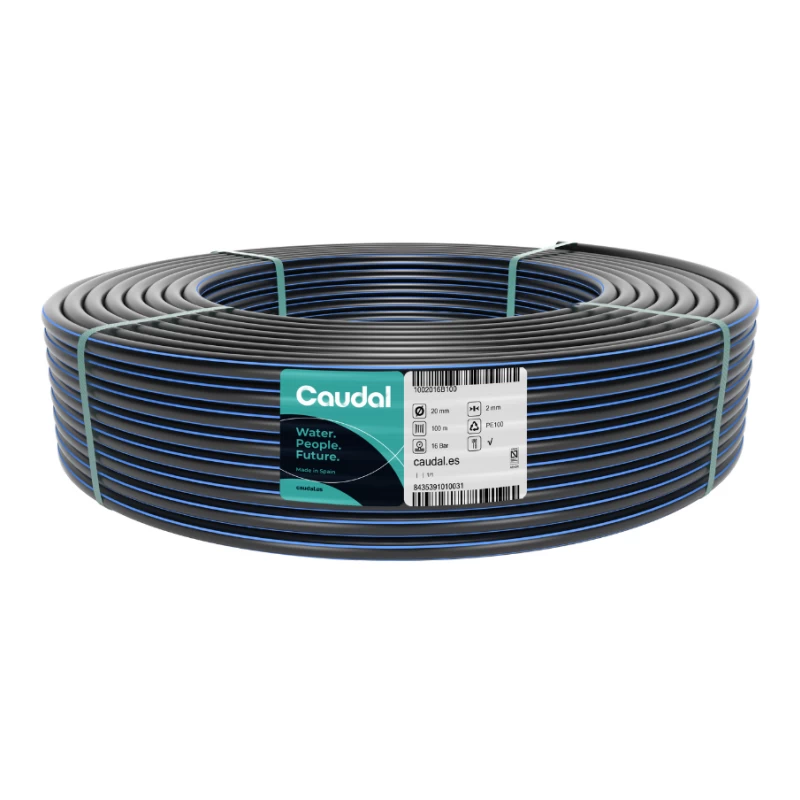

Longueurs disponibles : 25m, 50m et 100m en couronne
Fabrication Européenne
Traité anti UV
PE-100-HD (NF Ligne Bleue)
Densité : 960 kg/m3
Résistance à la traction : 19 MPa
Allongement à la rupture : 500 %
Module d’élasticité court terme : 1700 MPa
Coefficient de dilatation linéaire : 0,2 mm/m°C
Conductivité thermique : 0,4 W/m°C
Résistance minimale requise (MRS) : 10 MPa
Contrainte de calcul long terme : 8 MPa
Teneur en noir de carbone : > 2,0%
Plage de température : -20°C / +40°C
Durée de vie estimée de la canalisation : 100 ans
| Diamètre extérieur | Diamétre intérieur | Epaisseur |
| 25 mm | 20.40 mm | 2.30 mm |
| 32 mm | 26 mm | 3 mm |
| 40 mm | 32.60 mm | 3.70 mm |
| 50 mm | 40.80 mm | 4.60 mm |
| 63 mm | 51.40 mm | 5.80 mm |
Normes et certifications
Certification : Tube certifié à la Marque NF114 – Codes UP, WN et MP – Certificat ACS
Norme : NF EN 12 201 et Règlement de la Marque NF114 – Groupe 2
Détimbrage
Facteur correctif, inférieur à 1, à appliquer à la PN d’un réseau lorsque les conditions de température d'exploitation diffèrent.
| Temprérature | Coefficient de détimbrage |
| 20°C | 1 |
| 30°C | 0.87 |
| 40°C | 0.74 |
Avantages du tube PE 100
Résistance à la fissuration
Résistance aux chocs et aux UV
Insensibilité à la corrosion
Résistance à l’abrasion
Respect de la saveur neutre de l’eau
Résiste aux mouvements de terrain
Faible coefficient de rugosité, peu de perte de charge
S’adapte aux tracés difficiles
Matériau recyclable préservant l’environnement
Légèreté facilitant la mise en œuvre
Installer un tuyau PEHD pour eau potable à 16 bar nécessite beaucoup de précautions, car la pression est très élevée et toute erreur peut provoquer fuite, éclatement ou contamination. Voici un guide complet, étape par étape :
1. Choisir le tuyau et les accessoires adaptés
Utiliser un tuyau PEHD certifié pour eau potable et pression nominale ≥ 16 bar.
Tous les raccords, coudes, vannes et colliers doivent être compatibles 16 bar et certifiés pour eau potable.
Vérifier les normes locales pour l’eau potable (ex : NSF, ACS, WRAS selon pays).
2. Préparer le terrain
Tracer le parcours du tuyau : éviter zones de circulation lourde ou racines.
Profondeur recommandée : au moins 50 cm (ou plus selon risque de gel ou trafic).
Largeur : suffisante pour poser le tuyau et installer les raccords (environ 30 cm).
Fond de tranchée : déposer une couche de sable ou terre fine pour protéger le tuyau des pierres ou objets tranchants.
3. Dérouler et préparer le tuyau
Dérouler le tuyau lentement, éviter torsions et plis.
Vérifier rayon de courbure minimum : généralement 10 à 15 fois le diamètre du tuyau pour éviter éclatement sous pression.
Couper à longueur avec une pince coupe tube adaptée pour obtenir une coupe nette et droite.
4. Installer les raccords
Préparer les extrémités du tuyau : nettoyer et ébavurer.
Utiliser des raccords à compression, emboîtables ou électrosoudables, certifiés pour 16 bar et eau potable.
Installer vannes, coudes et jonctions en respectant le sens d’écoulement si indiqué.
Serrer les raccords selon les recommandations fabricant, sans forcer au point de déformer le tuyau.
5. Test de pression
Avant de reboucher la tranchée :
Remplir le tuyau et tester à 16 bar ou légèrement moins selon tolérance.
Vérifier toutes les jonctions et raccords pour détecter fuites.
Ne jamais dépasser la pression nominale du tuyau.
6. Remblayer et protéger
Recouvrir d’abord avec une couche de sable ou terre fine, puis compléter avec la terre normale.
Tasser légèrement pour éviter points de pression.
Éviter tout choc mécanique (pierre, outil) sur le tuyau.
7. Conseils supplémentaires
Installer points de purge et vannes de sectionnement pour faciliter maintenance et vidange.
Ne jamais plier le tuyau à un angle trop serré : respecter le rayon de courbure.
Ne pas exposer les tuyaux à des températures extrêmes avant installation.
Pour l’eau potable, éviter toute contamination : manipuler avec gants propres et protéger l’extrémité du tuyau avant raccord.
Astuce : Pour 16 bar, les raccords électrosoudables sont souvent la solution la plus sûre pour éviter fuite et garantir étanchéité sur le long terme.
La garantie de ces produits se limite exclusivement au remplacement du matériel, si le matériel est reconnu défectueux du point de vue de sa fabrication.
La garantie ne prendra pas effet si la détérioration du produit a été causée par une mauvaise manipulation, installation ou traitement reçu.
De même, la garantie ne sera pas valable pour les cas où le matériel est installé ou mis en service pour un usage pour lequel il n'a pas été fabriqué ou conçu.
Sont exclus de cette garantie les dommages et défauts causés par des agents extérieurs tels que les animaux, les intempéries, une mauvaise filtration de l'installation, le colmatage des goutteurs, la surpression, l'utilisation d'agents chimiques agressifs, etc.
La garantie de nos produits est de 3 ans à compter du jour de livraison du matériel et les réclamations ne seront acceptées que pendant ces 3 ans de validité.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
