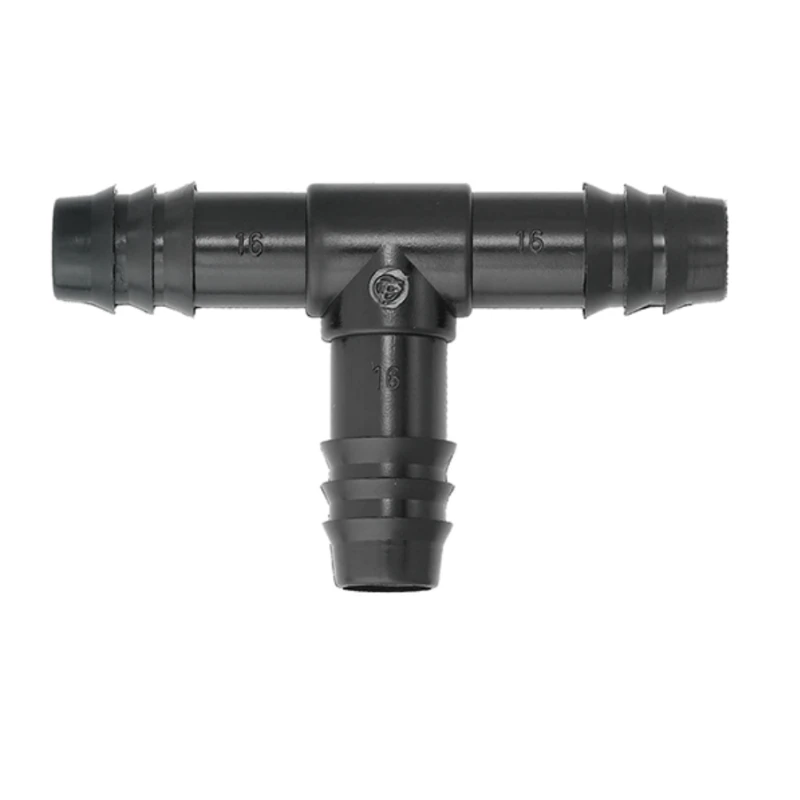

Té cannelé - Tavlit
En réapprovisionnement
Garantie : 1 an
09-04-26
Raccords tailles : Aucune disponibilité
Quantité

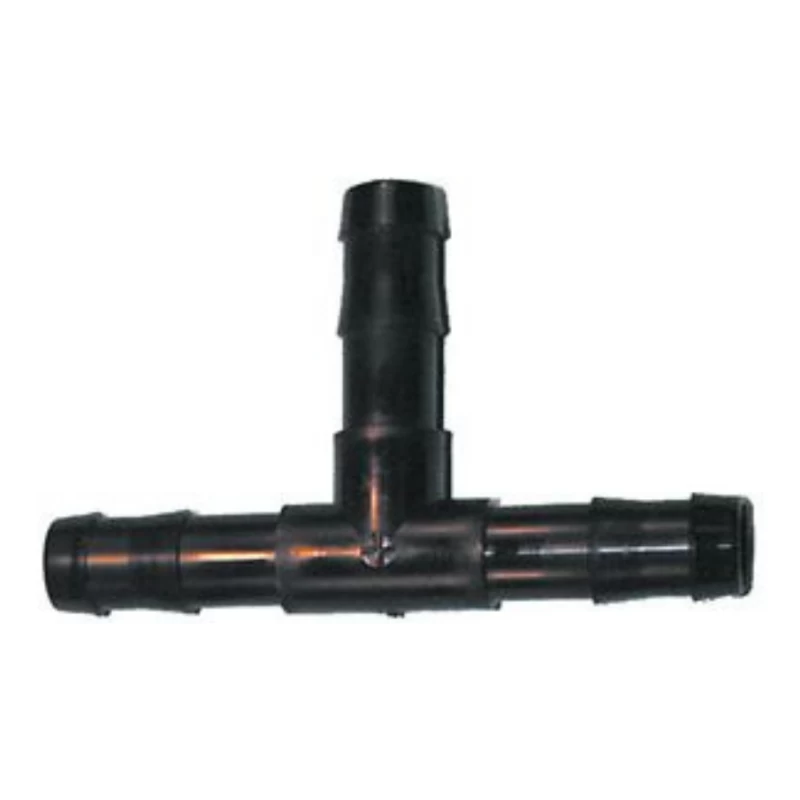

Le té cannelé TAVLIT pour goutte-à-goutte est un raccord en forme de T à trois voies qui permet de diviser une ligne d’irrigation en deux branches à 90°. Les modèles de la marque Netafim sont largement utilisés dans les réseaux d’arrosage goutte-à-goutte pour jardins et cultures.
Caractéristiques
Type de raccord : Té cannelé
Matière: Polypropylène
Té égal goutte à goutte
Traité anti UV
Couleur: Noir
Pression de service : 4 bars maximum
Raccord pour les tuyaux ou tubes en polyéthylène norme goutte à goutte
Raccord à cannelures en forme de té pour tuyau ou tube goutte à goutte
Ce raccord permet une derivation en 3 points avec un angle de 90°
Nous conseillons la pose d'un réducteur de pression avec ce type de raccord, si pression supérieure à 3 bars.
Applications
Création de dérivations dans le réseau
Le té cannelé permet de :
diviser une ligne principale en deux lignes secondaires
créer une ramification vers plusieurs rangées de plantes
alimenter plusieurs zones d’arrosage à partir d’un même tuyau
Domaines d’utilisation
Il est utilisé dans :
potagers et jardins familiaux
serres et cultures sous abri
vergers et vignes
aménagements paysagers
systèmes agricoles de micro-irrigation
Tuyaux compatibles
tuyaux PE basse densité (LDPE)
driplines avec goutteurs intégrés
diamètres :
16 mm
20 mm
Avantages
Installation rapide : montage simple et sans outil, les tuyaux se poussent directement sur les cannelures.
Bonne étanchéité : les cannelures (barbes) maintiennent fermement les tuyaux et limitent les fuites d’eau.
Organisation efficace du réseau : permet de structurer un système d’irrigation en plusieurs lignes, idéal pour irriguer plusieurs rangées de cultures.
Résistance et durabilité : plastique technique stabilisé UV, résistant aux engrais liquides, aux variations climatiques, à la pression des systèmes d’irrigation basse pression.
Solution économique : facilite l’extension ou la modification du réseau sans remplacer toute l’installation.
Conseils d’utilisation
Installation correcte
couper le tuyau bien droit
vérifier que le diamètre correspond au raccord
ramollir légèrement le tuyau (eau chaude ou soleil)
enfoncer le tuyau jusqu’à la base des cannelures
Pour une meilleure fixation
utiliser un collier de serrage si :
pression élevée
installation permanente
tuyau rigide
Bonnes pratiques
éviter les tensions sur les tuyaux au niveau du té
rincer les lignes en début de saison pour éviter l’accumulation de dépôts
vérifier régulièrement les raccords
Erreurs fréquentes à éviter
utiliser un diamètre de tuyau incompatible
installer le té sur un tuyau trop rigide ou froid
tirer fortement sur les tuyaux après installation
installer la dérivation dans une zone soumise à traction ou torsion
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Garantie: 1 an.
La garantie est prévue pour les défauts de matière et vice de fabrication.
La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
La garantie n’est pas valable dans le cas de démontage, complet ou partiel.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
