Embout cannelé fileté mâle
En réapprovisionnement
Garantie : aucune
21-01-26
Raccords tailles : Aucune disponibilité
Quantité

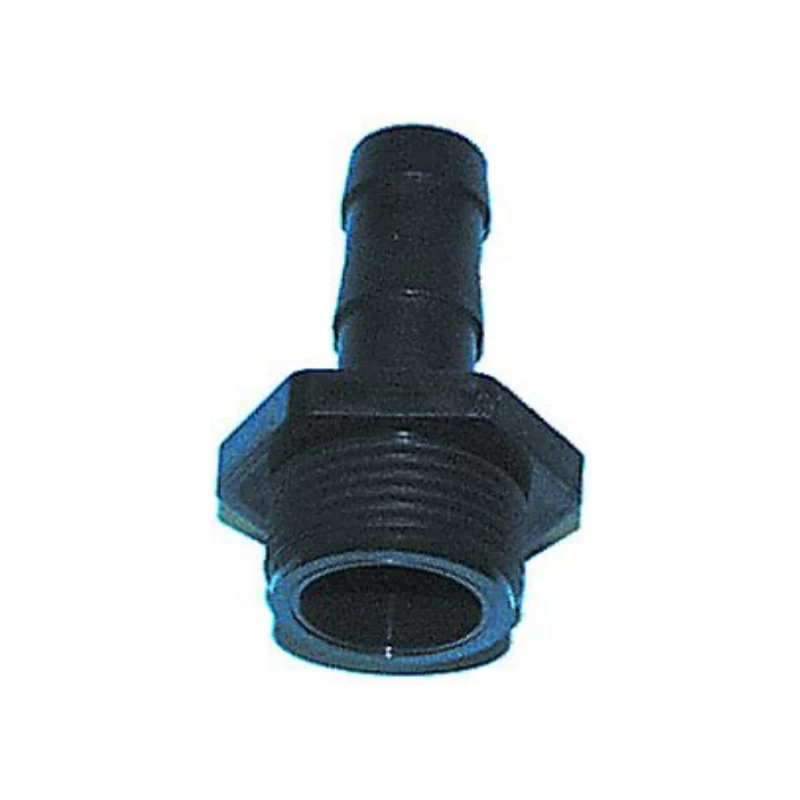

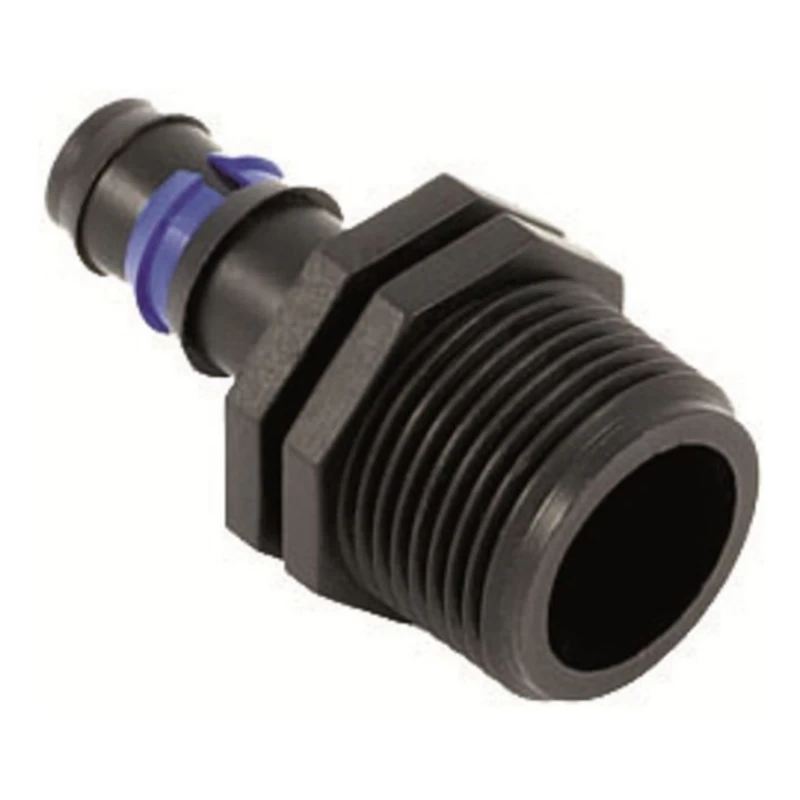

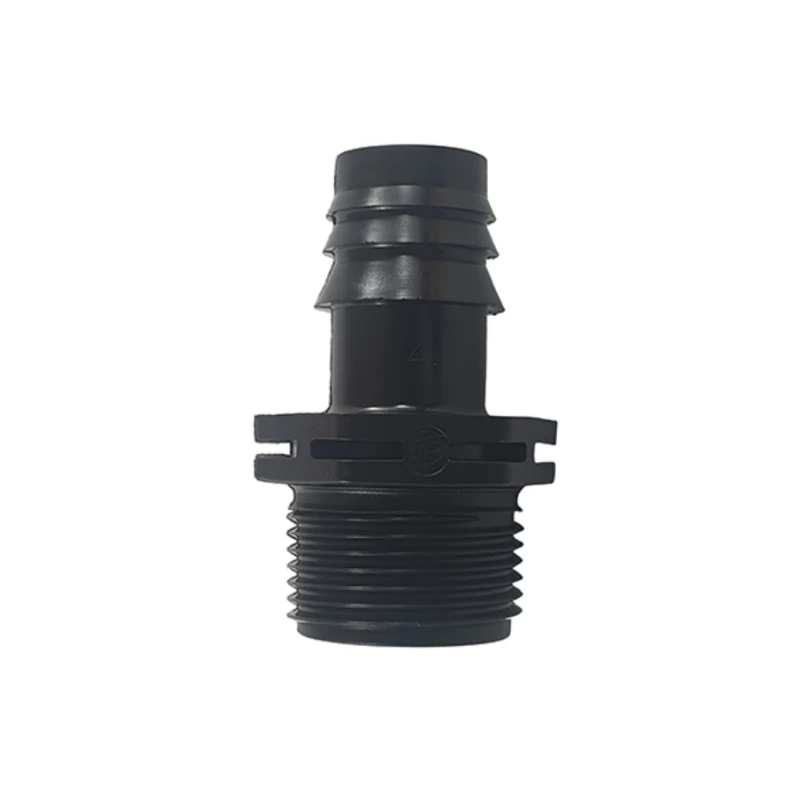

Raccord ou jonction cannelé, fileté mâle 3/4" en 16mm ou 20mm, de goutte à goutte, pour tuyaux souples est composé de cannelure ou on vient enfoncer le tuyau. Simple et rapide d'utilisation, cet embout cannelé fileté mâle avec cannelure permet de raccorder deux portions de tuyau ou effectuer une réparation pour les installations de goutte à goutte et d'arrosage de jardin.
Caractéristiques
Type de raccord : Raccord ou jonction mâle cannelé pour tuyau souple
Embout cannelé fileté mâle pour les tuyaux ou tubes en polyéthylène norme goutte à goutte.
Taraudé 3/4" en mâle
Diamètre du tuyau compatible :
16 mm (goutte-à-goutte standard)
20 mm (débit plus important)
Ecrou tournant
Matière : Polypropylène (PP)
Traité anti UV
Couleur : Noir
Fixation du tuyau :
Enfoncement par force sur les cannelures
Possibilité de sécuriser avec un collier de serrage
Pression de service : 4 bars maximum
Nous conseillons la pose d'un réducteur de pression avec ce type de raccord, si pression supérieure à 3 bars.
Utilisations
Systèmes de goutte-à-goutte : Raccordement d’une ligne principale à un tuyau souple 16 ou 20 mm
Arrosage de jardin et potager : Plates-bandes, haies, massifs, serres, bacs
Récupération d’eau de pluie : Liaison entre cuve, filtre, vanne et réseau d’arrosage
Extensions ou réparations : Ajout d’une ligne secondaire ou remplacement d’un raccord endommagé
Installations temporaires ou permanentes
Avantages
Étanchéité fiable : Les cannelures empêchent le tuyau de glisser
Compatibilité universelle : Le filetage mâle 3/4" s’adapte à la majorité des programmateurs, filtres et vannes
Installation simple et rapide : Sans outil spécifique
Polyvalence : Convient aussi bien aux petits jardins qu’aux installations plus étendues
Durabilité : Bonne résistance aux intempéries et aux produits d’irrigation
Évolutif : Facile à démonter et à réutiliser dans une autre configuration
Conseils pratiques
Tremper légèrement le tuyau dans de l’eau chaude avant montage pour faciliter l’emboîtement
Utiliser du ruban PTFE (téflon) sur le filetage mâle pour garantir l’étanchéité
Ajouter un collier si la pression est élevée ou si l’installation est permanente
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
