Sonde d'humidité et température du sol - HydraScout
En réapprovisionnement
Garantie : 1 an
22-09-26
Modèle : Aucune disponibilité
Quantité
Mesurez l'humidité et la température du sol pour piloter votre irrigation avec précision.

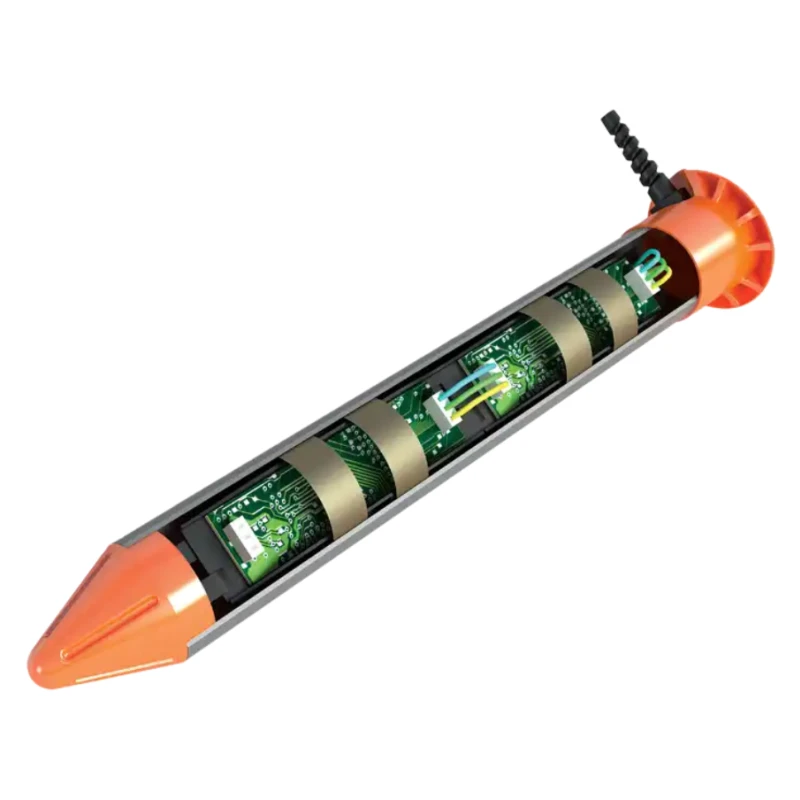

La sonde HydraScout est une sonde capacitive conçue pour suivre en continu l'état hydrique et la température du sol à plusieurs profondeurs.

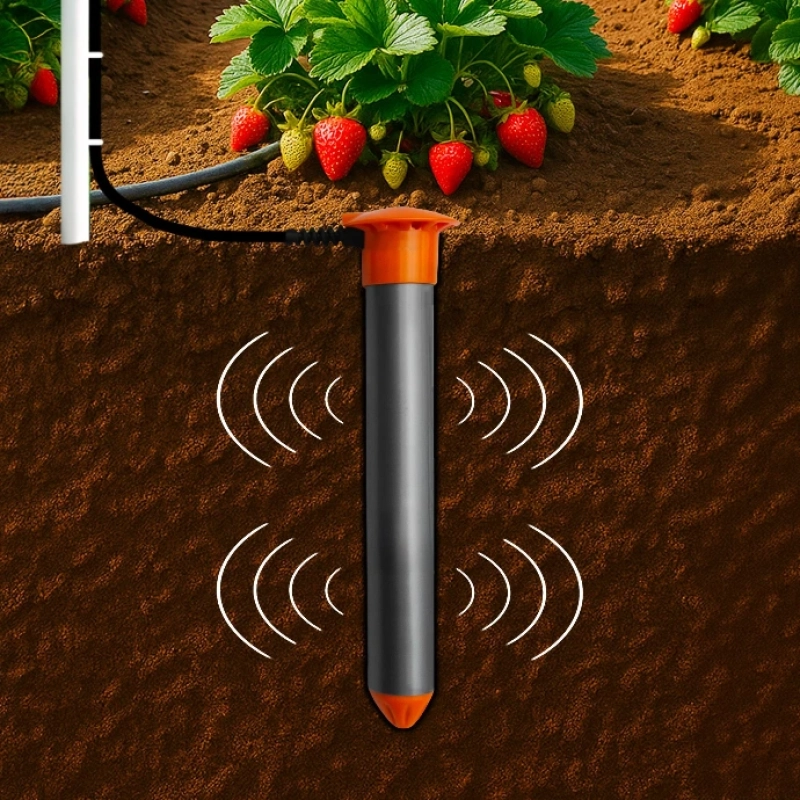

Grâce à ses capteurs répartis jusqu'à 70 cm de profondeur, elle permet d'observer l'évolution de l'humidité dans les différents horizons explorés par les racines et d'adapter les apports d'eau aux besoins réels des cultures.
Associée à un module de communication LoRa compatible avec la sonde via le protocole SDI-12, elle permet de transmettre automatiquement les données relevées sur la parcelle.
HydraScout transforme ainsi les données du sol en un véritable outil d'aide au pilotage de l'irrigation.
La sonde HydraScout convient particulièrement au maraîchage, à l'arboriculture, à la viticulture et aux grandes cultures, ainsi qu'à toute installation nécessitant un suivi précis de l'humidité du sol.
Caractéristiques
Marque : HydraScout / HSTI
Technologie : Sonde capacitive
Mesures : Humidité du sol + température
Multi-capteurs
Profondeur maximale : 70cm
Communication : LoRa
Interface : SDI-12
Module compatible : LR-MS SDI12
Installation : Enterrée
Protection : Structure résinée
Précision humidité annoncée : ±3,0 % VWC
Précision température annoncée : ±0,5 °C
Modèles proposés
Sonde HydraScout avec 3 capteurs, 50cm de profondeur
Sonde HydraScout avec 4 capteurs, 70cm de profondeur
Si vous souhaitez un autre modèle, merci de bien vouloir nous contacter.
Applications
La sonde HydraScout peut être utilisée pour le suivi de l'humidité du sol dans de nombreuses cultures :
Maraîchage
Viticulture
Arboriculture
Grandes cultures
Cultures légumières
Vergers
Prairies et cultures irriguées
La profondeur de 70 cm permet notamment de suivre les horizons correspondant à la zone racinaire de nombreuses cultures.
Avantages
Mesure de l'humidité du sol et de sa température
Technologie de mesure capacitive
Transmission des données via un système de communication LoRa
Compatible avec le module sondes LR-MS SDI 12
Communication avec le boîtier via le protocole SDI-12
Suivi de l'évolution de l'humidité à différentes profondeurs
Mesures adaptées au pilotage raisonné de l'irrigation
Sonde robuste avec structure protégée par résine
Installation enterrée durable, adaptée aux conditions agricoles
Installation rapide, plug & play
Connectivité sans coupure
Volume de mesure représentatif autour de chaque capteur
Adaptée à toutes vos cultures
Conseils d'installation et d'utilisation
La sonde HydraScout est un élément de mesure destiné à être intégré à un système de communication et de suivi des données.
Le fonctionnement en réseau LoRa nécessite un module de communication compatible, tel que le module sondes LR-MS SDI12, ainsi que les équipements et services nécessaires à la réception et à l'exploitation des données.
La sonde est destinée au pilotage et à l'aide à la décision en matière d'irrigation. Elle ne commande pas directement le système d'arrosage.
Guide d'installation
Le choix de l’emplacement doit être le plus représentatif possible de la parcelle et du secteur d’irrigation à suivre. On prendra toujours soin de rechercher les zones ni trop sèches, ni trop humides, de façon a vraiment constituer une moyenne qui corresponde bien à l’ensemble du secteur à suivre.
Il peut être aussi intéressant de placer une sonde dans des zones atypiques où vous notez des pertes de rendement ou des anomalies de croissance. Cela vous permettra de mieux comprendre ce qui se passe dans le sol à cet endroit précis et le comparer au profil typique relevé avec une seconde sonde.
Étape 1 : Préparer son emplacement
La sonde HydraScout s'installe au moyen d'une tarière manuelle ou d'un perforateur muni d'un forêt de dimension adaptée (de 39 ou 40 mm). L'emplacement choisi doit être à mi-distance entre l'emplacement le plus sec et l'emplacement le plus humide : dans une vigne par exemple la sonde est installée à 1/4 de la distance entre deux goutteurs successifs.
Étape 2 : Ajuster la profondeur
La profondeur du trou est variable en fonction de la longueur de la sonde à installer. Elle est choisie selon le type de culture qu'on souhaite surveiller et selon les caractéristiques du sol de la parcelle.
Étape 3 : Faire un pralin
Un pralin est une préparation à base de boue qui sert à créer une bonne liaison entre la sonde et le sol. Pour la préparer, on dépose dans un seau la terre issue de la tarière, à laquelle on ajoute de l'eau. La préparation est ensuite mélangée à l'aide d'un malaxeur ou tout autre outil permettant de mélanger. La quantité de pralin varie en fonction de la taille de la sonde.
Étape 4 : Adapter la texture et verser
Hormis dans les sols sableux, on recherchera une boue fine, avec une texture exempte de débris végétaux ou de cailloux, l'objectif étant de chasser toutes les bulles d'air lorsque la sonde sera mise en place. Le pralin obtenu est ensuite versé dans le trou, avant d'y insérer la sonde.
Étape 5 : Mettre en place la sonde HydraScout

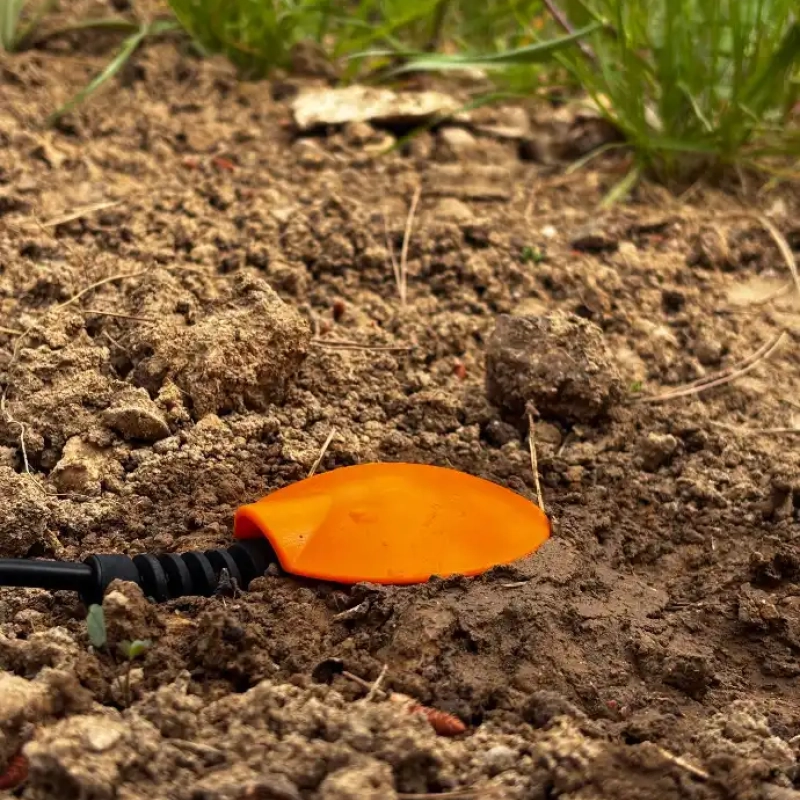

Insérer la sonde dans le trou après avoir préalablement versé le pralin. Veillez à ce que celui-ci soit bien en place avant l’insertion, afin d'éviter les bulles d'air. Positionnez la sonde de manière à ce que son sommet soit à fleur du sol.
Pour faciliter le repérage de la sonde sur le terrain, il est possible d’ajouter un piquet en bois à proximité. On évitera en revanche tout élément métallique (piquet en fer), susceptible de perturber les mesures.
Étape 6 : Installer le module sonde SDI 12
Le module capteur doit être installé à proximité immédiate de la sonde. Raccordez ensuite la sonde au module capteur.
Étape 7 : Vérifier le branchement
Vérifiez que le branchement est conforme, que les deux parties sont bien vissées, puis mettez l’appareil en position ON.
Étape 8 : Connectez-vous à votre espace
Référez vous au guide d'utilisation du module sonde LR-MS SDI 12 pour vous connecter à votre plateforme et recevoir les données via MySolem.
Garantie : 1 an
Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
