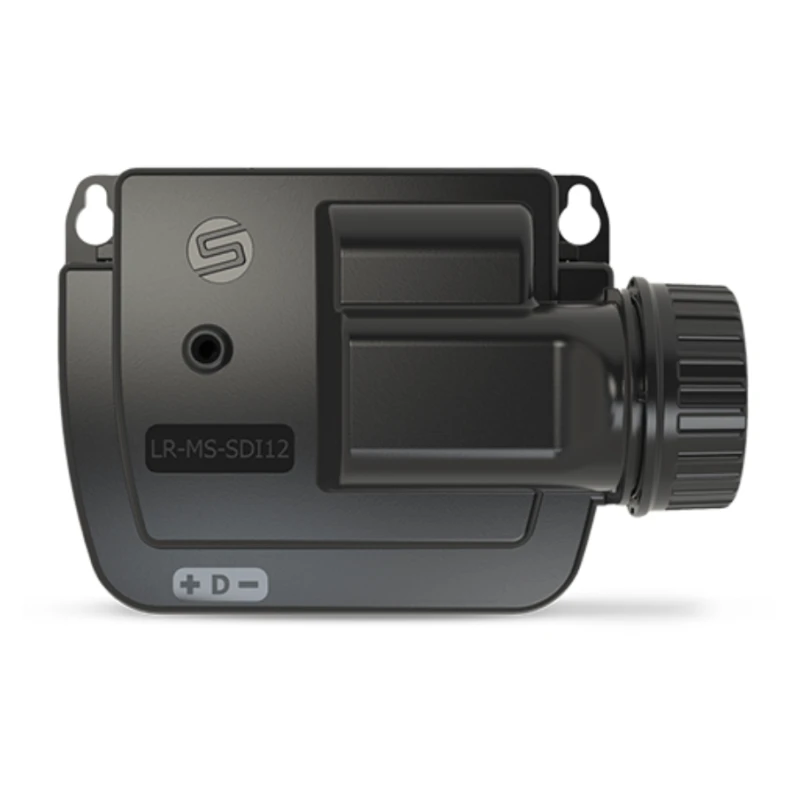

Module sondes à pile 9V - LR-MS SDI 12 - Solem
En réapprovisionnement
Garantie : 2 ans
Livraison à partir du
15-09-26
Quantité
Le LR-MS-SDI12 est un module qui permet l’acquisition de mesures provenant de sondes de type multiniveau capacitives. Ce capteur fonctionne sur pile et communique en utilisant le protocole série SDI-12. La transmissiondes données à distance se fait en LoRaTM au travers d’une passerelle de communication LR-MB ou LR-BST et ilpeut également se connecter et être utilisé en Bluetooth®.
Caractéristiques
Marque : Solem
Référence : LR-MS-SD12
Alimentation : pile alcaline 9V type 6LR61 / 6AM6
Connectivité : Bluetooth / LoRa
Passerelle requise : LR-MB-10/30 ou LR-BST-25/REACT ou Station irrigation
Entrée capteur : 1 (connexion sondes standard ou capacitives multi-niveaux sur protocol SDI-12)
Contrôle : application mobile et plateforme web MySOLEM
Portée : 800 mètres
Protection : anti-vol
Spécifications techniques
UTILISATION
Usage extérieur
Altitude maximale : 2 000 m
Humidité admissible : 100%, classé IP68
Température de fonctionnement : de -20°C à 50°C
Garantie : 2 ans
Degré de pollution : 2
FONCTIONNEMENT
Bluetooth® Smart 4.0 Low Energy [2400-2483.5]Mhz
Communication en radio LoRa™ [868-868.6]Mhz, 25mW
DIMENSIONS
Largeur : 14 cm
Hauteur : 5,5 cm
Profondeur : 9 cm
ALIMENTATION
Pile alcaline 9V 6AM6 ou 6LR61
Avantages
Diminution des coûts de fonctionnement
Arrêt de l’arrosage en cas de pluie
Récolte de données pour optimiser l’arrosage
Conseils d'installation et d'utilisation
Avant l’installation et la mise en service du produit, merci de lire attentivement l’ensemble des instructions du manuel d'utilisation de Solem. Le non-respect de ces instructions peut compromettre la protection assurée par l’appareil.
La pile peut être remplacée mais pas rechargée. Le remplacement de la pile par un type autre qu’une pile alcaline 9V 6AM6 ou 6LR61 peut détériorer le produit.
Pour le nettoyage du module : utilisez un chiffon doux et sec, ou légèrement humidifié avec de l’eau sinécessaire. Évitez les solvants ou produits chimiques agressifs qui pourraient endommager les composants.
En cas de défaillance, la responsabilité du fabricant ne saurait être engagée au-delà de la réparation ou au remplacement du produit dans le cadre de sa garantie légale. Les opérations d’entretien restent sous lapleine responsabilité de l’utilisateur. Toute détérioration du produit liée à une erreur de manipulation ne sauraitêtre imputable à une défaillance des matériels
Installation
Un LR-MS-SDI12 peut être installé dans différents endroits selon vos besoins et les sondes à connecter :
dans un local technique, vous pouvez le fixer sur une surface plane, grâce à deux vis. La taille dela tête de vis doit être comprise entre 6,5 et 8 mm, pour le diamètre de filetage externe, il doit convenir auxchevilles utilisées.
dans un regard, par exemple si vous voulez connecter un tensiomètre, il doit être proche du sol.
sur un poteau à l’extérieur.
Compatibilité des sondes
Plusieurs sondes sont compatibles avec le LR-MS-SDI12 et son système de communication. Elles permettent différentes mesures :
Hydrascout 5L : humidité du sol et température.
Sentek Drill & Drop, version 3L, 6L, 9L et 12L : conductivité, humidité et température.
Decagon 5TM : teneur en eau volumétrique et température du sol.
Decagon 5TE : teneur en eau volumétrique, température du sol et conductivité.
Campbell CS650 : conductivité électrique, permittivité diélectrique relative, teneur en eau volumétriqueet température du sol.
Chaque sonde doit être raccordée sur le LR-MS-SDI12 grâce à trois câbles correspondant aux câbles du module : alimentation, data et ground.
- Garantie : 2 ans.
- Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
- Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
