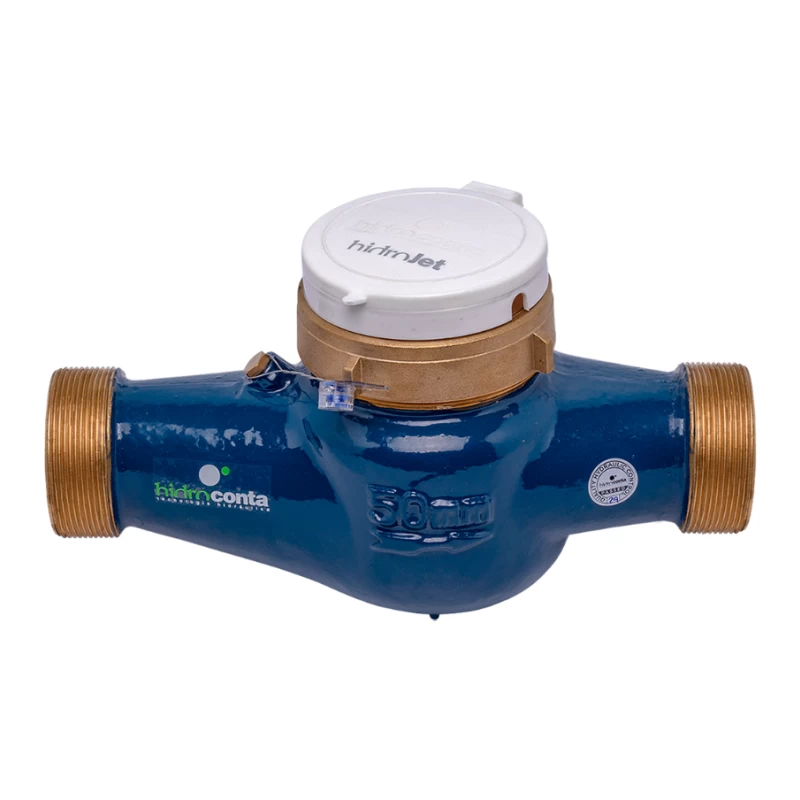

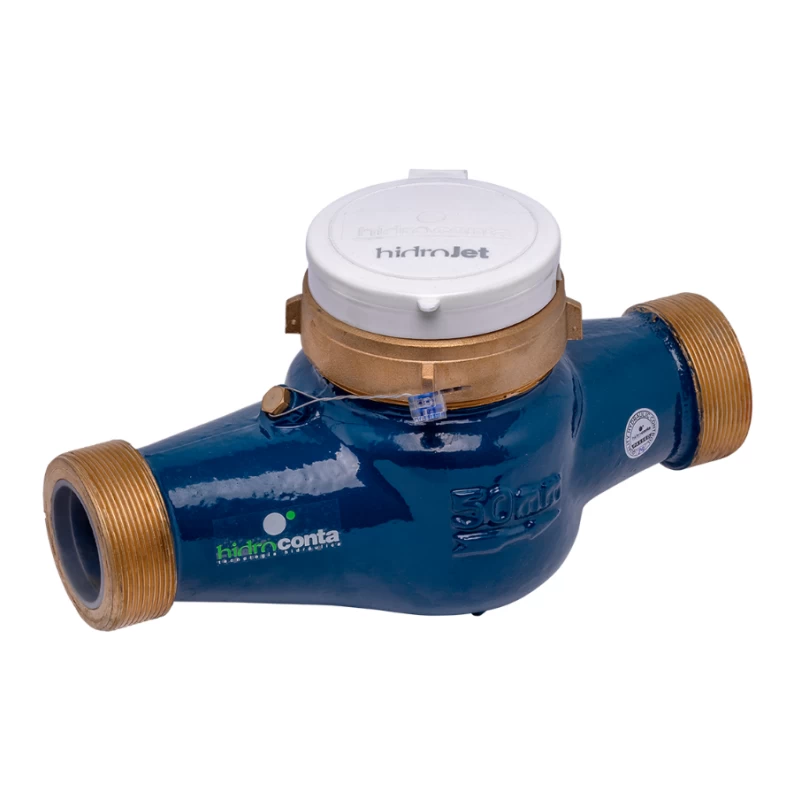

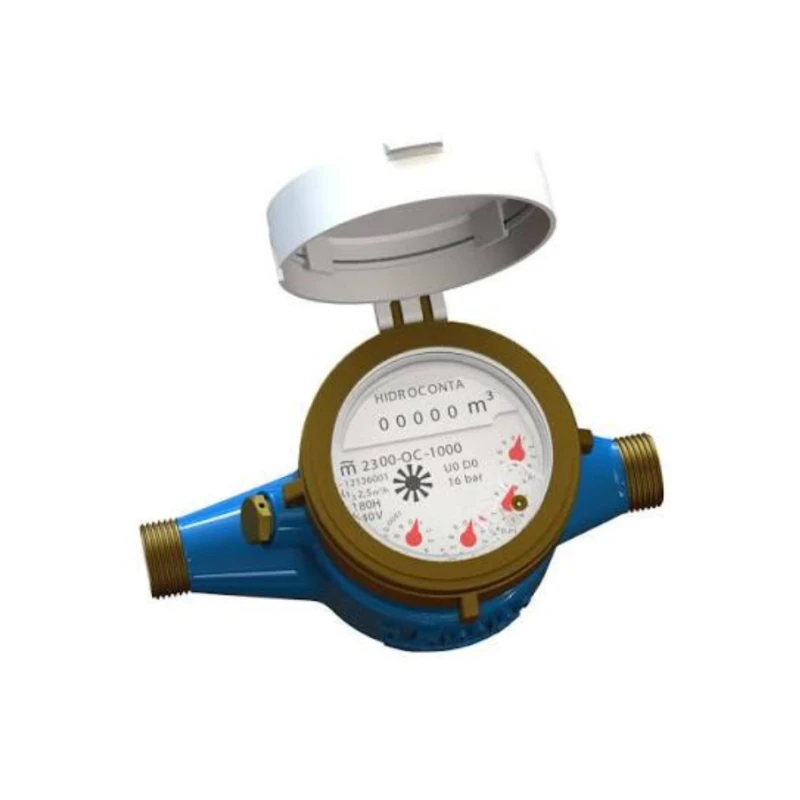

Compteur d'eau première prise à jets multiples - Hydrojet
En réapprovisionnement
Garantie : 1 an
08-10-26
Diamètre : Aucune disponibilité
Quantité
Le compteur d’eau est un appareil de mesure permettant de comptabiliser la consommation d’eau d’une installation. Compteur d'eau première prise pour cuber votre consommation.
Le compteur HIDROJET est fabriqué en fonte pour le corps, et est préparé pour la pose d’un émetteur à impulsions. Il est homologué pour les réseaux publics de distribution d’eau. Le contrôle de la consommation d’eau dans les secteurs de l’irrigation et de l’agriculture est indispensable, surtout sur les terrains où le déficit en ressources en eau est très élevé ; pour cela, le compteur Hidrojet aide à contrôler la consommation d’une manière précise.
Caractéristiques
Marque : Hidroconta (Made in Espagne)
Compteur noyé à lecture directe avec couvercle,
Eau froide : De 0,1 à 40°
Pression : 16 Bars maxi
Précalibrage 100 litres / impulsion
Émetteur en option
Modèle : Hydrojet
Spécifications techniques :
Corps métallique recouverte de peinture époxy
Turbine et horlogerie en matériau thermoplastique
Montage d'horlogerie à vide pour empêcher la condensation de l'eau
Transmission magnétique protégée contre les champs magnétiques externes
Pré-équipé d'un émetteur à impulsions pour télélecture. Connexion rapide sans qu'il ne soit nécessaire d'arrêter le fonctionnement du compteur ou de le démonter
Haute résistance mécanique et à l'usure
Ratio R80 en position horizontale et Ratio R20 en position verticale
Aucun tronçon rectiligne n'est nécessaire ni sur l'entrée ni sur la sortie du compteur
Avantages
Conception hydrodynamique : La technologie de jets multiples garantie la distribution uniforme de la charge sur la turbine grâce au diffuseur localisé sur l'entrée de l'eau. Le mouvement active la transmission magnétique qui donnera la lecture finale du volume.
Haute Protection : Les compteurs Hidrojet d'Hidroconta sont conçus pour éviter la manipulation externe par des champs magnétiques. Ils disposent d'un blindage spécial qui recouvre l'horlogerie, ce qui empêche toute possibilité de fraude dans la transmission et donc dans le résultat de la lecture.
Certificat M pour irrigation : Grâce à l'homologation obtenue, son faible besoin de maintenance et ses pertes de charge réduites, ce produit est adéquat pour le comptage de l'eau provenant de réseaux hydrauliques à usage d'irrigation et du domaine hydraulique public.
Pré-équipé : L'horlogerie du compteur dispose d'une préinstallation qui permet de mettre en place un émetteur d'impulsions – sans qu'il ne soit nécessaire d'arrêter le compteur – qui donnera l'information de la lecture.
Instructions d’installation
Il est recommandé de toujours placer le compteur d’eau à un point bas de l’installation
Positionner le compteur d’eau de manière à ce quela flèche corresponde au sens d’écoulement de l’eau
Ne forcez pas le compteur d’eau pendant l’installation, évitez les contraintes de traction et de torsion.
Les compteurs d’eau doivent toujours être remplis d’eau. Une pression minimale de 0,3 bar est recommandée à la sortie du compteur d’eau pour s’assurer qu’il est rempli d’eau. Installer le compteur à un niveau inférieur par rapport à la pente du reste de la conduite, ce qui permet également d’éviter la formation de bulles à l’intérieur de la conduite.
Si de l’air est présent dans la conduite, il est nécessaire d’installer des vannes de dégagement d’air afin d’éviter des relevés erronés. Si l’eau de la canalisation contient des particules grossières en suspension, il est recommandé d’installer au préalable un filtre de dégrossissage. Prévoir un robinet d’arrêt en amont du compteur d’eau pour faciliter l’entretien et/ou la réparation.
Avant d’installer un compteur d’eau dans une nouvelle canalisation, il est recommandé de vider la canalisation pour éliminer les particules.
Le diamètre intérieur de la conduite doit être égal au diamètre nominal du compteur d’eau.
Il n’est pas nécessaire d’installer des sections droites avant ou après le compteur d’eau U0-D0.
Convient à l’installation en position horizontale R80H et en position verticale R40V
Garantie : 1 an
Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
