Compteur d'eau à hélice tangentielle - Hidroconta
En réapprovisionnement
Garantie : 2 ans
08-09-26
Diamètre : Aucune disponibilité
Quantité
Le compteur HIDROTANGENCIAL est préparé pour la pose d’un émetteur à impulsions. Classe métrologique A.La gamme de compteurs HIDROTANGENCIAL offre des diamètres de DN 50 à DN 300.
Conception hydrodynamique : Le fonctionnement du compteur Hidrotangencial repose sur une turbine sur la partie supérieure du compteur, ce qui permet le passage de particules solides sans obstruer le compteur. II n'y a pas d'obstacles dans le tuyau de mesure, et par conséquent les pertes de charge sont très basses.
Mécanisme indépendant : Avec un mécanisme entièrement indépendant et protégé contre des champs magnétiques, le compteur Hidrotangencial permet d'effectuer plus simplement des réparations, sans qu'il ne soit nécessaire d'ôter le compteur de l'installation. II offre ainsi davantage de durabilité et de sécurité face aux risques de fraudes.
Débit élevé : Le système sur lequel repose le compteur Hidrotangencial est conçu pour fournir un débit élevé avec le minimum de perte de charge possible.
Ingénierie de l'eau : Son fonctionnement s'appuie sur une turbine ou une hélice située sur la partie supérieure du tuyau de mesure. La rotation de I'hélice se fait par transmission magnétique via un axe et des engrenages jusqu'à une tête qui accumule dans son totalisateur le volume d'eau qui a circulé à travers lecompteur.
Caractéristiques
Marque: Hidroconta
Cadran noyé à lecture directe avec couvercle
Eau froide de 0,1 à 40°
Pression maximale : 16 Bars
Perte de charge réduite
Certification : CEE 75/33 ISO 4064
Position horizontale = classe A
Connexion : Par bride
Spécifications techniques
Hélice tangentielle et mécanisme extractible
Classe A installation horizontale (respectez le sens du flux indiqué sur le corps par une flèche)
Pertes de pression basses
Cadran sec
Transmission magnétique
Lecture directe sur le cadran
Cache protecteur
Corps en fonte

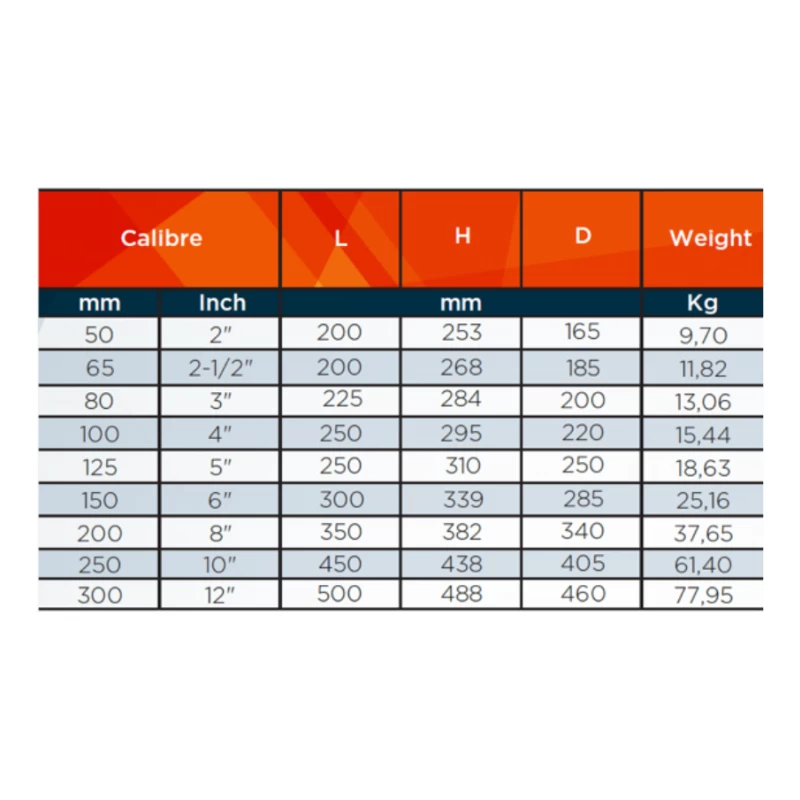

Modèles
DN 50
DN 65
DN 80
DN 100
DN 150
DN 200
DN 250
DN 300
Avantages
Hélice tangentielle et mécanisme amovible : Le compteur d’eau Hidrotangencial d’Hidroconta se caractérise par la position tangentielle du corps de l’hélice permettant aux solides en suspension contenus dans l’eau de traverser le compteur d’eau sans l’obstruer. De plus, il dispose d’un mécanisme amovible pour faciliter sa maintenance.

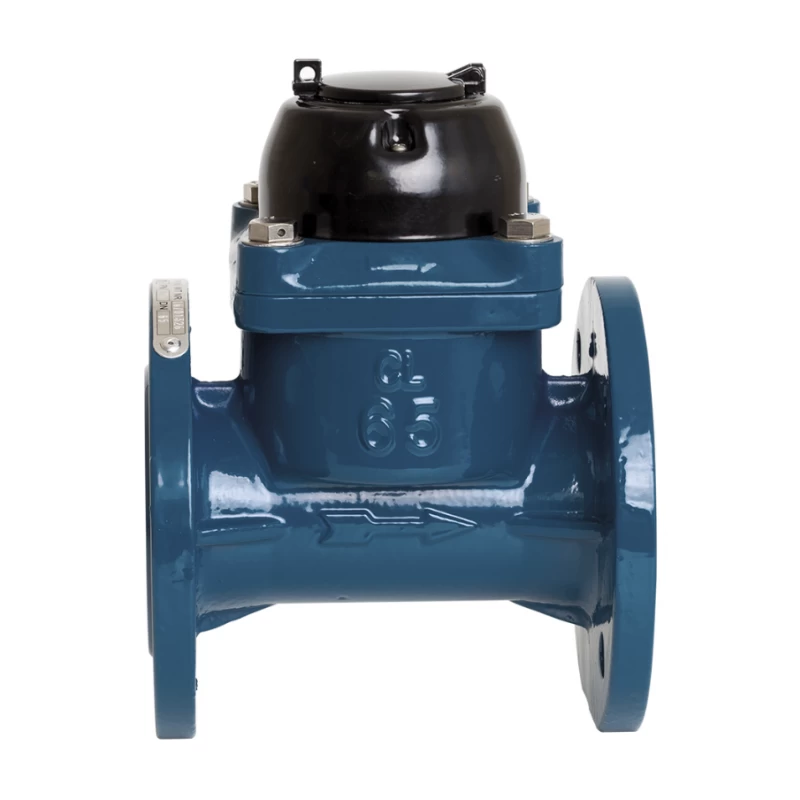

Classe A – Installation horizontale : Pour un fonctionnement correct du compteur d’eau Hidrotangencial, celui-ci doit être placé en position horizontale. Une flèche indique le débit correct de l’eau, sur le corps du compteur d’eau.
Faibles pertes de pression : L’hélice est placée de façon à ce que le frottement de l’eau soit moins important à l’intérieur du compteur, ce qui entraîne une perte de pression de l’eau moins importante à la sortie du compteur.

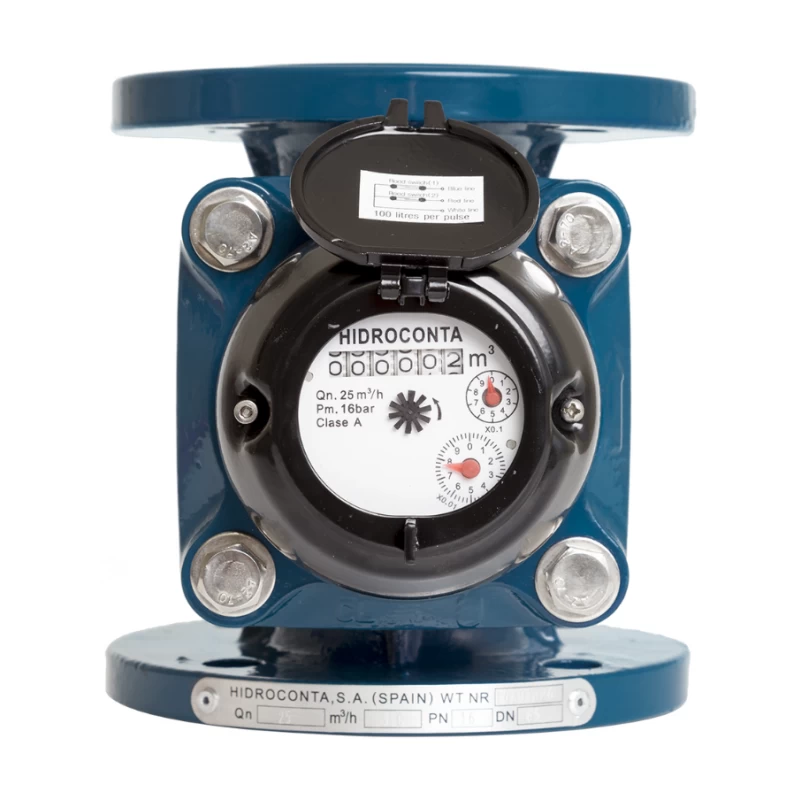

Cadran permettant une lecture aisée : Le cadran du compteur de type tangentiel d’Hidroconta dispose d’une transmission magnétique. La sphère de totalisation où se trouve le cadran de lecture directe est étanche et assemblée sous vide, elle reste donc sèche à tout moment.
Revêtement de protection : Le compteur d’eau Hidrotangencial comprend un revêtement de protection contre les chocs et les dommages.
Corps en fonte : Le corps du compteur d’eau, en fonte, offre une grande résistance à l’usure due à une utilisation continue. Le fonctionnement du compteur Hidrotangencial se base sur une turbine, ou hélice, située dans la partie supérieure du tuyau de mesure. La rotation de l’hélice, par transmission magnétique, passe à travers l’axe et l’engrenage jusqu’à la tête, qui accumule dans son totalisateur le volume d’eau ayant circulé dans le compteur.
La turbine étant située dans la partie supérieure du compteur, les particules solides peuvent passer sans l’obstruer. Il n’y a pas d’obstacle dans le tuyau de mesure, les pertes de charge sont donc très faibles. Grâce à un mécanisme totalement indépendant et protégé contre les champs magnétiques, le compteur Hidrotangencial permet une maintenance plus facile, sans avoir à l’extraire de l’installation, ainsi qu’une plus grande durabilité et sécurité contre les fraudes. Le système sur lequel se base le compteur Hidrotangencial permet de fournir un haut débit avec une perte de charge la plus petite possible.
Instructions d'installation
Il est recommandé de toujours mettre en place le compteur sur un point bas de l'installation.
Placer le compteur de manière à ce que la flèche corresponde au sens de circulation de l'eau.
Ne pas forcer le compteur durant le montage, éviter les efforts de traction et de torsion.
Les compteurs doivent toujours fonctionneren étant remplis d'eau, avec une pression minimale de 0,3 bar à la sortie du compteur; ils doivent être installés à un niveau inférieur par rapport à la pente du reste de la conduite. Cela évitera la formation de poches d'air à l'intérieur des compteurs.
S'il y a de l'air dans la conduite, il faudra placer des ventouses afin d'éviter des lectures erronées. Si l'eau de la conduite présente des particules grasses en suspension, il est recommandé d'installer un filtre de tamisage préalable.
Prévoir une vanne d'arrêt des eaux en amont du compteur pour faciliter sa maintenance et/ou sa réparation.
Avant d'installer un compteur sur une nouvelle conduite, il est recommandé de la drainer pour éliminer d'éventuelles particules.
La connexion du compteur peut se faire sur laconduite horizontale, diagonale ou verticale.
Le diamètre intérieur de la conduite doit être égal au diamètre nominal du compteur.
- Garantie : 2 ans.
- Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
- Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
