Jonction en Y cannelée et filetée - Tavlit
En réapprovisionnement
Garantie : aucune
22-04-26
Raccords tailles : Aucune disponibilité
Quantité

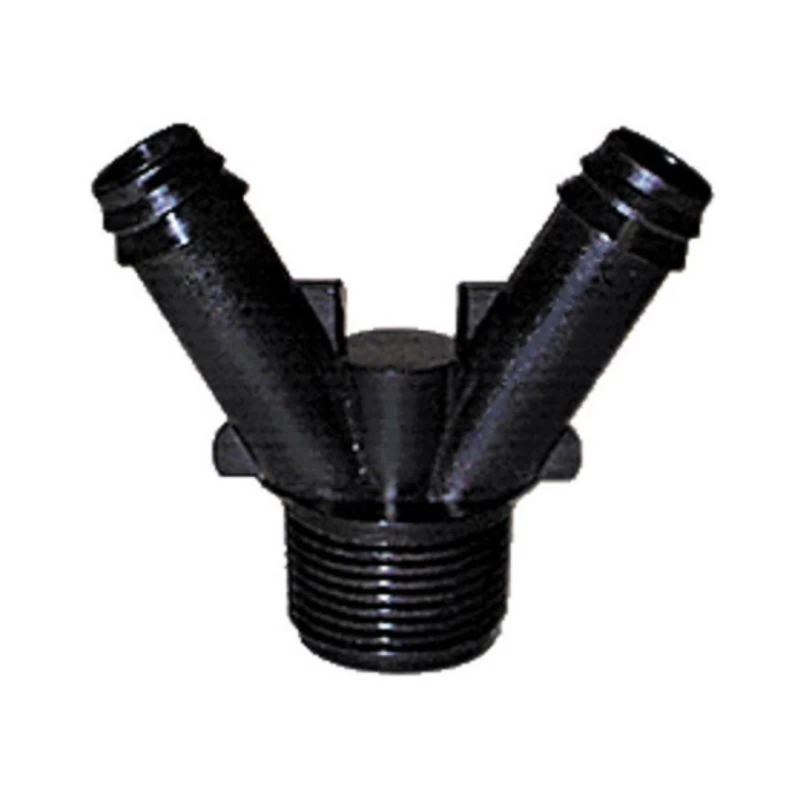

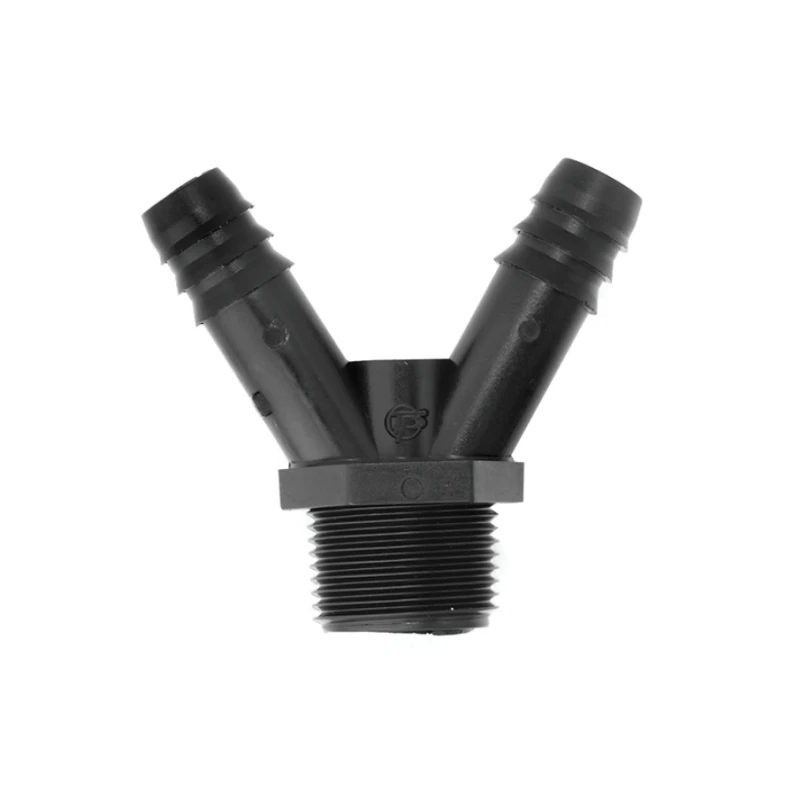

Le raccord en Y cannelé et filetée 3/4" TAVLIT est un raccord à trois voies combinant filetage et cannelures qui permet de dériver un tuyau principal en deux lignes secondaires. Il est très pratique dans les systèmes d’irrigation goutte-à-goutte pour jardins, serres et cultures agricoles.
Caractéristiques
Type de raccord : Y cannelé en 3/4"
Matière : Polypropylène
Y égal en 3/4 " goutte à goutte
Couleur : Noir
Traité anti UV
Pression de service : 4 bars maximum
Raccord à cannelures en forme de Y pour tuyau ou tube goutte à goutte
Ce raccord permet une derivation en 3 points
Nous conseillons la pose d'un réducteur de pression avec ce type de raccord, si pression supérieure à 3 bars.
Applications principales
Dérivation et distribution
Le Y cannelé et filetée permet de :
créer une dérivation à partir d’un tuyau principal
connecter à un tuyau ou à un accessoire fileté (ex. robinet, vanne, filtre)
alimenter plusieurs zones ou rangées de cultures
Domaines d’utilisation
jardins potagers et plates-bandes
serres et pépinières
vergers et vignobles
aménagements paysagers
réseaux d’irrigation goutte-à-goutte domestiques ou agricoles
Tuyaux compatibles
tuyaux PE basse densité (LDPE)
diamètres courants : 16 mm et 20 mm
connexion filetée 3/4" mâle compatible avec robinetterie ou accessoires filetés
Avantages
Polyvalence : combine raccord cannelé pour tuyaux souples et filetage mâle pour accessoires, permet d’alimenter directement un robinet ou un filtre.
Installation simple et rapide : tuyaux insérés directement sur les cannelures, pas besoin d’outil pour la majorité des installations.
Étanchéité fiable : les barbes cannelées maintiennent le tuyau solidement, le filetage mâle se connecte avec joint ou téflon pour éviter les fuites.
Organisation efficace du réseau : facilite la création de branches secondaires dans le système goutte-à-goutte, idéal pour irriguer plusieurs zones de cultures à partir d’un seul tuyau principal.
Résistance et durabilité : plastique technique ou PVC résistant aux UV, supporte l’exposition au soleil, l’eau contenant des engrais et les conditions extérieures.
Conseils d’utilisation
Installation correcte
couper le tuyau droit et vérifier le diamètre
ramollir légèrement le tuyau si nécessaire (eau chaude ou soleil)
enfoncer le tuyau jusqu’à la base des cannelures
pour le filetage mâle, utiliser du ruban téflon ou un joint adapté pour l’étanchéité
Bonnes pratiques
utiliser un collier de serrage si la pression est élevée ou le tuyau rigide
éviter les tensions ou torsions sur les tuyaux raccordés
vérifier les raccords au début de la saison et après les changements de réseau
Erreurs fréquentes à éviter
utiliser un tuyau de diamètre incompatible
installer le Y sur un tuyau trop rigide ou froid
négliger le joint ou téflon sur le filetage mâle
tirer sur les branches après l’installation
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
