Embout conique Manifold - 1 à 4 sorties - Toro
En réapprovisionnement
Garantie : 1 an
05-10-26
Modèle : Aucune disponibilité
Quantité
L’embout conique Manifold Toro est un raccord conçu pour la distribution de l’eau en arrosage hors-sol. Il permet de relier un micro-tube ou tubing 3 x 5 mm à un goutteur Toro NGE et de répartir l’eau vers une ou plusieurs lignes d’arrosage.
Particulièrement adapté aux cultures sous serre, pépinières et cultures en pots, ce système permet de distribuer l’eau avec précision au plus près des plantes. Selon les besoins de l’installation, le Manifold est disponible en 1, 2 ou 4 sorties.
Caractéristiques
Marque : Toro

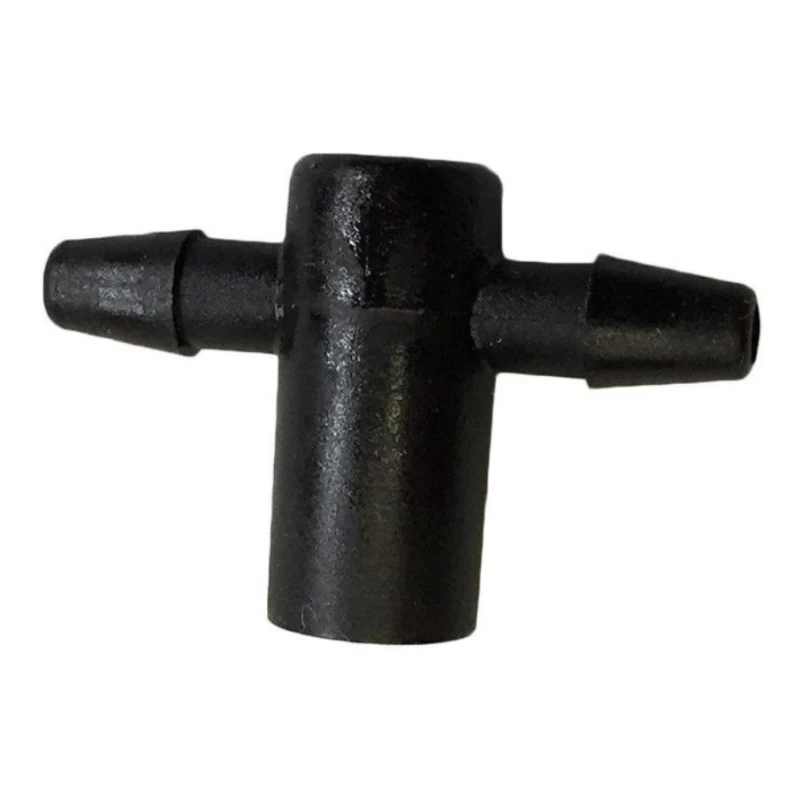

Type : embout conique Manifold
Couleur : noir

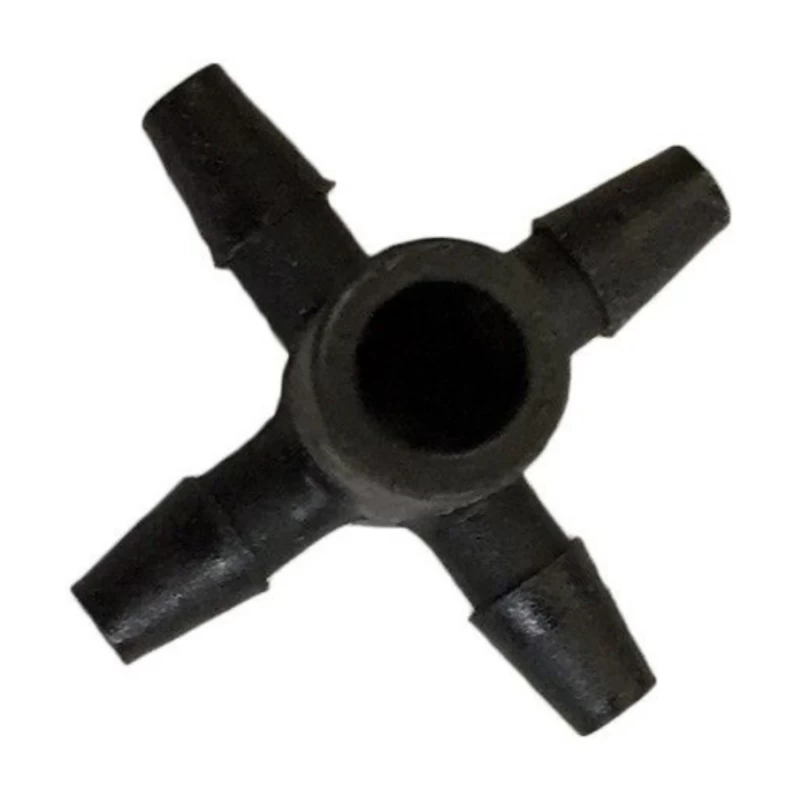

Nombre de sorties : 1, 2 ou 4
Compatibilité tubing : micro-tube 3 x 5 mm
Utilisation : distribution d’eau en arrosage hors-sol
Avantages
Distribution précise de l’eau au niveau des cultures
Adapté à l’arrosage hors-sol des pots, bacs et cultures sous serre
Permet de raccorder plusieurs micro-tubes 3 x 5 mm à partir d’un même goutteur
Disponible en 1, 2 ou 4 sorties pour s’adapter à différentes configurations
Installation simple par emboîtement du tubing sur les sorties du Manifold
Compatible avec les goutteurs Toro NGE équipés d'une sortie adaptée
Solution pratique pour les serres, pépinières et cultures en pots
Conseils d'utilisation
Principe de fonctionnement
L’embout conique Manifold se monte sur la sortie du goutteur Toro NGE. Le tubing 3 x 5 mm vient ensuite se fixer sur les sorties du Manifold afin de déporter l’eau jusqu’aux plantes ou aux pots à arroser.
Les modèles à 2 ou 4 sorties permettent de répartir l’eau depuis un même point d’alimentation vers plusieurs micro-tubes. Cette configuration est particulièrement intéressante pour l’arrosage de plusieurs pots ou plants regroupés dans une même zone.
Le Manifold constitue ainsi une solution modulaire et évolutive pour adapter facilement la distribution de l’eau aux différentes configurations de cultures hors-sol.
Installation
Pour installer le Manifold :
Raccorder l’embout conique à la sortie du goutteur Toro NGE.
Insérer le tubing 3 x 5 mm sur la ou les sorties du Manifold.
Acheminer chaque micro-tube jusqu'à la plante ou au pot à arroser.
Fixer éventuellement les extrémités à l’aide de piquets adaptés.
Conseil : si le tubing est difficile à emboîter, il peut être légèrement chauffé afin de faciliter son installation. Le Manifold doit être monté sur la sortie prévue du goutteur.
Quel modèle choisir ?
Manifold 1 sortie : pour alimenter un seul micro-tube.
Manifold 2 sorties : pour distribuer l’eau vers deux micro-tubes.
Manifold 4 sorties : pour alimenter jusqu’à quatre micro-tubes depuis un même point d’irrigation.
Le choix du nombre de sorties dépend donc du nombre de plantes ou de lignes de culture à alimenter depuis le même goutteur.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
Ces produits peuvent
vous intéresser
Stock disponible

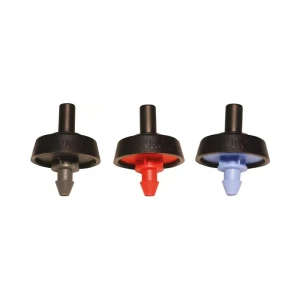

Goutteur autorégulant et anti-vidange NGE - Toro
Stock disponible
Tuyau PEBD Marron norme goutte à goutte Ø16mm 4 Bar - Caudal
Stock disponible
