Goutteur NGE auto-régulant et anti-vidange - Toro

Marque : Toro

Goutteur NGE auto-régulant et anti-vidange - Toro

Name: Goutteur NGE auto-régulant et anti-vidange - Toro
Brand: toro
Availability: InStock

24,80€

TTC

l'unité

En réapprovisionnement

Garantie : 1 an

12-11-25

Débit : Aucune disponibilité

Quantité

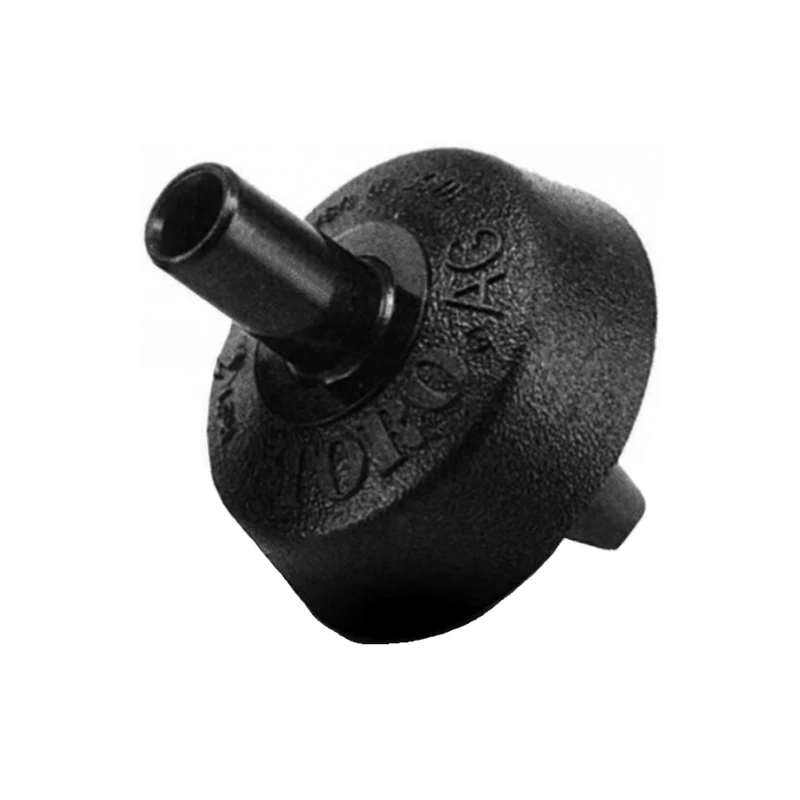

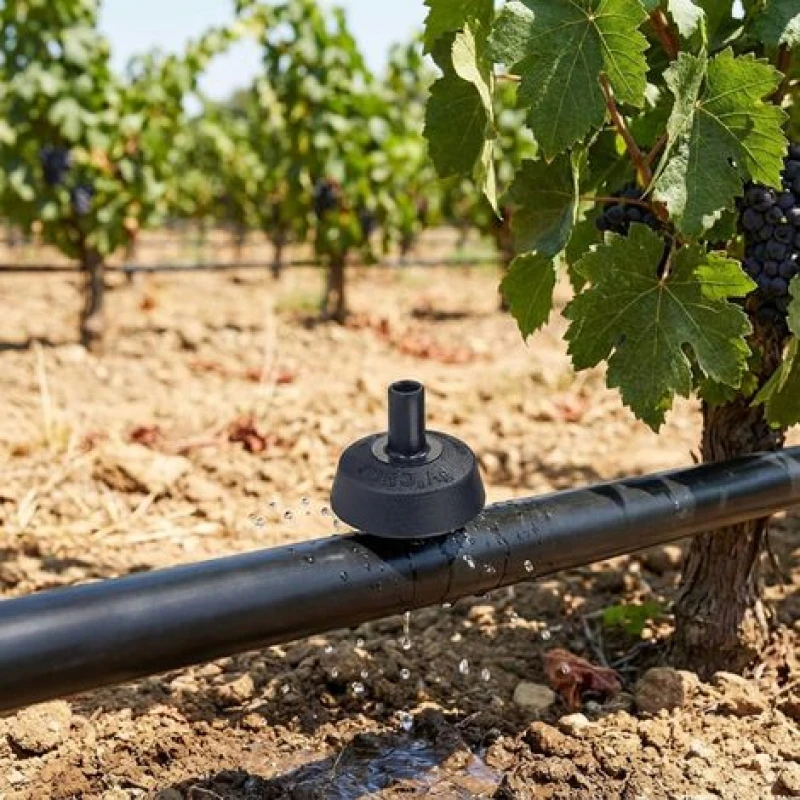

Goutteur anti-goutte auto-régulant NGE de chez Toro, conçu pour les installations d'arrosage goutte-à-goutte de qualité en 2 l/h pour le bleu, 4l/h pour le gris /noir et 8 l/h pour rouge. Le goutteur NGE est idéal pour l'irrigation des plantes en pot sur les balcons ou les terrasses et pour toute autre application exigeant une irrigation ponctuelle et de précision. Le goutteur NGE Toro est un excellent goutteur pour la réalisation d'aménagements paysagers !
Chaque goutteur fournit une distribution précise alors que le dispositif anti-goutte élimine le risque de goutte à goutte lorsque l'installation est fermée.

Le goutteur auto-régulant NGE est doté d'une canule prévue pour un écoulement de précision mais également pour ajouter un tube permettant de déporter l'apport d'eau si nécessaire.
Goutteur autorégulant avec clapet anti-vidange autonettoyant.

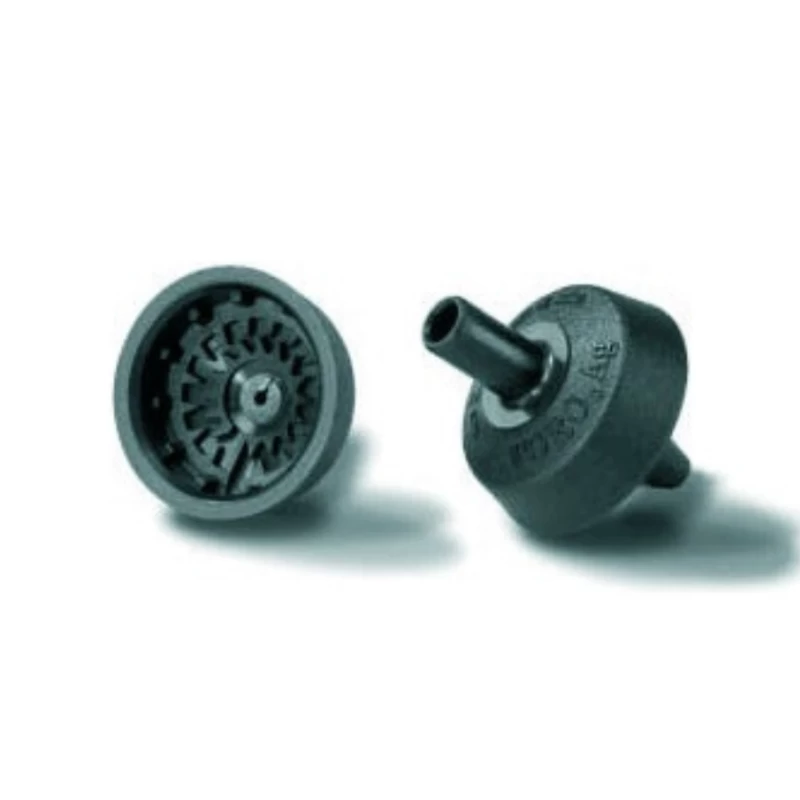

Large chicane à flux turbulent créant une grande résistance au bouchage, dispositif anti-vidange, doté d'une membrane en silicone. Résistant à l'acidité jusqu'à PH2.

Montage : le raccordement par tête de vipère permet d’installer les goutteurs directement sur du tuyau PE ou sur micro tube 6 mm.

Caractéristiques

Marque : Toro
Goutteur autonettoyant en dépressurisation
Large chicane à flux turbulent
Grande résistance au bouchage
Membrane : silicone
Plage d'autorégulation : de 1 à 4 bar
Filtration recommandée : 115 microns
Pression de fermeture: 0.20 bar
Coefficient de variation : cv<3%
Écart maximum du débit nominal : +- 5%
Entrée : Tête de vipère 4mm
Sortie conique
En lot de 100 pièces

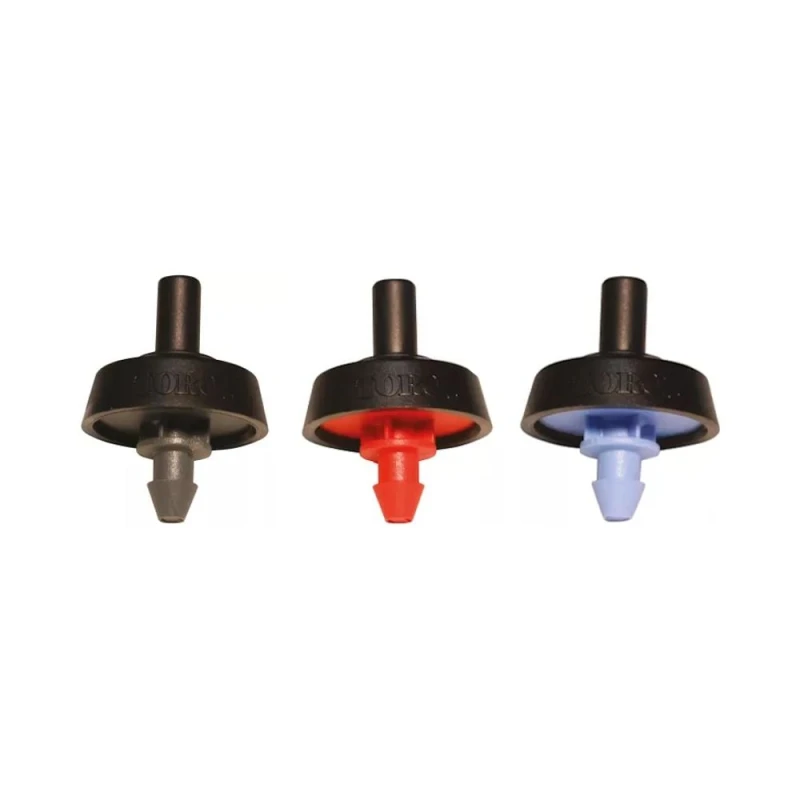

Goutteur de couleur bleu : 2 l/h - Pression d'ouverture : 0.24 bar
Goutteur de couleur gris/noir : 4 l/h - Pression d'ouverture : 0,31bar
Goutteur de couleur rouge : 8 l/h - Pression d'ouverture : 0,35bar

Conçus pour les installations d'arrosage goutte-à-goutte exigeantes, les goutteurs NGE de Toro sauront garder votre système opérationnel. La conception unique et la membrane de compensation de pression des goutteurs NGE assurent une protection inégalée contre le colmatage. En effet, la conception unique des goutteurs NGE Toro permet le rinçage et l’anti-vidange durant le fonctionnement et la fermeture du goutteur, de manière à assurer un degré supplémentaire de protection contre le risque de colmatage.
L'action autonettoyante empêche l'accumulation de débris en cours de fonctionnement et à la fermeture, tandis que la fonction anti-siphon empêche la contamination par contre-siphonnage.

Grâce à la conception unique des goutteurs et à la membrane d'autorégulation, le drainage des goutteurs est évité en dessous de 0,24 à 0,34 bar, ce qui empêche la vidange complète du système et réduit donc le temps de remplissage nécessaire au démarrage et améliorant ainsi la performance générale du système.

Des débits uniformes de 1 à 4 bar font des goutteurs NGE le choix idéal pour l'utilisation des conditions topographiques difficiles.
Avec un coefficient de variation (CV) de 3 % ou moins, selon les tests de Toro et d’autres laboratoires indépendants, le NGE est l’un des goutteurs autorégulants les plus performants parmi ceux disponibles.

Nous conseillons l'utilisation de l'outil de pose "XM TOOL" que vous trouverez dans la sous famille des accessoires.

Pose : Enfoncer la partie biseautée et colorée dans le tuyau norme goutte à goutte, après avoir de préférence percé celui-ci avec un outil adapté (Trou de 2,6 à 3 mm de diamètre)

Pour utiliser ce produit nous vous conseillons :

D'avoir un filtre a tamis 130 microns en amont de votre installation.
Si votre pression est supérieure à 3 bars, veuillez utiliser un r égulateur de pression.

Un goutteur est un dispositif d'irrigation qui permet de libérer de l'eau de manière précise et contrôlée, directement au niveau des racines des plantes. Il est essentiel dans un système d'irrigation goutte à goutte, où l'eau est distribuée en petites quantités pour arroser les plantes de manière efficace et économe en eau. Les goutteurs minimisent le gaspillage d'eau, réduisent les risques de maladies dues à l'humidité excessive et sont adaptés à une variété de cultures.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40

Garantie : 1 ans
Elle ne couvre pas :
- Une utilisation anormale, défauts ou détériorations subis par accident ou cause fortuite.
- Les outils sans défaut apparent, usés mais toujours fonctionnels, rouillés, brûlés, abusés, modifiés, transformés, meulés, soudés, détournés de leur utilisation normale, détruits par négligence ou volontairement.
- Un manque d’entretien
- Une utilisation à des fins professionnelles, artisanales, commerciales
- Tout dégât, perte ou vol survenant pendant un transport, un déplacement ou pendant le prêt à une tierce personne.
- Il est entendu que la garantie sera automatiquement annulée en cas de modifications apportées à l’outil ou bien en cas de montage de pièces n’étant pas d’origine. NDS décline toute responsabilité découlant d’un emploi abusif ou non conforme aux prescriptions d’emploi et d’entretien de l’outil.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

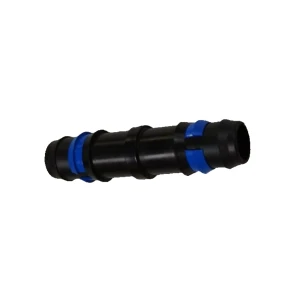

Cannelé : emboîté manuellement, moins cher, démontage compliqué.
A bague : vissé, démontable, recommandé pour le potager.

Goutteur auto-régulant :

Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.

Goutteur anti-vidange :

Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.
Fonction principale : maintenir le réseau plein.

À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø	16	20	25	32	40	50	63	75	90	100
PEBD 3 bar (m³)	0,8	1,2	2,1	3,3
PEBD 3 bar (m³)			1,8	3,1	4,8	7,5	11,9
PEBD 3 bar (m³)	0,6		1,6	2,5	4,1	6,2	10,1
PEBD 3 bar (m³)				3,3	5,3	8,2	13	18,5	26,6	39,7
PEBD 3 bar (m³)		1,1	1,8	2,9	4,5	7,1	11,2	16	23	34,4
PEBD 3 bar (m³)			1,4	2,3	3,6	5,6	8,9	12,6	18,1	27
PEBD 3 bar (m³)					4,8	7,5	11,9	16,9	24,4	36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

En 60 secondes : (10/30) x 60 = 20L
En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

HA : hauteur d’aspiration
HR : hauteur de refoulement
PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
PR : pression de refoulement

Fileté : mâle
Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.
