Buse pour tuyères - Série U - Rain-Bird
En réapprovisionnement
Garantie : 1 an
18-11-25
Modèle de buse : Aucune disponibilité
Angle d'aspersion : Aucune disponibilité
Quantité
Les buses série U 8, 10, 12 et 15 sont les premières buses en plastique possédants un second orifice pour une meilleure uniformité d’arrosage notamment au pied de la tuyère, plein cercle 360°, demi cercle 108°, quart de cercle 90° .Ce design breveté unique réduit les durées d’arrosage, économise eau et argent, et réduit ainsi le gaspillage.
Caractéristiques
Marque: Rain-Bird.
Pression : 1 à 2,1 bars.
Portée : 2,7 à 4,6 m.

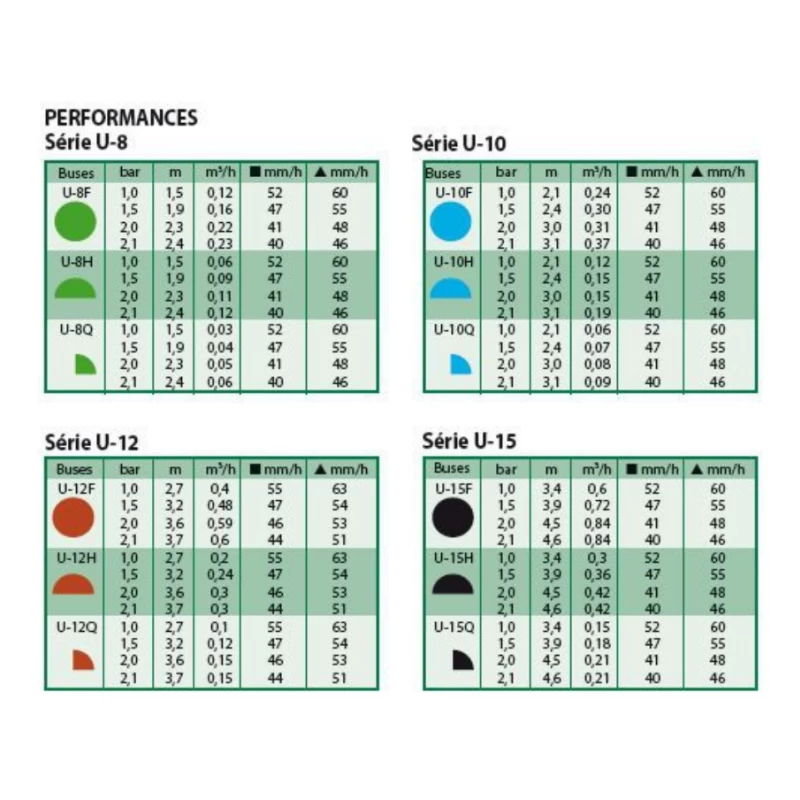

Modèles:

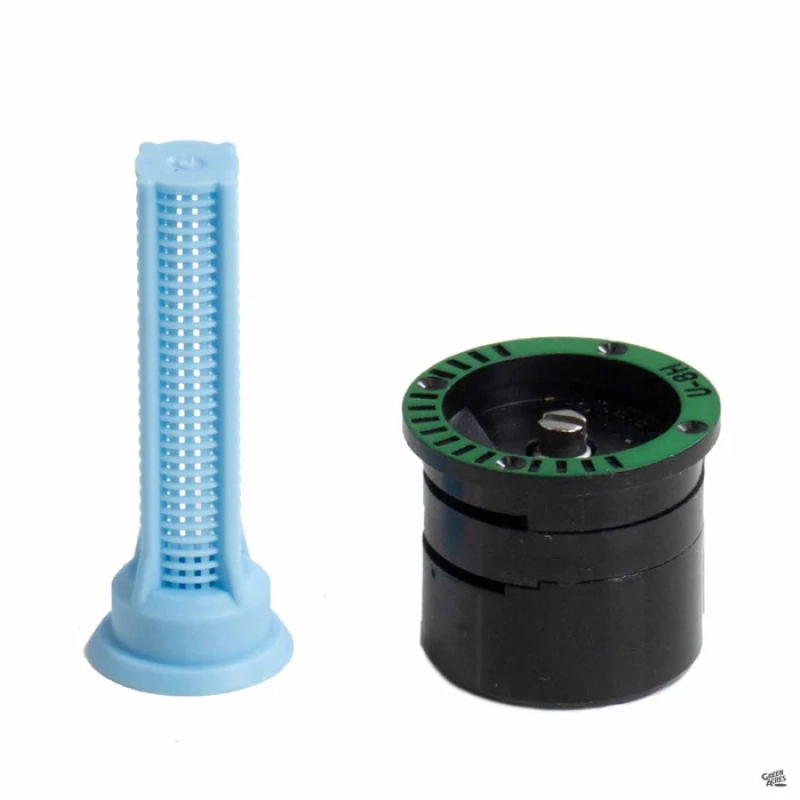

Série U-8 : Trajectoire 10°, couleur verte

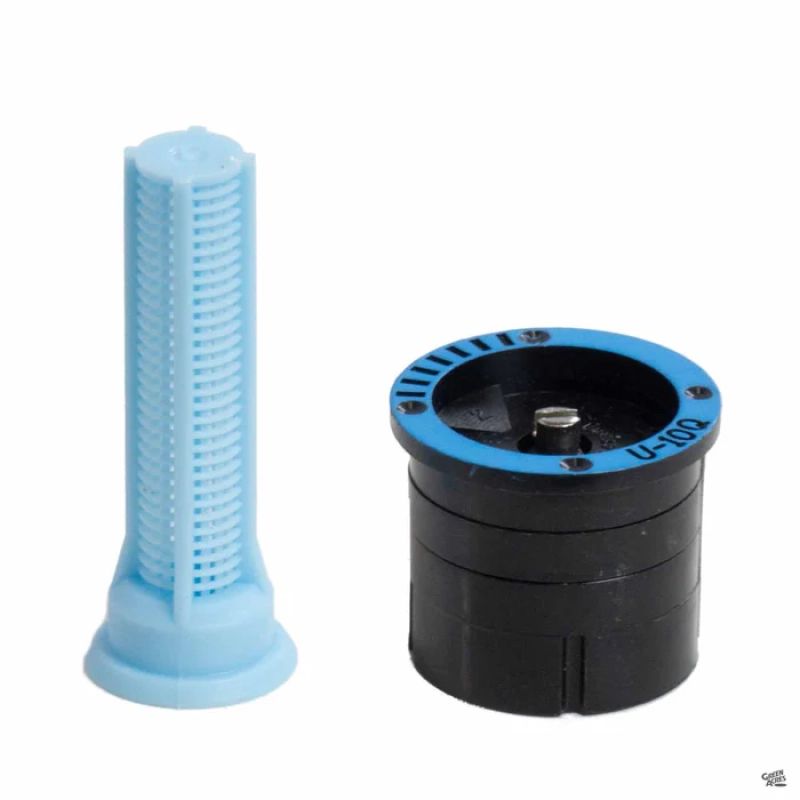

Série U-10 : Trajectoire 12°, couleur bleue

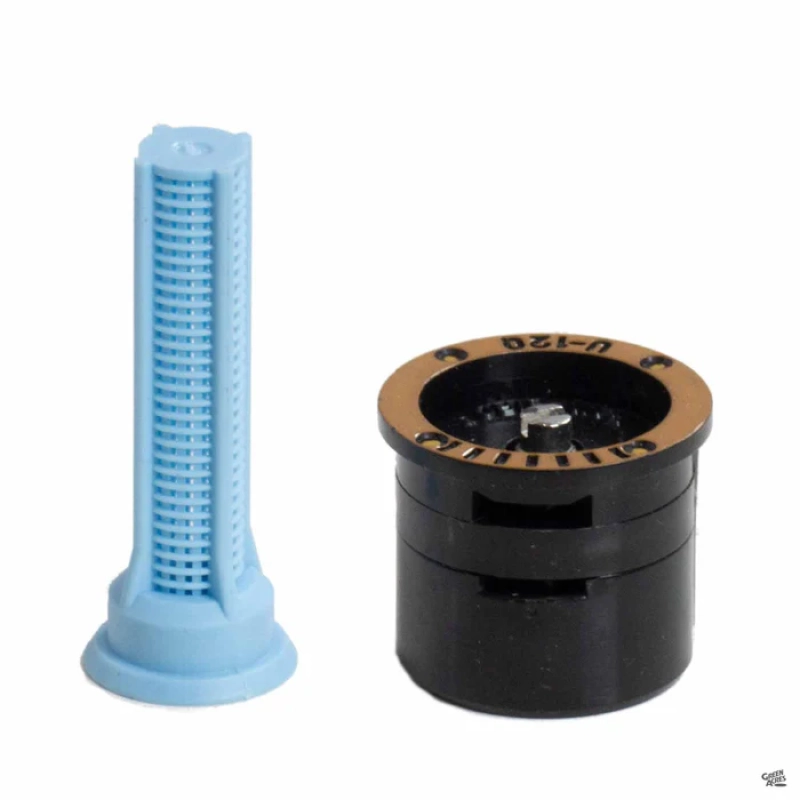

Série U-12 : Trajectoire 23°, couleur marron
Série U-15 : Trajectoire 23°, couleur noire
Angles d'arrosage :
F : Plein cercle 360°.
H : Demi cercle 180°.
Q : Quart de cercle 90°.
Spécificités

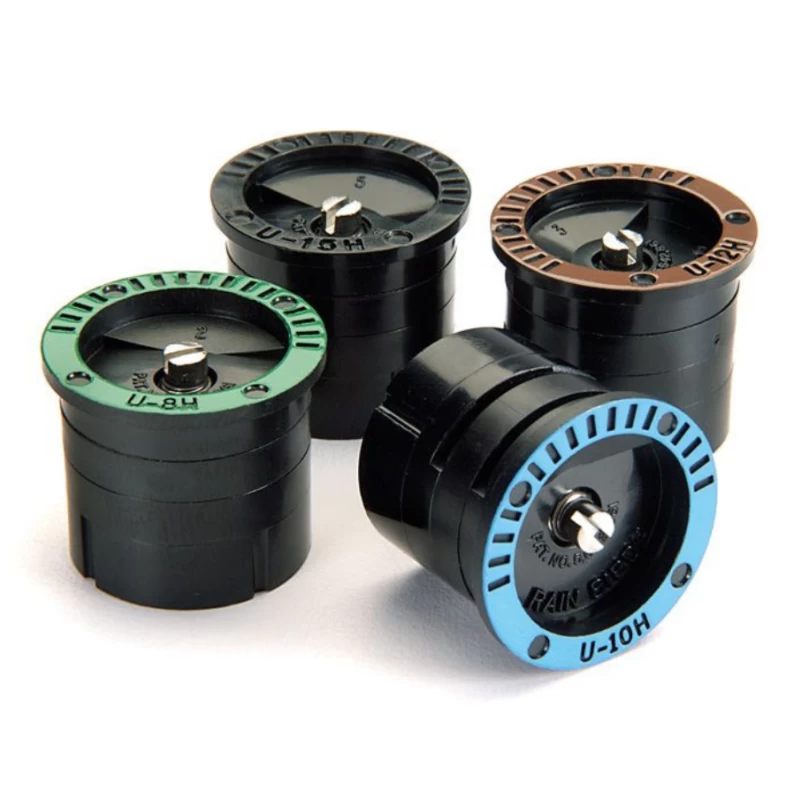

Buses codées par couleur pour une identification facile de la portée et du secteur.
Orifice supplémentaire pour l’arrosage au pied de la tuyère qui évite les zones sèches autour de la tuyère.
Technologie Rain Curtain pour une meilleure uniformité sur toute la zone arrosée.
Vis de réglage du débit et de la portée en acier inoxydable.
Peut s’installer sur tous les adaptateurs d’arroseurs Rain bird.
Débit proportionnel à la surface arrosée entre familles de buses. Permet plus de flexibilité lors des installations.

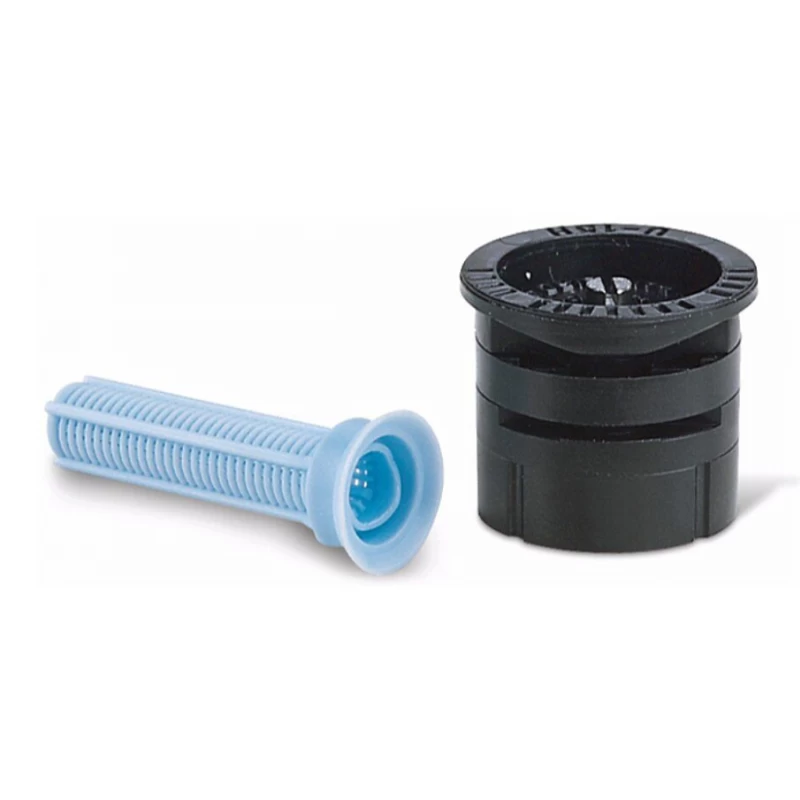

Sachet refermable avec des poches séparées et détachables pour les buses et les filtres.
Remplacement d'une buse pour tuyère.
Dévissez la buse de la tête d'arrosage en saisissant son enveloppe extérieure nervurée et en la tournant dans le sens antihoraire. Si vous ne pouvez pas le faire avec vos doigts, utilisez une paire de pinces ajustables. Retirez la buse et retirez le filtre de l'intérieur du manchon.
La buse se dévisse simplement de la tête d'arrosage.
Lorsqu'un gicleur automatique ne fonctionne pas, la buse se replie dans sa position juste au-dessous du niveau du sol, où elle risque de s'obstruer avec de fines particules de saleté ou de subir des dommages par impact. Par conséquent, vous devrez peut-être remplacer une ou plusieurs de vos buses chaque saison. Vous pouvez également remplacer une buse par une buse dont l'angle de ventilation est plus grand si vous constatez que certaines des plantes ou de l'herbe qui l'entoure sont sous-arrosées. La marque et le modèle de la tête d'arrosage n'affecte pas la procédure, mais il affecte le choix des pièces de rechange.
Accrochez un tournevis à tête plate sous la lèvre de la tête d'arroseur, et soulevez la tête assez haut pour que vous puissiez le saisir et le tirer le plus loin possible. Serrer la pince de verrouillage autour de la base du manchon pour le maintenir levé pendant que vous travaillez dessus. Si vous en avez un, vous pouvez également utiliser un outil de tirage de pulvérisation pour lever la tête et serrer le manchon.
Dévissez la buse de la tête d'arrosage en saisissant son enveloppe extérieure nervurée et en la tournant dans le sens antihoraire. Si vous ne pouvez pas le faire avec vos doigts, utilisez une paire de pinces ajustables.
Retirez la buse et retirez le filtre de l'intérieur du manchon. Insérez un nouveau filtre et vissez la nouvelle buse. Vous ne devriez pas avoir à le serrer plus que ce que vous pouvez faire avec vos doigts.
Relâchez la pince de verrouillage ou l'outil de tirage de pulvérisation. Tournez le manchon dans la direction dans laquelle vous voulez que l'eau s'écoule et laissez-le revenir dans le boîtier du sprinkleur.
Conseils
Si la buse est réglable, suivez les instructions du fabricant pour ajuster le jet de pulvérisation. Vous devez généralement faire pivoter un collier attaché à la buse.
Réglez le débit de la plupart des buses en tournant une vis de réglage au centre de la buse à l'aide d'un tournevis à tête plate. Tournez la vis dans le sens des aiguilles d'une montre pour réduire le débit d'eau.
Garantie : 1 an
La garantie est prévue pour les défauts de matière et vice de fabrication
La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe
La garantie n’est pas valable dans le cas de démontage, complet ou partiel
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
