Marque : Netafim

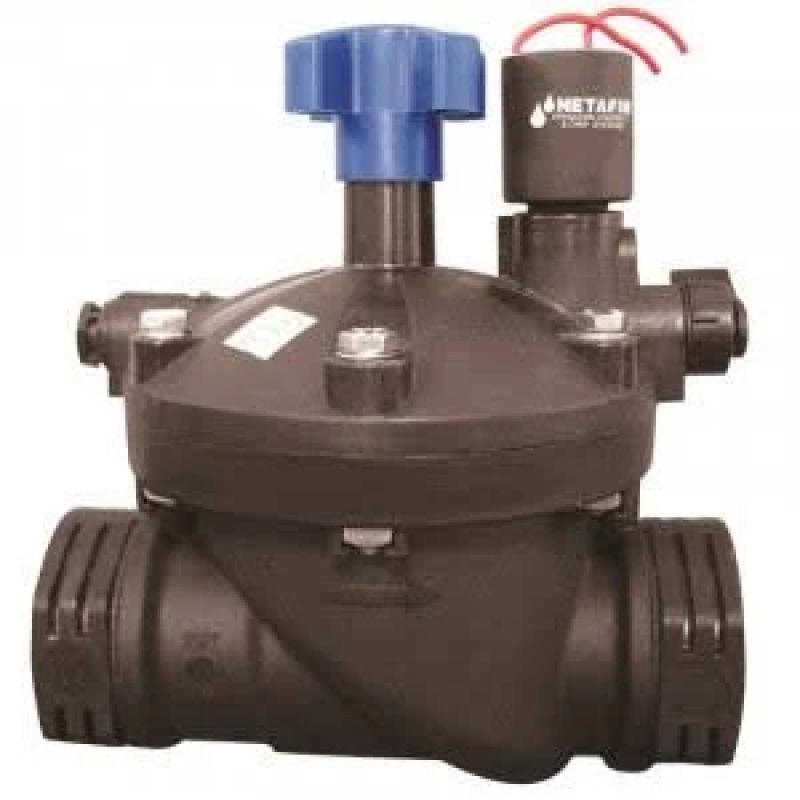

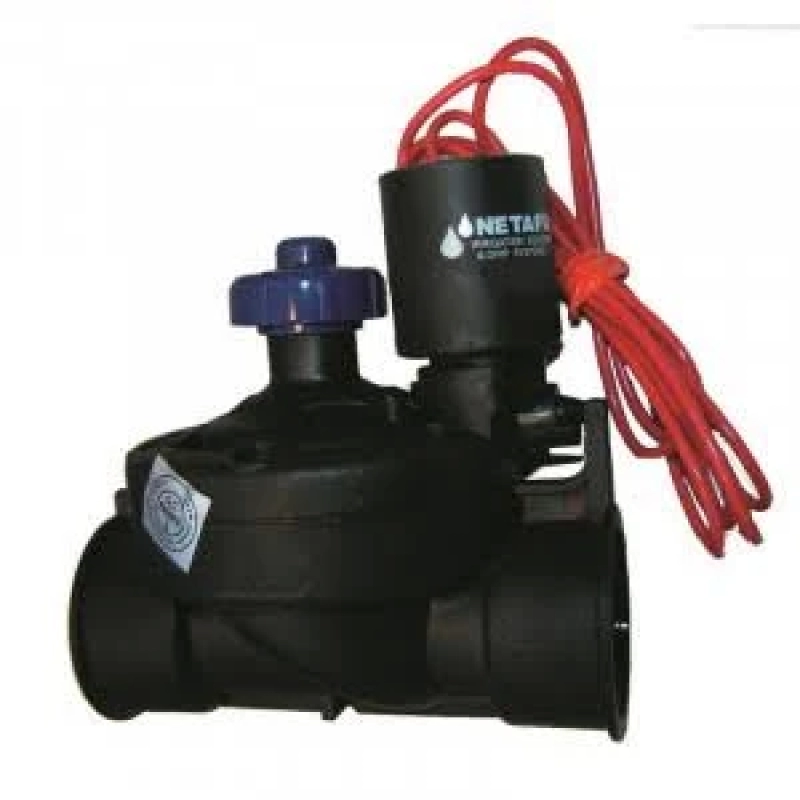

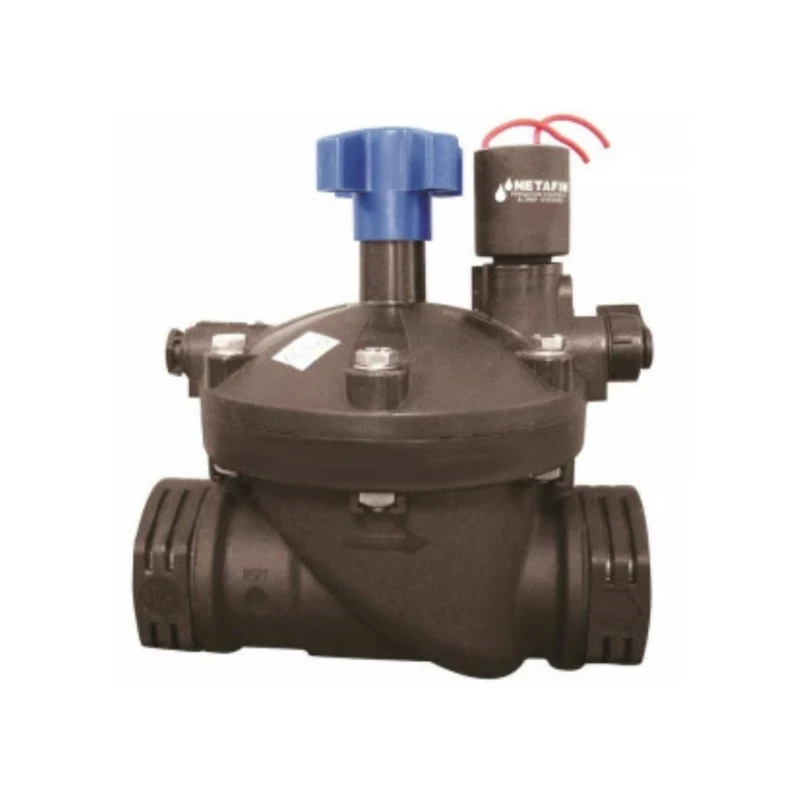

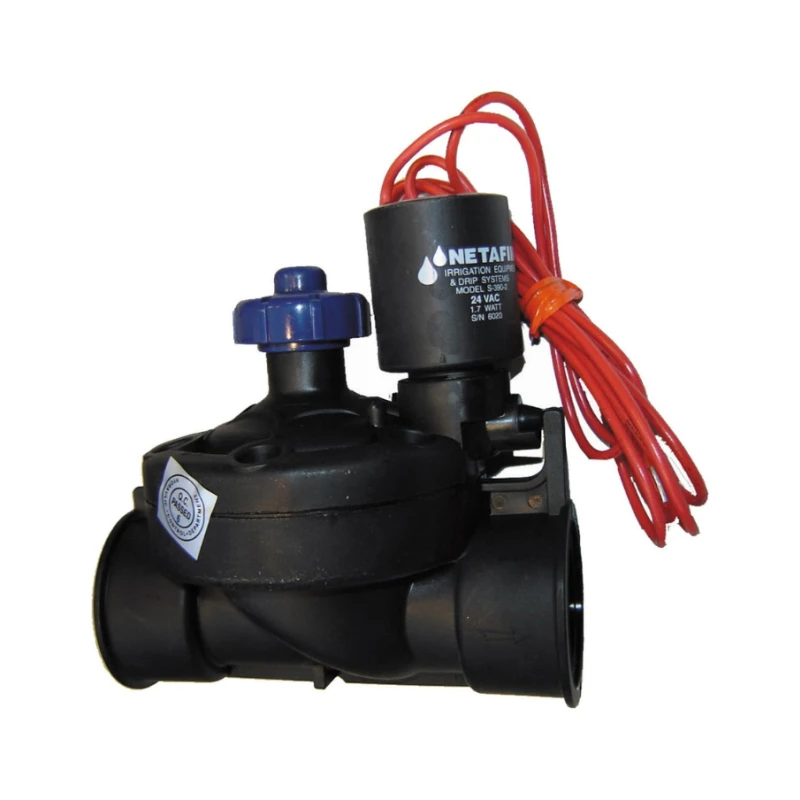

Électrovanne Dorot série 80 - Netafim

Name: Électrovanne Dorot série 80 - Netafim
Brand: netafim
Availability: InStock

À partir de

28,92€

TTC

l'unité

En réapprovisionnement

Garantie : 1 an

04-02-26

Alimentation : Aucune disponibilité

Diamètre en pouce : Aucune disponibilité

Quantité

Vannes de sectorisation équipées d’une technologie à clapet, disponibles en ligne ou en angle, et qui garantissent une rapidité d’ouverture et de fermeture du réseau d’irrigation.

La série 80 est spécialement conçue pour l'exploitation et la protection des réseaux d'irrigation en plein champ (maraichage), les serres, la culture hydroponique et les systèmes de brumisation ou de gestion du climat nécessitant une pression maximale de 10 bars.

Caractéristiques

Marque : Netafim
Modèle : Dorot Série 80
Type : En ligne 2 voies
Alimentation : 9 et 24V
Equipement : Clapet, vis de réglage de débit et solénoïde.
Les modèles 1"1/2 et 2" sont équipées d'un filtre inox.
Entrée et sortie : taraudées

Spécifications techniques :

Pression maximale : 10 bar (145 psi)
Débit minimum recommandé : 1 m3/h (5 gpm)
Pression de service minimale : 0,7 bar
Température de fonctionnement maximale : 70 ° C (160 ° F)

Modèles proposés :

En ligne (En angle sur commande uniquement, nous contacter).
3/4": Débit de 1 à 6m³/h.
1": Débit de 1 à 10m³/h.
1"1/2 : Débit de 1 à 25m³/h.
2" : Débit de 1 à 35m³/h.

Format d'électrovannes disponible :

Format	Débit	Tension	T° Maxi	Pression d'utilisation
1 pouce	1 à 7 m3/h	24 Volts Alternatif ( VAC )	60° C	1 à 10 bars à 20°C
1 pouce 1/2	5 à 20 m3/h	24 Volts Alternatif ( VAC )	60° C	1 à 10 bars à 20°C
2 pouces	5 à 25 m3/h	24 Volts Alternatif ( VAC )	60° C	1 à 10 bars à 20°C

Applications

Série de vannes innovante (3/4 “ à 2’’) spécialement conçue pour faire fonctionner et protéger les réseaux d’irrigation en parcs et jardins, plein champ, serres, systèmes hydroponiques.
Les ouverture/fermeture rapides les prédisposent également à des applications de brumisation/gestion du climat.

Avantages et bénéfices

Une fermeture parfaitement étanche et une ouverture rapide sont obtenues grâce à un mécanisme de clapet guidé et adapté à la haute pression.
Les vannes sont disponibles en ligne ou en angle et éliminent donc l'utilisation des coudes et réduisent les temps d’installation.
Commande manuelle sur le dessus du corps de vanne et orifice calibré nettoyable: FERMETURE AUTO-OUVERTURE (modèles 1’’1/2 et 2’’).
Poignée de réglage de débit – disponible en standard pour tous les modèles.
Disponible avec une gamme complète, diverses connexions aux extrémités, en solénoide type 24VAC ou 12 VDC latch.
Clapet résistant aux produits chimiques utilisés dans l’agriculture.

Comment bien monter une électrovanne sur son système d'arrosage ?

Retrouvez notre article pour tout savoir (différences 9V/24V, débit, dimensions,..) sur les électrovannes en cliquant ici.

1. Ne dévissez pas le solénoïde si celui-ci fonctionne. (Pour ouvrir manuellement l'électrovanne, ouvrez la vis de purge)

2. Utilisez des raccords DURA pour monter vos électrovannes sur votre système. Grâce à l'écrou tournant taraudé, le montage et démontage est un jeu d'enfants.

3. Rentrez vos électrovannes au sec l'hiver pour éviter des courts-circuits

4. Utilisez des connexions étanches types DBM pour raccorder les câbles d'alimentations. Cela va vous permettre d'éviter les courts-circuits.

5. Évitez de monter des électrovannes sur des raccords en métal/laiton. Plastique contre métal ne fait pas bon ménage. Utilisez des raccords à compression après les raccords DURA.

6. Évitez de placer les électrovannes à la verticale. La membrane n'est pas faite pour être à la verticale, il faut donc installer les électrovannes à l'horizontale. Sinon vous pouvez avoir des fuites.

7. Pour éviter les fuites, enroulez le filetage de électrovanne avec du téflon.

L'électrovanne 24VAC doit être installée uniquement sur des programmateurs 24V (sur secteur). L'électrovanne 9V doit être installée uniquement sur des programateurs à pile .

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90

Télécharger la fiche technique

Garantie: 1 an.
La garantie est prévue pour les défauts de matière et vice de fabrication.
La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
La garantie n’est pas valable dans le cas de démontage, complet ou partiel.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

Cannelé : emboîté manuellement, moins cher, démontage compliqué.
A bague : vissé, démontable, recommandé pour le potager.

Goutteur auto-régulant :

Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.

Goutteur anti-vidange :

Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.
Fonction principale : maintenir le réseau plein.

À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø	16	20	25	32	40	50	63	75	90	100
PEBD 3 bar (m³)	0,8	1,2	2,1	3,3
PEBD 3 bar (m³)			1,8	3,1	4,8	7,5	11,9
PEBD 3 bar (m³)	0,6		1,6	2,5	4,1	6,2	10,1
PEBD 3 bar (m³)				3,3	5,3	8,2	13	18,5	26,6	39,7
PEBD 3 bar (m³)		1,1	1,8	2,9	4,5	7,1	11,2	16	23	34,4
PEBD 3 bar (m³)			1,4	2,3	3,6	5,6	8,9	12,6	18,1	27
PEBD 3 bar (m³)					4,8	7,5	11,9	16,9	24,4	36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

En 60 secondes : (10/30) x 60 = 20L
En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

HA : hauteur d’aspiration
HR : hauteur de refoulement
PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
PR : pression de refoulement

Fileté : mâle
Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.
