Solénoïde 9V et 24V - Dorot
En réapprovisionnement
Garantie : 2 ans
11-06-25
Modèle : Aucune disponibilité
Quantité
Solénoïde électrique pour vanne NETAFIM DOROT SERIE 80
NETAFIM™ est une des rares sociétés d'irrigation à se soucier de la pérennité de ses produits dans le temps, c'est pourquoi nous proposons des pièces détachées qui prolongent la vie des produits.
Les parties électriques des vannes sont forcément sensibles en milieu humide et peuvent donner lieu à de la maintenance. Or il est toujours problématique de devoir démonter une vanne complète alors que seulement le solénoïde (partie électrique) pourrait être remplacé.
Le modèle présenté ici est prévu pour fonctionner avec un signal de type 24V AC, donc avec un programmateur secteur 220V AC / 24V AC.
Solénoïde électrique 9V AC pour vanne NETAFIM DOROT SERIE 80.

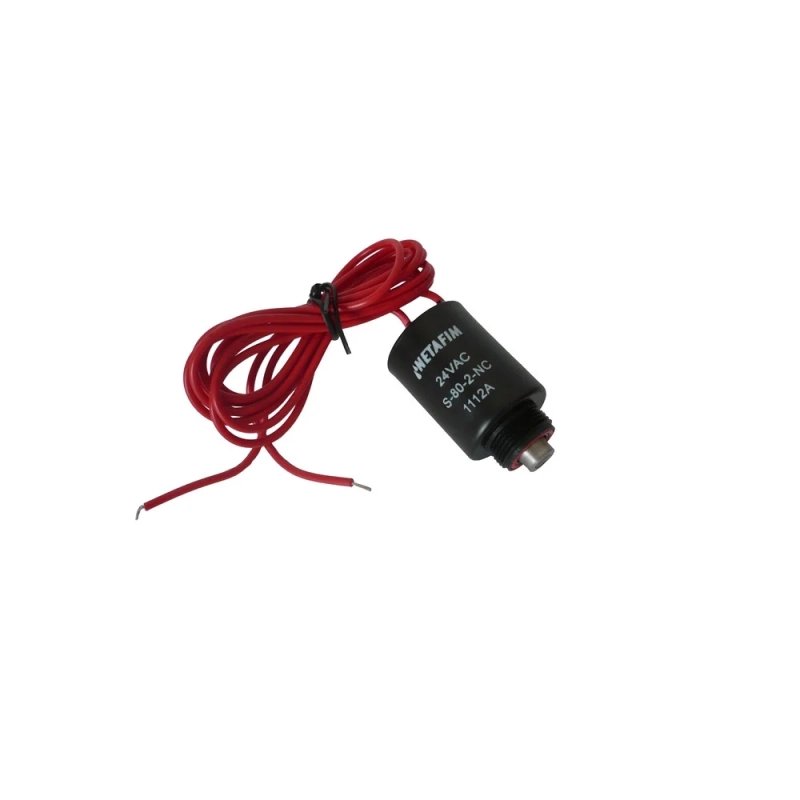

Il est prévu pour fonctionner avec un signal de type 24V AC, donc avec un programmateur secteur 220V AC / 24V AC.Solénoïde de remplacement pour vanne NETAFIM DOROT SERIE 80 24V AC
Solénoïde technologie 24V AC (programmateur fonctionnant sur courant secteur 24V AC) Puissance de 1,5 Watt

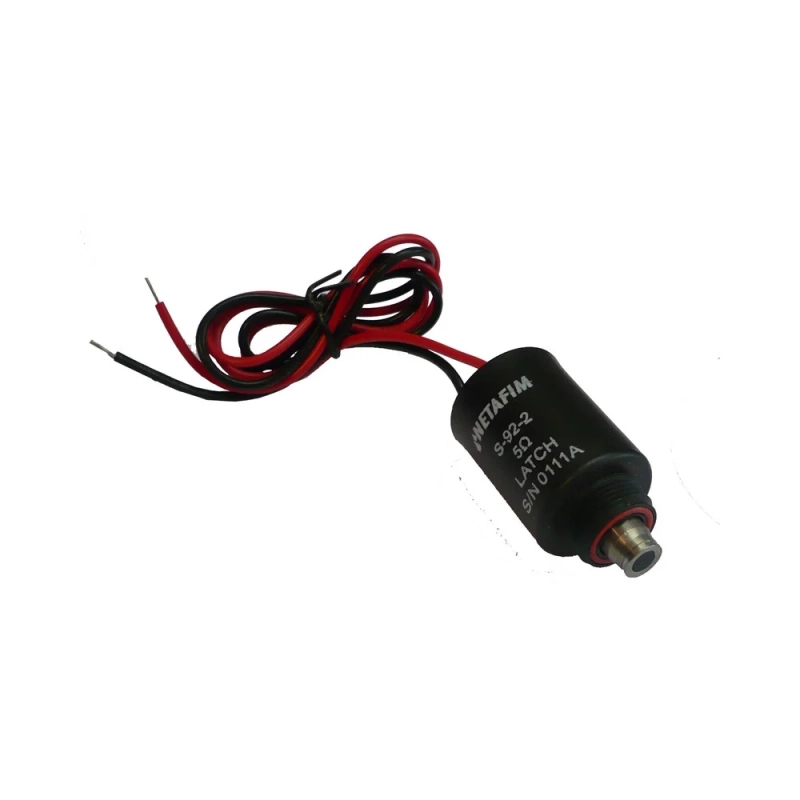

Solénoïde électrique 9V AC pour vanne NETAFIM DOROT SERIE 80.
Il est prévu pour fonctionner avec un signal de type 9-12V DC Impulsion (ou latch en anglais), donc avec un programmateur à pile générant une commande type 12V DC impulsion.
Solénoïde Dorot - 9V et 24V : Caractéristiques
Marque : Netafim
Pièce détachée pour électrovanne Dorot série 75 et 80
Electrovannes Dorot (Modèles) :
Série 75
Série 80
Solénoïde Dorot - 9V et 24V : Avantages
Compatible avec toutes les électrovannes d'arrosage Dorot 75 et 80
Conception à haut rendement énergétique et basse consommation
Conçu en matériaux ultra-durables et robustes pour une longévité maximale
Empêche les infiltrations d'eau et protège les composants électriques essentiels
Pré-câblé avec un fil de contrôle d'électrovanne de 46 cm
Le plongeur captif permet une maintenance facile du solénoïde
Contrôle manuel en un quart de tour pour l'activation/arrêt
Installation facile sans outil
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
