Electrovanne RICHDEL S 2400 1 Electrovanne RICHDEL S 2400 1 Electrovanne RICHDEL S 2400 1
Marque : Irritrol

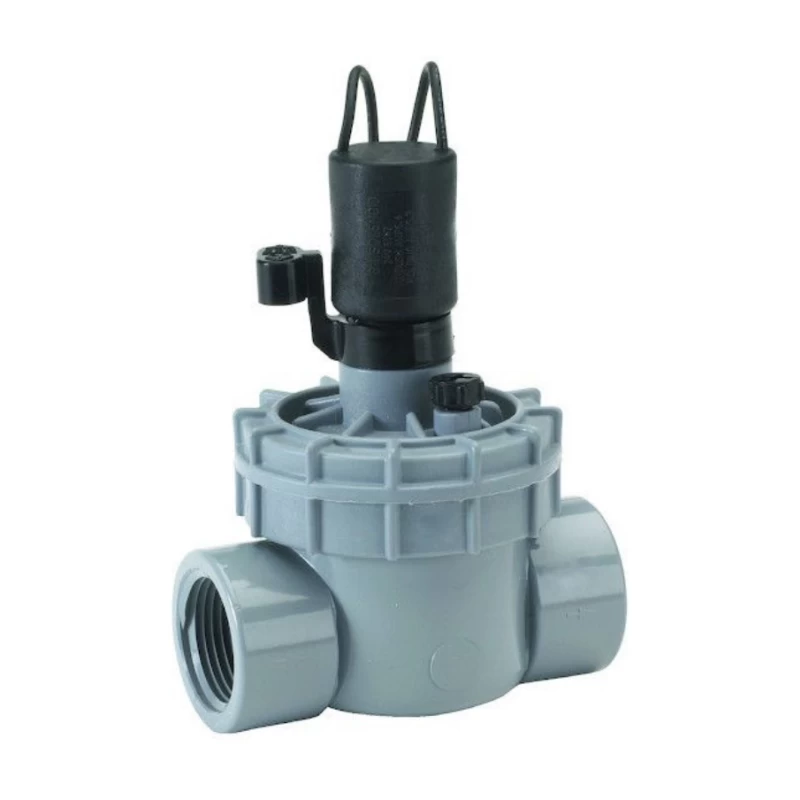

Electrovanne RICHDEL S 2400 1" NR 24V - Irritrol

Électrovanne RICHDEL S 2400 1
19,95€
TTC
l'unité

En réapprovisionnement

Garantie : 1 an


04-09-25

Modèle : Aucune disponibilité

Quantité

-
+
Ce message par défaut d'une erreur ne devrait pas être affiché...

L'électrovanne Irritrol® série 2400 sont des solutions populaires parmi les utilisateurs grâce à leur conception pratique et leur fiabilité. Leur capot taraudé permet une maintenance facile sans avoir à retirer l’ensemble du système. Conçues en PVC robuste et résistant à la corrosion et aux UV, ces vannes assurent des performances durables et une grande longévité. Elles sont parfaites pour une utilisation résidentielle avec un diamètre de 1" et offrent plusieurs configurations de connexion pour s'adapter à diverses installations.

Caractéristiques

  • Marque: Irritrol.

  • Corps en PVC.

  • Pression de service entre 0.7 et 10 Bars.

  • Perte de charge de 0.21 minimum et 0.45 maximum..

    • Plage de débit : 0,7 à 7 m³/h adaptée à une variété d’applications résidentielles.

  • Plage de pression : 07 à 10 bar permettant une utilisation flexible dans différents systèmes d'irrigation.

  • Fermeture lente.

  • Modèles : 1" Mâle/mâle et 1" Femelle/femelle.

  • Electrovannes équipées de solenoides 24 volts.

Conception du capot fileté

  • Facilité d'entretien : La conception du capot fileté permet un entretien rapide et facile sans retrait du système.

Diaphragme robuste à double perle

  • Fiabilité : Le diaphragme à double perle assure une étanchéité optimale, réduisant les risques de fuites et améliorant la durabilité.

Purge interne et externe

  • Fonctionnement manuel : Les options de purge interne et externe permettent un fonctionnement manuel pratique pour des opérations de rinçage et de maintenance.

Système de comptage en acier inoxydable

  • Durabilité : Le système de comptage entièrement en acier inoxydable garantit un fonctionnement cohérent et fiable de la vanne.

Construction en matériaux Résistants

  • Robustesse : Fabriquées en PVC, polypropylène et acier inoxydable robustes, ces vannes résistent à la corrosion et aux UV, assurant ainsi des performances durables à long terme.

Solénoïde Encapsulé

  • Protection : Le solénoïde encapsulé et moulé par injection, avec un piston hexagonal captif, offre une protection accrue contre les éléments, améliorant la fiabilité et la longévité de la vanne.

Fonctionnalités additionnelles

  • Joint de siège de soupape : Offre une excellente étanchéité et une longue durée de vie.

  • Tube de purge flottant : Permet une dilatation thermique sans affecter les performances de la vanne.

  • Garantie de 5 ans : Assure la tranquillité d'esprit des utilisateurs grâce à une garantie prolongée.

Conclusion

Les électrovannes Irritrol® série 2400 sont idéales pour les utilisateurs recherchant une solution fiable, facile à entretenir et durable pour leurs besoins d'irrigation résidentielle. Avec leurs multiples fonctionnalités et configurations, ces vannes offrent une performance optimale et une grande flexibilité d'installation.

Comment bien monter une électrovanne sur son système d'arrosage ?

Retrouvez notre article pour tout savoir (différences 9V/24V, débit, dimensions,..) sur les électrovannes en cliquant ici.

1. Ne dévissez pas le solénoïde si celui-ci fonctionne. (Pour ouvrir manuellement l'électrovanne, ouvrez la vis de purge)

2. Utilisez des raccords DURA pour monter vos électrovannes sur votre système. Grâce à l'écrou tournant taraudé, le montage et démontage est un jeu d'enfants.

3. Rentrez vos électrovannes au sec l'hiver pour éviter des courts-circuits

4. Utilisez des connexions étanches types DBM pour raccorder les câbles d'alimentations. Cela va vous permettre d'éviter les courts-circuits.

5. Évitez de monter des électrovannes sur des raccords en métal/laiton. Plastique contre métal ne fait pas bon ménage. Utilisez des raccords  à compression après les raccords DURA.

6. Évitez de placer les électrovannes à la verticale. La membrane n'est pas faite pour être à la verticale, il faut donc installer les électrovannes à l'horizontale. Sinon vous pouvez avoir des fuites.

7. Pour éviter les fuites, enroulez le filetage de électrovanne avec du téflon.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

    50

    65

    80

    90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

  • Cannelé : emboîté manuellement, moins cher, démontage compliqué.
  • A bague : vissé, démontable, recommandé pour le potager.

Goutteur auto-régulant :

  • Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).

  • Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.

  • Fonction principale : compensation de pression.

Goutteur anti-vidange :

  • Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).

  • Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
    - Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
    - Réduit le stress hydrique sur les plantes,
    - Évite l’entrée d’air ou de boues dans le réseau.

  • Fonction principale : maintenir le réseau plein.

À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple :  Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim


C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø      16      20     25     32    40    50      63      75       90      100
PEBD 3
bar (m³)

     0,8

     1,2

     2,1

     3,3






PEBD 3
bar (m³)



     1,8

     3,1

    4,8

    7,5

    11,9



PEBD 3
bar (m³)

     0,6


     1,6

     2,5

    4,1

    6,2

    10,1



PEBD 3
bar (m³)




     3,3

    5,3

    8,2

     13

     18,5

      26,6

      39,7
PEBD 3
bar (m³)


     1,1

     1,8

     2,9

    4,5

    7,1

    11,2

       16

       23

      34,4
PEBD 3
bar (m³)



     1,4

     2,3

    3,6

    5,6

     8,9

     12,6

       18,1

         27
PEBD 3
bar (m³)





    4,8

    7,5

    11,9

     16,9

       24,4

      36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

  • En 60 secondes : (10/30) x 60 = 20L
  • En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

Capture decran 2023 01 16 a 10.00.59
  • HA : hauteur d’aspiration
  • HR : hauteur de refoulement
  • PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
  • PR : pression de refoulement

  • Fileté : mâle
  • Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.

  • 4 bars : arrosage goutte à goutte
  • 6 bars : arrosage de surface (ou enterré avec une gaine)
  • 10 bars : arrosage enterré (sans protection)
  • 16 bars : enterré pour eau potable (sans protection)
