Connexion étanche DBRY pour câble - 3M
Stock disponible
Garantie : 1 an
Réapprovisionnement le
03-02-25
Quantité : Aucune disponibilité
Quantité
Connexion étanche DBRY 3M pour câble électrique
Description
- Excellent pour les applications en milieu humide telles que les terrains de golf, les contrôles d'irrigation et l'éclairage extérieur

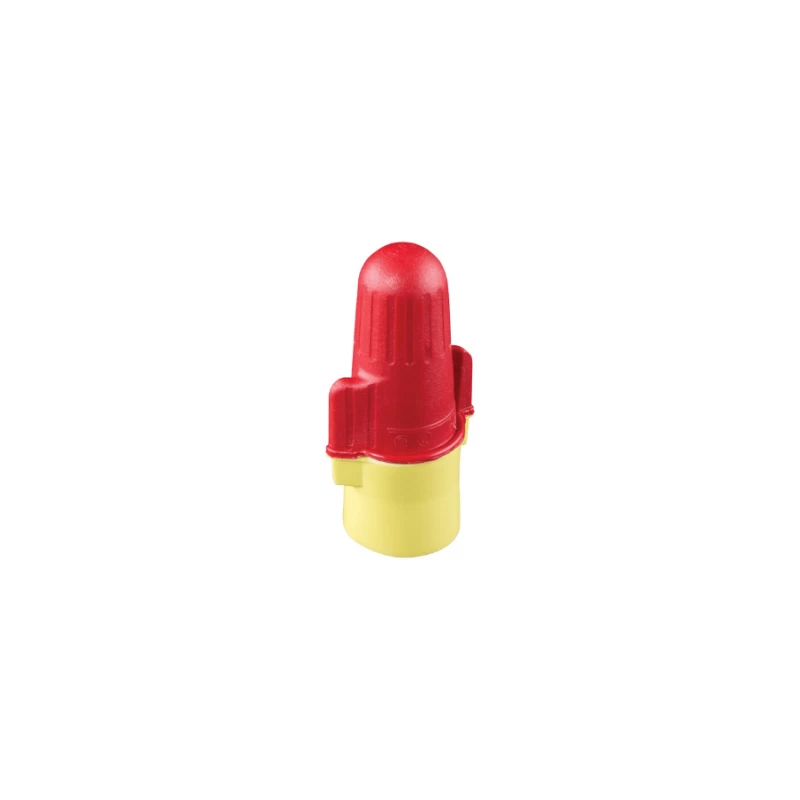

- Contient un connecteur à ressort 3M™ avec différentes tailles en fonction des différents calibres de fil
- Homologué UL pour l'enfouissement direct à une tension nominale de 600 V

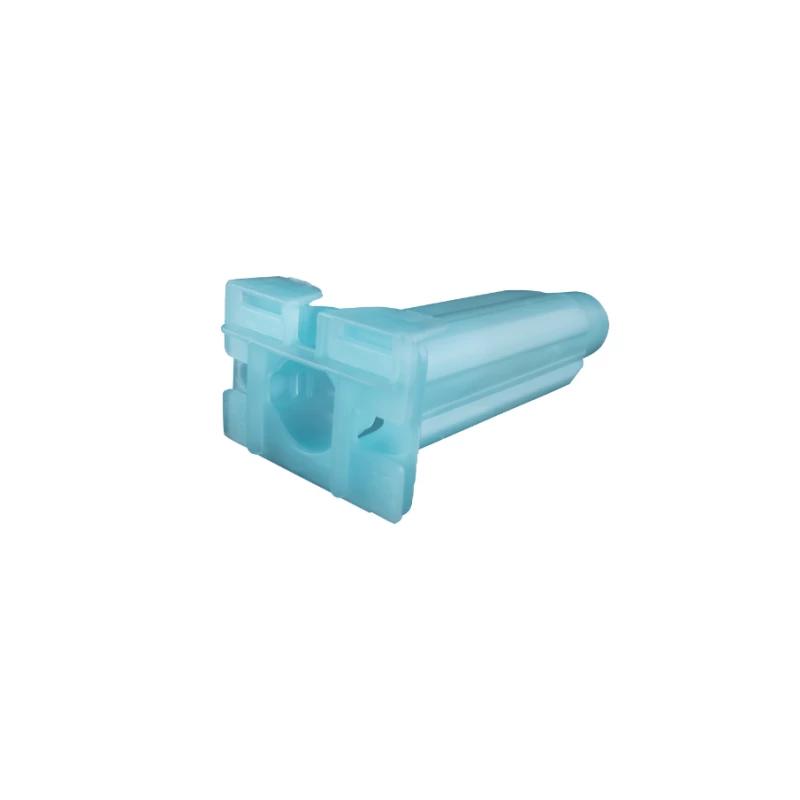

- Tube résistant aux UV prérempli de graisse résistant à l'humidité

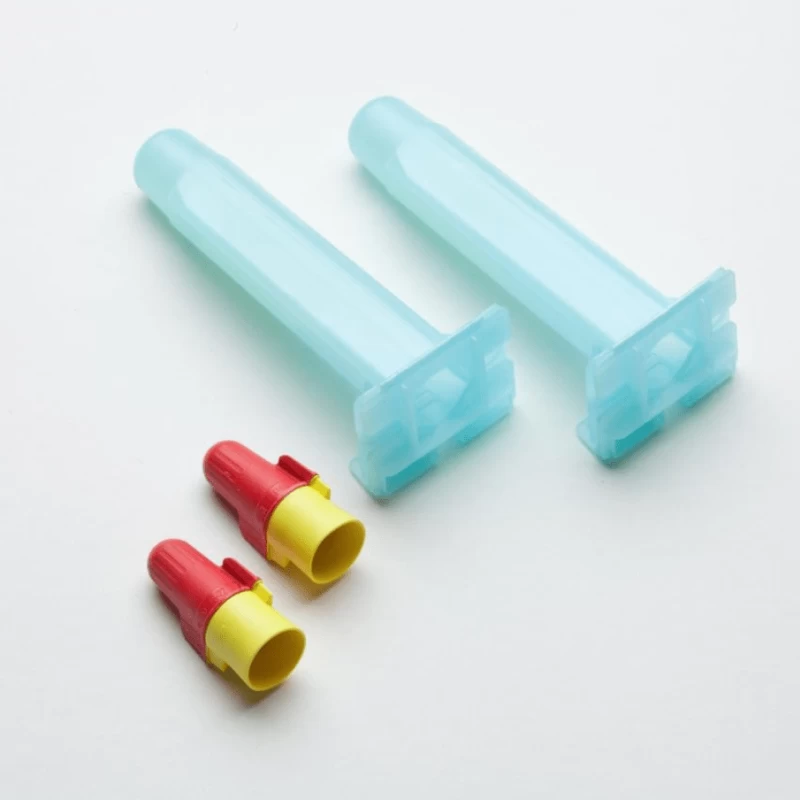

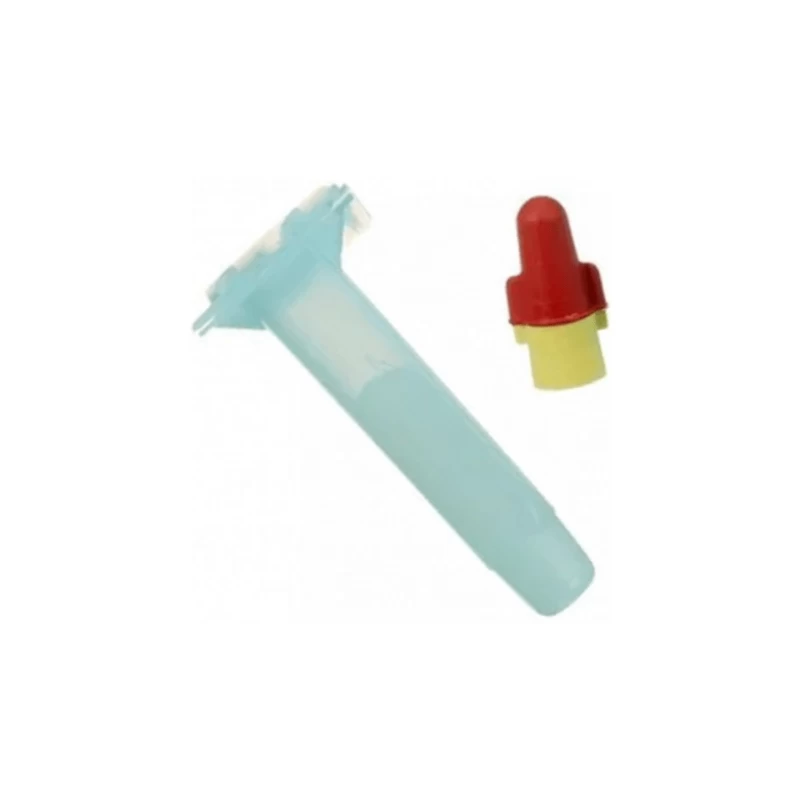

Le kit de connexion souterraine étanche 3M™ est un connecteur électrique de qualité supérieure résistant à l'humidité. Ce kit de connexion souterraine étanche contient un connecteur à ressort 3M.
Utilisez le kit de connexion souterraine étanche 3M™ pour connecter électriquement et étanchéifier un fil d'isolation plus épais. Ce kit de connexion souterraine étanche se compose d'un connecteur à ressort 3M et d'un tube résistant aux UV et aux chocs prérempli de graisse résistant à l'humidité. Excellent pour les applications en milieu humide telles que les terrains de golf, les contrôles d'irrigation et l'éclairage extérieur.
Caractéristiques
- Marque : 3M
- Modèle : DBRY
- Vendu : à l'unité et en lot de 10 pièces
- Résistant aux environnements humides
Détails
Connecteur de fil | R/Y+ |
Couleur du produit | Jaune, Rouge |
Diamètre externe maximal de l'isolation | 3,68 mm (0,145 po) |
Diamètre externe maximal de l'isolation (métrique) | 3.7 mm |
Graissage contre la corrosion | Oui |
Largeur de la fermeture | 2.54 cm |
Longueur du bouchon | 93 mm |
Marques | 3M™ |
Matériau d'isolation | Le tube est en polypropylène résistant aux UV |
Méthode d'encapsulation | Connecteur à ressort étanche à l'humidité |
Plage de température d'application (Celsius) | 0 à 49 degrés Celsius |
Plage de températures de fonctionnement (Celsius) | -40 °C to 105 °C |
Retardateur de flamme | UL-94 V-2 |
Style du connecteur | Enfouissement direct |
Taille maximale du conducteur | 6 mm² |
Taille minimale du conducteur | 1 mm² |
Température de fonctionnement (Celsius) | -40 °C to 105 °C |
Température de fonctionnement maximum (Celsius) | 105 null |
Tension maximale recommandée | 600 V |
Tension nominale maximale | 600 V |
Type de connecteur de fils | Sping Connector |
Type de connexion | Fil |
Type de produit | Connecteur |
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
