Regard de vanne - Irritec
En réapprovisionnement
Garantie : aucune
23-10-26
Modèle : Aucune disponibilité
Quantité

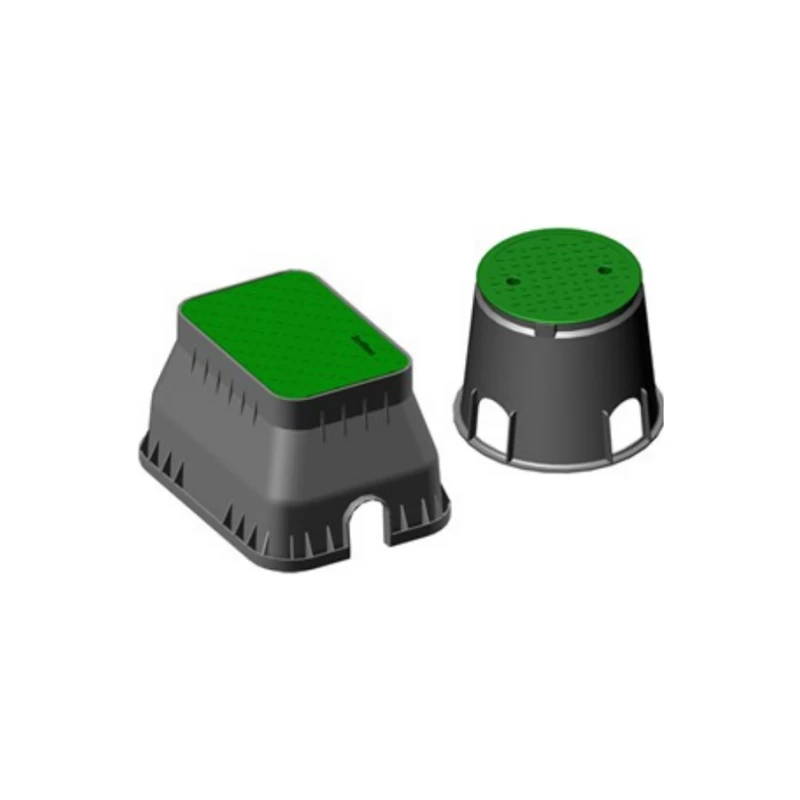

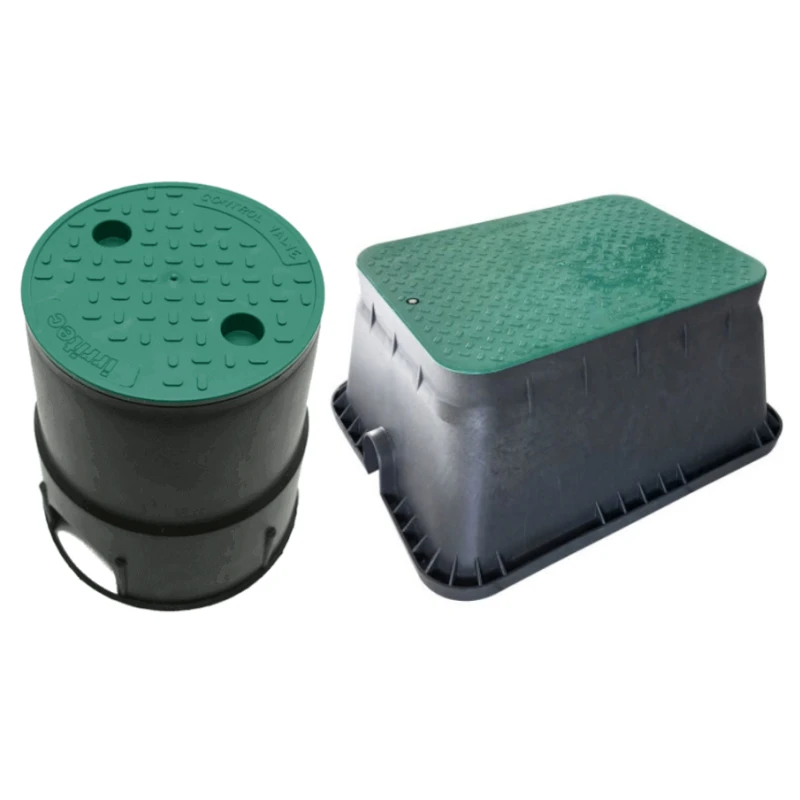

Le regard de vanne Irritec permet de protéger et de maintenir facilement accessibles les vannes, électrovannes et raccordements d’un réseau d’arrosage enterré.
Fabriqué en polypropylène résistant aux intempéries et traité contre les UV, il protège les équipements installés sous terre tout en facilitant leur accès pour les opérations de réglage, d’entretien ou de remplacement.
Les différents modèles permettent d’adapter le regard à la configuration de l’installation : du Mini rond 6", destiné à une vanne ou une électrovanne, aux modèles Rectangle 12 et Jumbo, capables d’accueillir plusieurs électrovannes.
Les ouvertures prédécoupées facilitent le passage des canalisations. Le couvercle anti-glissement et la fermeture par boulon assurent un accès pratique et sécurisé aux équipements.
Caractéristiques
Marque : Irritec
Matière : polypropylène
Regards polypropylène noir, couvercle vert
Traités anti-UV
Couvercle anti-glissement
Légèreté et simplicité d’utilisation
Modèles
| Modèle | Utilisation | Hauteur | Dimensions haut | Dimensions bas |
|---|---|---|---|---|
| Mini rond 6" | 1 vanne, électrovanne ou purge | 23 cm | Ø 17 cm | Ø 20 cm |
| Rond 10" | 1 vanne ou électrovanne de grande taille | 25 cm | Ø 19 cm | Ø 32 cm |
| Rectangle 12 | 1 à 3 électrovannes | 30 cm | 31 × 45 cm | 38 × 49,5 cm |
| Jumbo | 1 à 3 électrovannes | 30 cm | 43 × 56 cm | 50 × 64 cm |
Utilisations
Le regard de vanne Irritec est destiné à la protection et à l'accès aux équipements d'un réseau d'arrosage enterré.
Protéger une vanne manuelle ou une électrovanne installée sous terre.
Regrouper plusieurs électrovannes dans un même regard selon le modèle choisi.
Faciliter l'accès aux équipements pour leur réglage, entretien, réparation ou remplacement.
Protéger les raccordements et canalisations contre la terre, les chocs et les interventions liées à l'entretien des espaces verts.
Installer un point de contrôle discret dans un gazon, un massif ou un espace paysager.
Équiper les installations d'arrosage des jardins particuliers, espaces verts et terrains de sport.
Les modèles Rectangle 12 et Jumbo sont particulièrement adaptés lorsque plusieurs électrovannes doivent être regroupées au même endroit.
Avantages
Protection des équipements : protège les vannes, électrovannes et raccordements enterrés.
Polypropylène résistant : matériau léger, imputrescible et adapté à une utilisation extérieure.
Protection anti-UV : corps et couvercle traités pour limiter le vieillissement lié au soleil.
Couvercle anti-glissement : facilite et sécurise l'accès au regard.
Fermeture sécurisée : couvercle maintenu par boulon.
Passage des canalisations facilité : ouvertures prédécoupées pour simplifier l'installation.
Plusieurs formats disponibles : solution adaptée aussi bien aux petites installations qu'aux réseaux comportant plusieurs électrovannes.
Accès rapide pour la maintenance : permet d'intervenir facilement sur les équipements enterrés.
Intégration discrète : couvercle vert adapté aux espaces engazonnés et paysagers.
Conseils
Choisir le bon modèle
Le choix du regard dépend principalement du nombre et de l'encombrement des vannes ou électrovannes à protéger.
Mini rond 6" : pour protéger une vanne, une électrovanne ou un système de purge.
Rond 10" : pour une vanne ou une électrovanne de plus grande taille.
Rectangle 12 : permet de protéger de 1 à 3 électrovannes.
Jumbo : permet également de protéger de 1 à 3 électrovannes, avec un volume intérieur plus important.
Prévoyez suffisamment d'espace autour des équipements afin de pouvoir accéder facilement aux raccords et aux électrovannes lors des opérations de maintenance.
Prévoir un accès facile
Installez le regard dans un emplacement accessible, notamment pour pouvoir fermer manuellement une vanne ou intervenir sur une électrovanne sans devoir démonter le réseau.
Dans un espace engazonné, le couvercle doit idéalement être positionné au niveau du sol fini afin de ne pas gêner l'entretien de la pelouse.
Préparer le fond du regard
Lors de la pose, prévoyez un fond suffisamment stable et drainant. Un lit de gravillons peut être utilisé afin de favoriser l'évacuation de l'eau et d'éviter qu'elle ne stagne durablement autour des équipements.
Le regard n'a pas vocation à constituer une enceinte parfaitement étanche : il protège les équipements tout en permettant l'évacuation de l'eau.
Prévoir suffisamment d'espace pour intervenir
Ne choisissez pas un regard uniquement en fonction de la possibilité d'y faire entrer les électrovannes. Il doit également permettre de manipuler les raccords, câbles et vannes pour les opérations d'entretien.
Si l'installation comporte plusieurs électrovannes ou des raccordements volumineux, privilégiez un modèle plus grand plutôt que de disposer les équipements de manière trop compacte.
Tester l'installation avant de remblayer
Après raccordement, mettez le réseau sous pression et vérifiez l'absence de fuite au niveau des vannes, électrovannes et raccords.
Pour une installation automatisée, testez chaque électrovanne individuellement depuis le programmateur avant de terminer la mise en place du terrain.
À savoir sur les électrovannes 9 V et 24 V
Le regard peut accueillir des électrovannes utilisées avec différents types de programmateurs.
24 V : généralement associé à un programmateur alimenté sur secteur.
9 V : généralement associé à un programmateur fonctionnant sur piles.
Le choix de l'électrovanne et du solénoïde doit être compatible avec le programmateur utilisé.
Entretien
Contrôlez régulièrement l'état du regard et de son couvercle. Retirez si nécessaire la terre, les feuilles ou les végétaux susceptibles de gêner l'ouverture.
Un accès dégagé facilite les interventions sur les électrovannes et permet de détecter rapidement une éventuelle fuite dans le réseau.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
