Devis
Tuyau avec goutteurs intégrés PCD - Rain-Bird
Stock disponible
Garantie : 2 ans
Livraison à partir du
07-10-25
Quantité

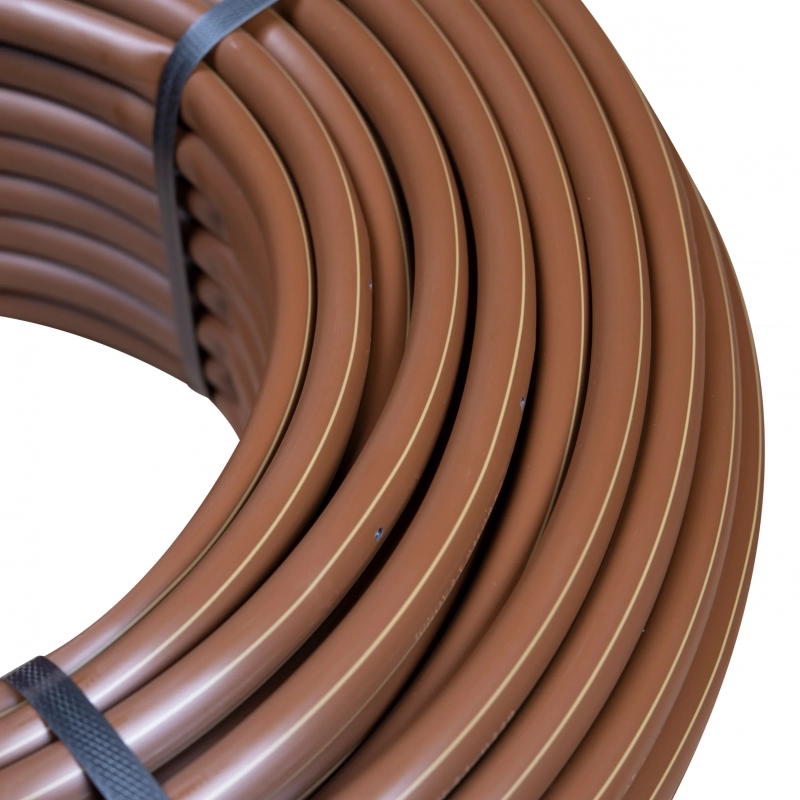

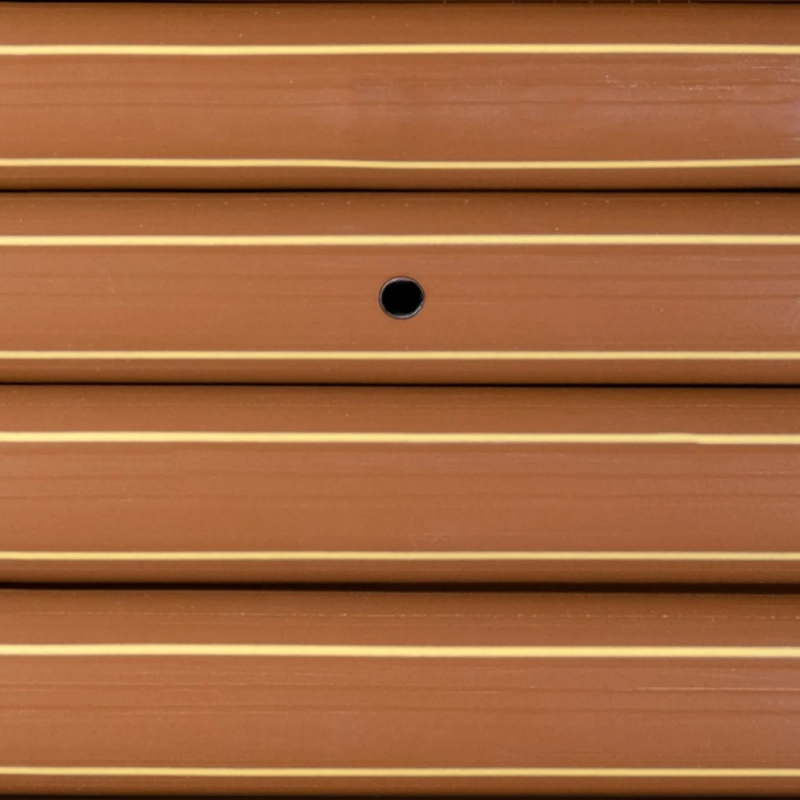

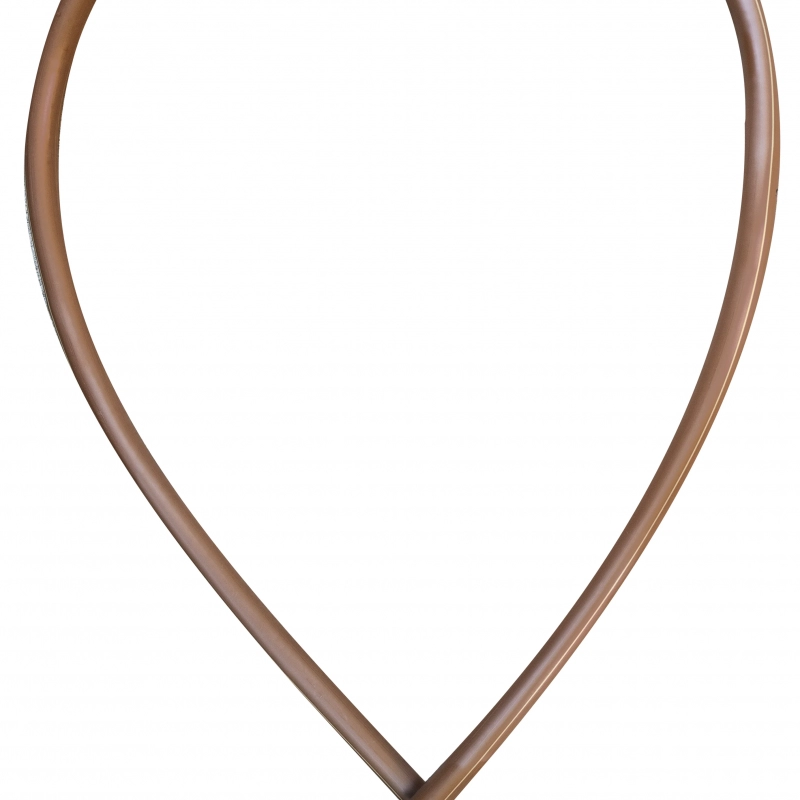

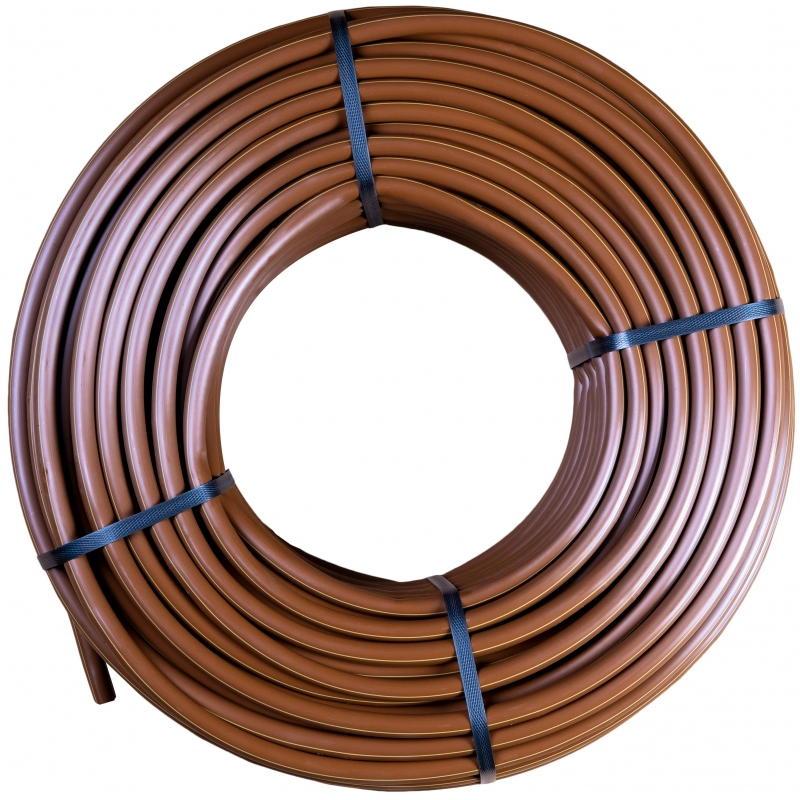

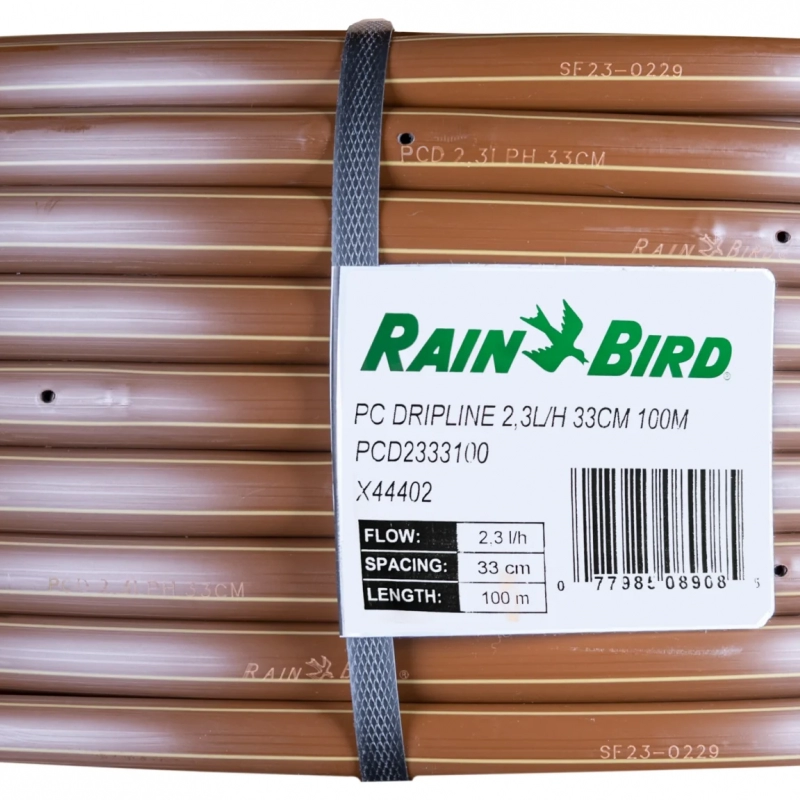

Tuyau goutteur intégré plat, en ligne à auto-régulation, pcd 2,3l/h, écartement 33 cm, roule de 100 mètres, Ø16mm : Le plus flexible des goutteurs en ligne autorégulant qui ne s’entortille pas !
Le goutteur en ligne Rain Bird PCD est à compensation de pression, ce qui permet un débit uniforme dans toute la zone.
La conception simple du goutteur de Rain Bird réduit la perte de pression en ligne, permet l’installation de longueurs plus importantes, ce qui simplifie l’implantation et réduit le temps de pose.
Caractéristiques
Pression : 0,58 à 4,14 bars (8,5 à 60 psi)
Débit : 2,3 l/h (0,6 GPH)
Température : Eau : Jusqu'à 37,8° C, Ambiante : Jusqu'à 51,7° C
Filtration requise : 120 mesh
Diam ext. : 15,90 mm
Diam int. : 13,61 mm
Épaisseur : 1,14 mm
Espacement goutteurs : 33 cm
Longueur rouleaux : 100 m
Couleur des rouleaux : marron
Type de goutteur : autonettoyant et autorégulant
- Avantages

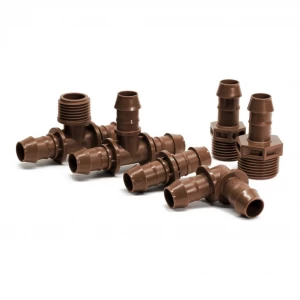

Compatible avec les raccords à insertion XF Rain Bird, les raccords à compression , les raccords à insertion de 17 mm et les raccords LOC
Les informations gravées au laser sur le tuyau et les orifices du goutteur sont faciles à repérer.
Fiabilité :La conception de goutteurs auto-régulants en ligne garantit un débit constant sur toute la longueur latérale, offrant ainsi une plus grande uniformité pour une fiabilité accruesur une plage de pressions comprise entre 0,58 et 4,14 bar
Le goutteur PCD à rinçage automatique élimine rapidement les gravillons et les débris, assurant ainsi un approvisionnement en eau ininterrompu.
Durabilité :Le tuyau double couche (couleur brune sur noir) présente une résistance inégalée aux produits chimiques, à la formation d’algues et aux UV.
Les goutteurs intégrés
Le goutteur intégré comme son nom l’indique est un goutteur qui est compris dans le tube de polyéthylène (PE). Il se situe à l’intérieur du tuyau goutte à goutte.
Parmi les avantages, le goutteur intégré est très rapide et facile à mettre en place pour déployer un arrosage goutte à goutte. Ce système permet d’arroser simplement vos rangées de plantations. La membrane ainsi qu’un labyrinthe dans le tube permettent d’éliminer toutes les impuretés présentes dans l’eau. Le goutteur intégré possède donc une fonction autonettoyante. De par son diamètre de 16 mm, les frottements dans le tuyau sont diminués et la vitesse de l’eau est constante.
Le débit des goutteurs intégrés varie de 0.6 à 2.3 litres par heure.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
La garantie de ces produits se limite exclusivement au remplacement du matériel, si le matériel est reconnu défectueux du point de vue de sa fabrication. La garantie ne prendra pas effet si la détérioration du produit a été causée par une mauvaise manipulation, installation ou traitement reçu. De même, la garantie ne sera pas valable pour les cas où le matériel est installé ou mis en service pour un usage pour lequel il n'a pas été fabriqué ou conçu. Sont exclus de cette garantie les dommages et défauts causés par des agents extérieurs tels que les animaux, les intempéries, une mauvaise filtration de l'installation, le colmatage des goutteurs, la surpression, l'utilisation d'agents chimiques agressifs, etc. La garantie de nos produits est de 3 ans à compter du jour de livraison du matériel et les réclamations ne seront acceptées que pendant ces 3 ans de validité.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
