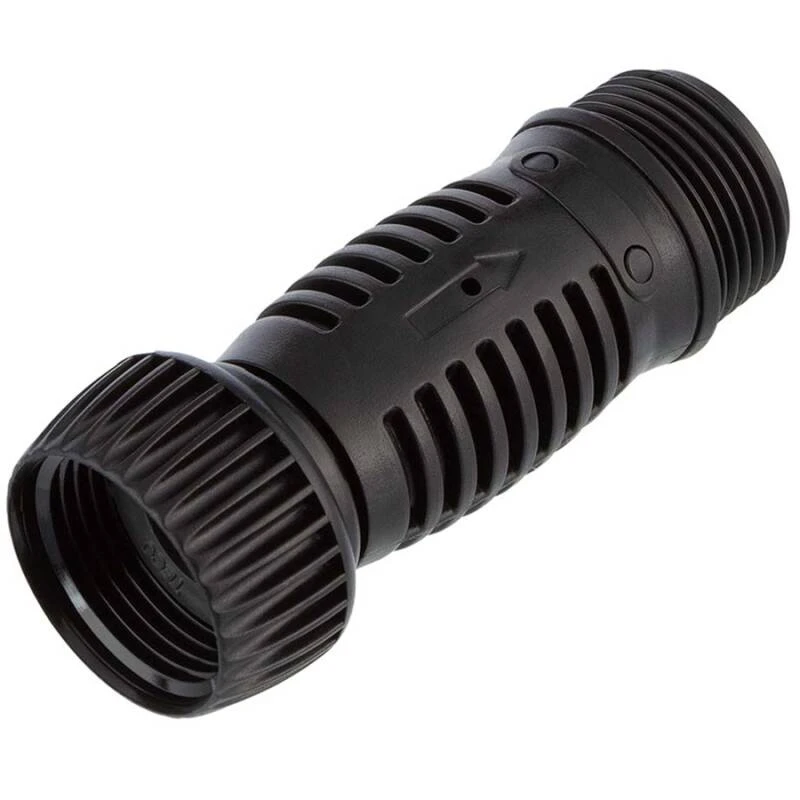

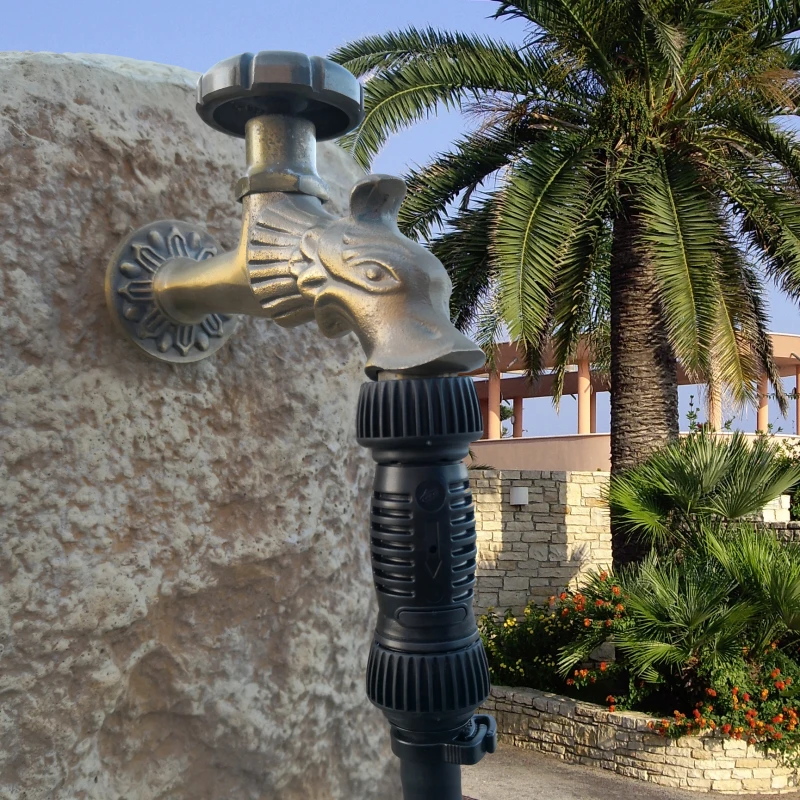

Réducteur de pression en ligne FM 3/4" - Teco

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

Jardinet réalise des études d’arrosage pour les professionnels. Pour étudier votre installation, merci de nous communiquer les informations disponibles concernant votre projet, notamment le débit et la pression au point d’eau, ainsi qu’un plan ou un croquis de la zone à arroser.

Pour les particuliers, nous pouvons vous conseiller dans le choix des équipements et vous aider à identifier les produits adaptés à votre installation.

La différence concerne principalement leur alimentation électrique et le type de programmateur compatible.

• Électrovanne 24 V AC : elle fonctionne avec un programmateur alimenté sur secteur, qui délivre une basse tension alternative de 24 V.

• Électrovanne 9 V DC : elle fonctionne avec un programmateur à piles compatible, qui commande généralement l’ouverture et la fermeture par impulsions électriques.

Ces deux modèles ne sont pas interchangeables sans vérifier la compatibilité du programmateur. Avant votre achat, assurez-vous de choisir une électrovanne correspondant à votre installation.

L’unité l/h signifie « litres par heure ». Elle indique le volume d’eau distribué par un goutteur en une heure, dans les conditions de pression prévues par le fabricant.

Par exemple, un goutteur de 2 l/h délivre théoriquement 2 litres d’eau en une heure de fonctionnement. Un goutteur de 4 l/h délivre 4 litres sur la même durée.

Pour calculer le volume distribué par une installation, multipliez le débit de chaque goutteur par leur nombre, puis par la durée d’arrosage. Par exemple, 10 goutteurs de 2 l/h fonctionnant pendant 30 minutes distribuent environ 10 litres d’eau au total.

Les raccords rapides d’arrosage Claber sont généralement compatibles avec le système de raccordement rapide courant de Gardena. Cette compatibilité concerne les raccords de même type et de même dimension.

Vérifiez toutefois la forme du raccord et son usage : certains accessoires spécifiques, embouts ou systèmes de raccordement ne sont pas nécessairement interchangeables.

Ces deux types de raccords permettent de relier des tuyaux, mais leur système de fixation diffère.

• Raccord cannelé : le tuyau s’emboîte sur une partie munie de stries qui assurent son maintien. Selon le tuyau et le raccord, un collier de serrage peut être nécessaire. Le montage est simple, mais le démontage peut être difficile.

• Raccord à bague : le tuyau est maintenu par une bague de serrage ou de verrouillage. Ce système permet un raccordement fiable et facilite généralement le démontage pour l’entretien ou la modification du réseau.

Les raccords à bague pour goutte-à-goutte sont notamment utilisés sur les tuyaux de petits diamètres, selon les modèles. Attention à ne pas les confondre avec les raccords à compression destinés aux réseaux d’alimentation en polyéthylène de plus gros diamètre. Choisissez toujours un raccord adapté au diamètre extérieur du tuyau et à son usage.

Goutteur auto-régulant :

• Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).

• Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.

• Fonction principale : compensation de pression.

Goutteur anti-vidange :

• Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).

• Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
  - Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
  - Réduit le stress hydrique sur les plantes,
  - Évite l’entrée d’air ou de boues dans le réseau.


• Fonction principale : maintenir le réseau plein.

À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple :  Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim

C’est un tuyau qui possède déjà des goutteurs incorporés.

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Le débit maximal dépend principalement du diamètre intérieur du tuyau, de la pression disponible, de sa longueur, du matériau et des pertes de charge dues aux frottements et aux raccords.

Un diamètre plus important permet généralement de transporter un débit supérieur avec moins de pertes de pression. À l’inverse, un tuyau trop petit ou trop long peut réduire le débit disponible à son extrémité.

Pour dimensionner une installation, il faut donc tenir compte du débit nécessaire aux équipements raccordés et de la vitesse de circulation de l’eau. À titre de repère, une vitesse d’environ 1,5 m/s est souvent retenue comme valeur à ne pas dépasser dans les réseaux où l’on souhaite limiter les pertes de charge et les risques de coups de bélier.

Il n’existe pas de débit maximal unique valable pour tous les tuyaux. Consultez les caractéristiques techniques du modèle choisi ou faites vérifier le dimensionnement de votre réseau.

Le débit correspond au volume d’eau écoulé pendant une durée donnée. Pour le mesurer simplement, utilisez un récipient dont vous connaissez le volume et chronométrez le temps nécessaire pour le remplir.

Formule :

Débit en litres par heure = volume recueilli en litres ÷ temps en secondes × 3 600.

Pour obtenir le débit en mètres cubes par heure, divisez le résultat en litres par heure par 1 000.

Exemple : un seau de 10 litres se remplit en 30 secondes.

• Débit : 10 ÷ 30 × 3 600 = 1 200 litres par heure.

• Soit 1,2 m³/h.

Cette mesure permet d’estimer le débit disponible au point d’eau. Pour dimensionner un réseau, tenez également compte de la pression, des pertes de charge et du débit demandé par les équipements raccordés.

La pression de l’eau se mesure à l’aide d’un manomètre adapté, installé sur le réseau au point où vous souhaitez effectuer la mesure.

La pression indique la force exercée par l’eau sur la paroi du tuyau. Elle ne doit pas être confondue avec le débit : une installation peut présenter une pression élevée, mais un débit insuffisant si le diamètre du tuyau est trop petit ou si les pertes de charge sont importantes.

À titre de repère, 1 bar correspond approximativement à 10 mètres de colonne d’eau. Pour choisir vos équipements, vérifiez la pression disponible en fonctionnement ainsi que la plage de pression recommandée par le fabricant.

• HA : hauteur d’aspiration

• HR : hauteur de refoulement

• PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)

• PR : pression de refoulement

La hauteur manométrique totale (HMT) correspond à l’énergie que la pompe doit fournir pour acheminer l’eau jusqu’au point d’utilisation. Elle s’exprime en mètres de colonne d’eau.

Pour une estimation simplifiée, on additionne :

• Hauteur d’aspiration (HA) : dénivelé entre le niveau d’eau à aspirer et la pompe.

• Hauteur de refoulement (HR) : dénivelé entre la pompe et le point de sortie.

• Pertes de charge (PC) : pertes liées aux frottements dans les tuyaux, aux raccords, aux coudes et aux équipements.

• Pression nécessaire au point de sortie : à convertir en hauteur d’eau. À titre indicatif, 1 bar correspond à environ 10 mètres de colonne d’eau.

La formule simplifiée est donc :

HMT = HA + HR + PC + hauteur correspondant à la pression nécessaire en sortie.

Le calcul exact dépend de la configuration de l’installation et du débit recherché. Pour sélectionner une pompe, comparez la HMT calculée avec la courbe de performance du modèle envisagé, au débit souhaité.

Ces termes désignent deux types de filetages utilisés pour assembler des raccords, tuyaux et équipements.

• Fileté : le filetage est situé à l’extérieur de la pièce. Il s’agit d’un embout mâle.

• Taraudé : le filetage est situé à l’intérieur de la pièce. Il s’agit d’un raccord femelle.

Un embout fileté se visse donc dans un raccord taraudé de dimension compatible. Pour assurer l’étanchéité, vérifiez le type de filetage et le système d’étanchéité requis : certains assemblages nécessitent un joint, tandis que d’autres utilisent un dispositif adapté au filetage.

Il n’existe pas de profondeur universelle garantissant qu’un tuyau ne gèlera pas. Le risque dépend notamment de la région, de l’intensité et de la durée du gel, de la nature du sol et de l’exposition de la canalisation.

Pour une installation enterrée, prévoyez une profondeur adaptée aux conditions climatiques locales et aux règles applicables. En période hivernale, il est également conseillé de vidanger les tuyaux et les équipements exposés au gel lorsque cela est possible.

Les parties aériennes, les raccords, les robinets et les électrovannes sont particulièrement exposés et peuvent nécessiter une protection spécifique.

Pour alimenter une installation en eau potable, il est important de choisir un tuyau adapté au contact avec l’eau destinée à la consommation humaine et présentant une pression nominale suffisante.

Nous vous recommandons le tuyau en polyéthylène PEHD pour eau potable – 16 bars. Conçu pour les réseaux d’alimentation en eau potable, il offre une résistance à la pression adaptée à de nombreuses installations.

Avant de choisir votre tuyau, vérifiez le diamètre nécessaire, la pression de votre réseau et la compatibilité des raccords avec le tuyau sélectionné.

Pour identifier le diamètre d’un tuyau, il faut distinguer le diamètre extérieur et le diamètre intérieur.

• Diamètre extérieur : mesurez la distance d’un bord extérieur à l’autre, en passant par le centre du tuyau.

• Diamètre intérieur : mesurez l’ouverture intérieure du tuyau. Cette dimension influence directement le débit et les pertes de charge.

Pour choisir un raccord, le diamètre extérieur est généralement la mesure de référence, mais cela dépend du type de raccord et du système utilisé. Pour dimensionner un réseau d’arrosage, il faut également tenir compte du débit nécessaire et de la longueur de la canalisation.

Si vous remplacez un tuyau existant, vérifiez les dimensions indiquées sur celui-ci ou sur sa fiche technique afin de choisir un raccord compatible.

Lorsque les deux tuyaux présentent les mêmes caractéristiques techniques, la principale différence est leur couleur : noire ou marron. Le choix peut donc dépendre de l’intégration visuelle dans l’aménagement.

La couleur seule ne permet toutefois pas de garantir que deux tuyaux ont exactement les mêmes propriétés. Avant de les utiliser, vérifiez leur diamètre, leur pression nominale, leur compatibilité avec les raccords et leur usage prévu.

Dans une installation de goutte-à-goutte, le débit total des goutteurs, asperseurs ou micro-asperseurs raccordés au tuyau ne doit pas dépasser le débit admissible de celui-ci. Un débit trop élevé peut entraîner une baisse de pression en bout de ligne et une répartition irrégulière de l’eau.

La pression indiquée en bars correspond à la pression nominale admissible du tuyau dans les conditions définies par le fabricant. Elle ne désigne pas, à elle seule, un usage exclusif.

À titre indicatif, les tuyaux proposés pour l’arrosage se répartissent souvent ainsi :

• 4 bars : principalement utilisés pour les installations de goutte-à-goutte à basse pression.

• 6 bars : adaptés à certaines installations d’arrosage de surface et, selon le modèle, à des réseaux enterrés protégés.

• 10 bars : utilisés pour certains réseaux d’arrosage enterrés, selon les caractéristiques du tuyau et les conditions de pose.

• 16 bars : destinés aux réseaux nécessitant une résistance nominale plus élevée. Pour l’eau potable, le tuyau doit également être certifié ou déclaré apte à cet usage.

Le choix dépend de la pression réelle du réseau, des éventuels coups de bélier, du diamètre, du matériau et des conditions d’installation. Vérifiez toujours les caractéristiques du produit avant de choisir votre tuyau.
