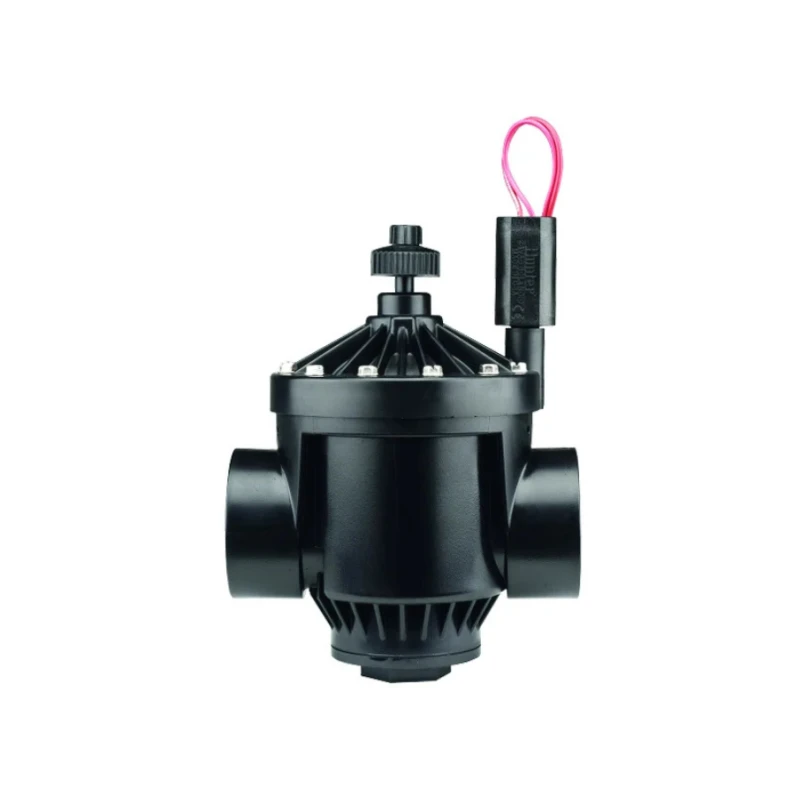

Electrovanne réglable PGV 201 - 2" FF - Hunter
En réapprovisionnement
Garantie : 1 an
12-08-26
Modèle : Aucune disponibilité
Quantité
L'électrovanne Hunter PGV-201 2" FF est une vanne d'arrosage automatique haute performance destinée aux installations nécessitant un débit important. Robuste et fiable, elle est parfaitement adaptée aux réseaux d’irrigation des grands jardins, espaces verts, terrains de sport et installations professionnelles.
Grâce à son réglage de débit intégré (Flow Control), l’électrovanne PGV-201 permet d’ajuster précisément la quantité d’eau délivrée par chaque zone d’arrosage et d’optimiser les performances du réseau. Sa conception en matériaux résistants assure une excellente durabilité, même en usage intensif.
Caractéristiques
Marque : Hunter
Gamme : Série PGV
Modèle : PGV-201
Raccordement : 2" Femelle / Femelle (50 mm)
Corps en PVC haute résistance
Débit : 5 à 34 m3/h
Plage de pression recommandée : 1,5 à 10 bar
Dimensions : 20cm x 17cm x 13cm
Montage possible en ligne ou en angle
Réglage manuel du débit intégré
Membrane renforcée pour une meilleure fiabilité
Purge manuelle interne et externe
Solénoïde encapsulé haute résistance
Couvercle dévissable facilitant la maintenance
Débit adapté aux installations grand débit
Température maximale de fonctionnement : 66 °C
Modèles
Électrovanne Hunter PGV-201-B 24V AC : Électrovanne PGV en ligne/angle BSP 50 mm (2"), chapeau dévissable, avec contrôle du débit et entrée/sortie femelle filetée. La version PGV-201 24V est conçue pour fonctionner avec les programmateurs d’arrosage automatiques sur secteur. Elle convient particulièrement aux réseaux d’arrosage résidentiels de grande superficie, parcs et jardins publics, terrains de sport, installations professionnelles d’irrigation.
Électrovanne Hunter PGV-201-B-DC 9V DC : La version PGV-201 9V DC est équipée d’un solénoïde à impulsion basse consommation compatible avec les programmateurs fonctionnant sur piles. Elle est recommandée pour les installations isolées, les réseaux sans alimentation électrique à proximité, les systèmes d’arrosage avec programmateur autonome.
Utilisations
L’électrovanne Hunter PGV-201 est idéale pour :
les grands jardins privés
les espaces verts municipaux
les parcs et zones paysagères
les terrains de golf et terrains sportifs
les installations d’arrosage automatique professionnelles
les réseaux alimentant plusieurs turbines ou arroseurs grande portée
Son diamètre 2" permet de gérer des débits élevés tout en limitant les pertes de charge dans le réseau.
Avantages
Grande capacité de débit grâce au raccordement 2"
Réglage précis du débit pour adapter l’arrosage à chaque zone
Disponible en 24 V ou 9 V selon le type de programmateur utilisé
Construction robuste adaptée aux usages intensifs
Maintenance simplifiée grâce au couvercle dévissable
Fonctionnement fiable dans le temps grâce à une membrane renforcée
Compatible avec les programmateurs Hunter et la majorité des systèmes d’arrosage automatique
Perte de pression PGV en Bar
| M3/hr | ANGLE 1½" | EN LIGNE 2" | ANGLE 2" |
|---|---|---|---|
| 0.3 | |||
| 1.0 | |||
| 2.5 | |||
| 3.5 | |||
| 4.5 | 0.2 | 0.1 | 0.1 |
| 7.0 | 0.2 | 0.1 | 0.1 |
| 8.0 | 0.2 | 0.1 | 0.1 |
| 9.0 | 0.2 | 0.1 | 0.1 |
| 11.0 | 0.2 | 0.1 | 0.1 |
| 13.5 | 0.3 | 0.1 | 0.1 |
| 18.0 | 0.4 | 0.2 | 0.1 |
| 22.5 | 0.5 | 0.3 | 0.2 |
| 27.0 | 0.8 | 0.4 | 0.3 |
| 30.5 | 0.6 | 0.5 | |
| 34.0 | 0.7 | 0.6 |
Garantie : 1 an
Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
