Electrovanne réglable PGV 151 - 1"½ FF - Hunter
En réapprovisionnement
Garantie : 1 an
12-08-26
Modèle : Aucune disponibilité
Quantité

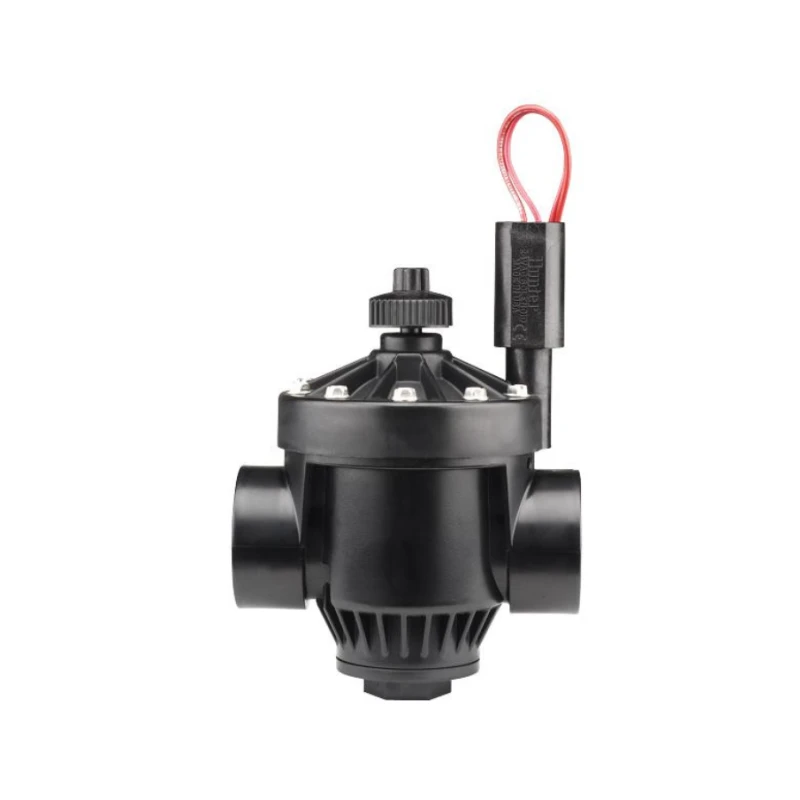

L'électrovanne Hunter PGV-151 1"½ FF est une vanne d'arrosage automatique hautes performances, conçue pour les installations résidentielles de grande taille, les espaces verts et les réseaux d'irrigation professionnels. Robuste et fiable, elle est équipée d'un réglage de débit intégré (Flow Control) permettant d'ajuster précisément le débit d'eau et de protéger efficacement votre installation contre les coups de bélier.
Disponible en version 24V AC pour les programmateurs sur secteur et en version 9V DC pour les programmateurs à pile, cette électrovanne s'adapte à tous les types de systèmes d'arrosage automatique. Sa conception en matériau haute résistance et son diaphragme renforcé garantissent une excellente longévité, même dans des conditions d'utilisation intensives.
Caractéristiques
Marque : Hunter
Gamme : Série PGV
Modèle : PGV-151
Raccordement : 1"½ (40 mm) Femelle / Femelle
Corps en PVC haute résistance
Débit : 5 à 27 m3/h
Plage de pression recommandée : 1,5 à 10 bar
Dimensions : 19cm x 15cm x 11cm
Configuration combinée en ligne ou en angle
Réglage manuel du débit (Flow Control)
Purge manuelle interne et externe
Membrane renforcée à double bourrelet pour une parfaite étanchéité
Vis du couvercle imperdables pour une maintenance simplifiée
Solénoïde encapsulé haute fiabilité
Température maximale de service : 66 °C
Modèles

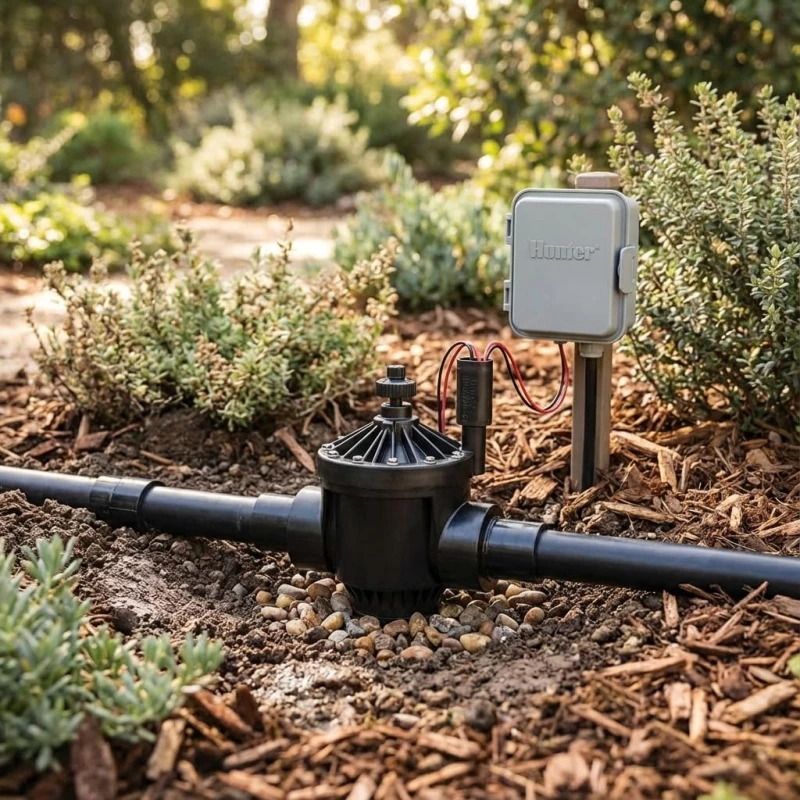

Électrovanne PGV-151-B 24V : Électrovanne PGV en ligne/angle BSP 40 mm (1½"), chapeau dévissable, avec contrôle du débit et entrée/sortie femelle filetée. Cette version est destinée aux installations alimentées par un programmateur d'arrosage sur secteur 24V. Elle convient parfaitement aux jardins, parcs, terrains de sport et installations professionnelles raccordées à un coffret de commande.

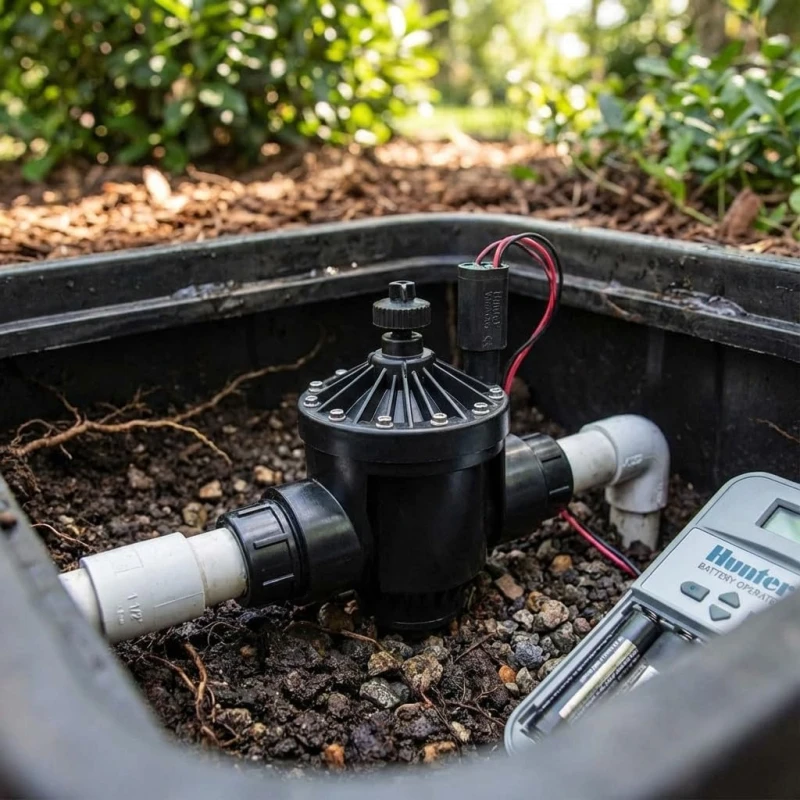

Électrovanne PGV-151-B-DC 9V : Électrovanne PGV en ligne/angle BSP 40 mm (1½"), chapeau dévissable, avec contrôle du débit, entrée/sortie femelle filetée et solénoïde à impulsion CC. Équipée d'un solénoïde bistable 9V, cette version fonctionne avec les programmateurs à pile. Elle est idéale pour les installations éloignées d'une alimentation électrique, les puits, forages, réservoirs ou réseaux autonomes.

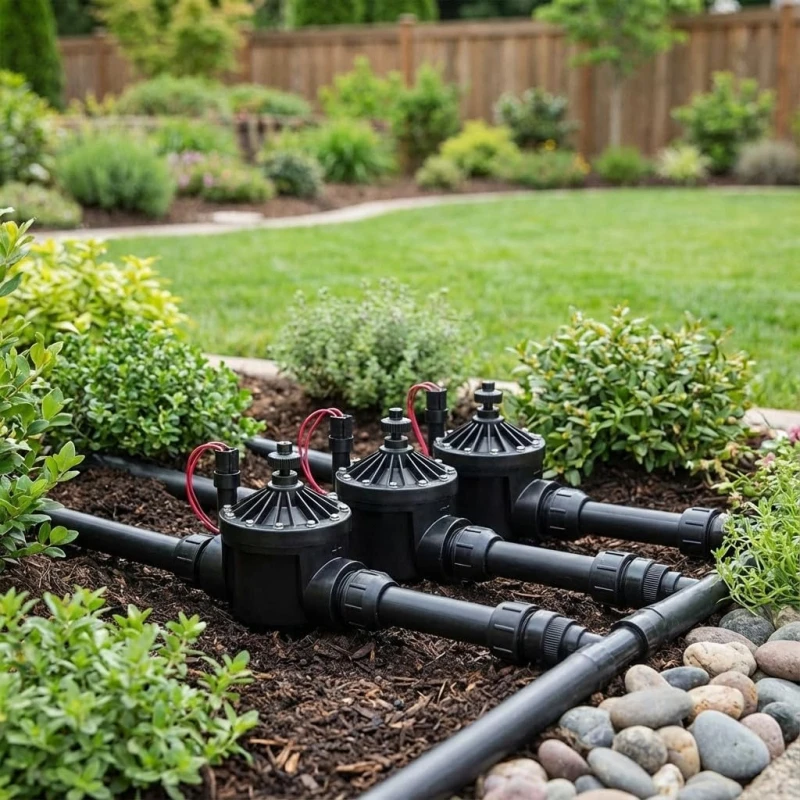

Utilisations
L'électrovanne Hunter PGV-151 est recommandée pour :
les réseaux d'arrosage automatique de moyenne et grande capacité
les espaces verts publics
les jardins résidentiels de grande superficie
les terrains de sport
les systèmes d'irrigation agricole et horticole
les installations alimentant plusieurs turbines ou asperseurs
Son diamètre 1"½ permet de gérer des débits importants tout en limitant les pertes de charge.
Avantages
Très grande robustesse pour une utilisation intensive
Purge manuelle facilitant les essais et la maintenance
Membrane renforcée limitant les risques de fuite
Installation simple grâce au raccordement femelle 1"½.
Compatible avec la majorité des programmateurs Hunter et autres marques en 24V AC ou 9V DC
Excellente fiabilité reconnue par les professionnels de l'irrigation
Perte de pression PGV en Bar
| M3/hr | EN LIGNE 1½" | ANGLE 1½" |
|---|---|---|
| 0.3 | ||
| 1.0 | ||
| 2.5 | ||
| 3.5 | ||
| 4.5 | 0.2 | 0.2 |
| 7.0 | 0.2 | 0.2 |
| 8.0 | 0.2 | 0.2 |
| 9.0 | 0.2 | 0.2 |
| 11.0 | 0.3 | 0.2 |
| 13.5 | 0.3 | 0.3 |
| 18.0 | 0.4 | 0.4 |
| 22.5 | 0.6 | 0.5 |
| 27.0 | 0.8 | 0.8 |
| 30.5 | ||
| 34.0 | |
Garantie : 1 an
Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
