Clapet vanne 3/4" M - Rain-Bird
Stock disponible
Garantie : 1 an
Livraison à partir du
11-03-26
Quantité

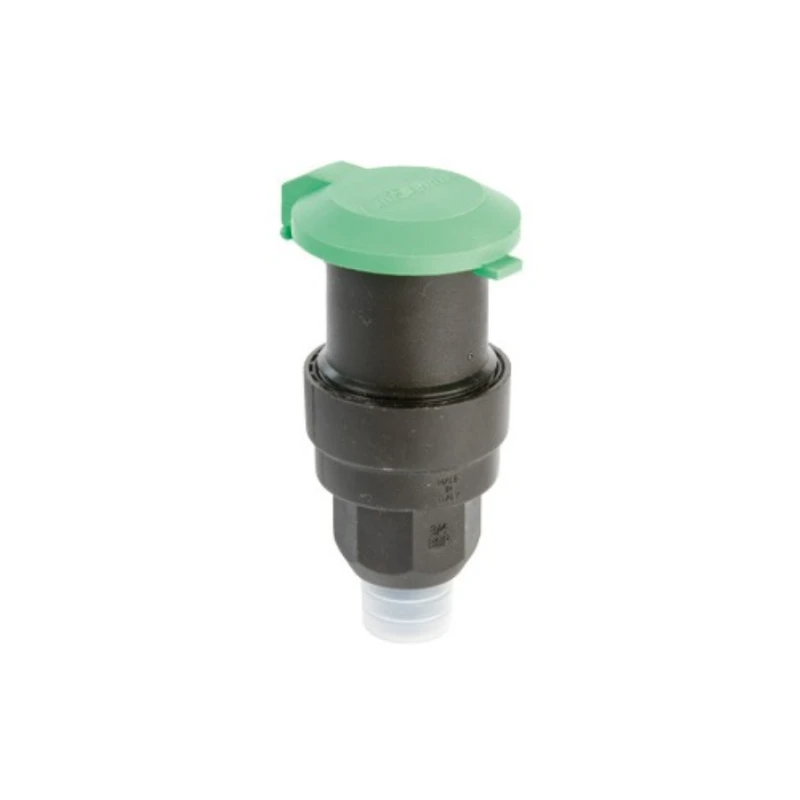

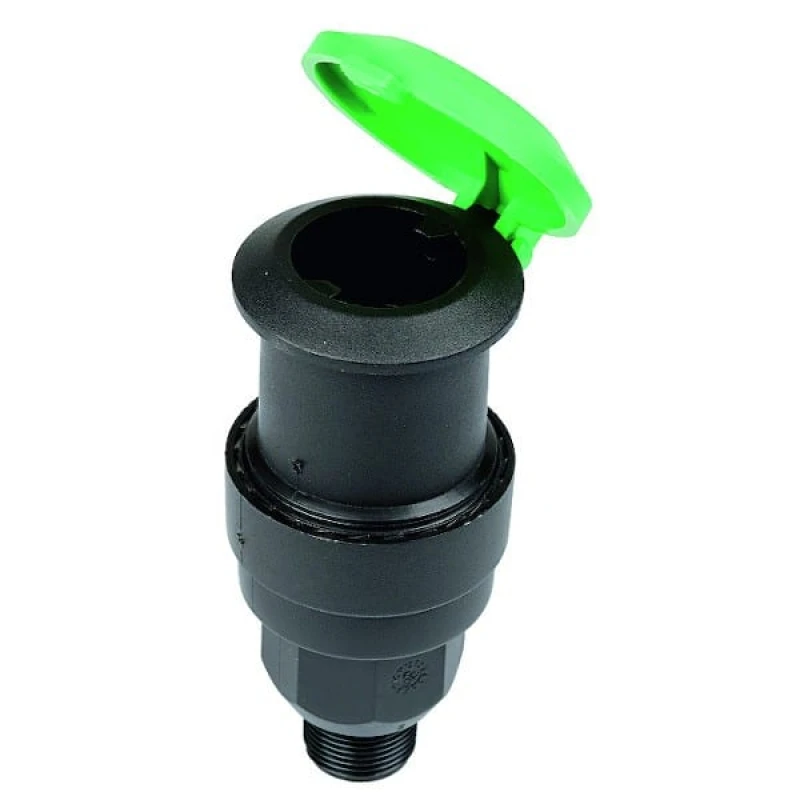

Le clapet vanne plastique filetée 3/4″ mâle de Rain-Bird est un élément utilisé dans les systèmes d’arrosage automatique et l’irrigation. Son corps en plastique est résistant aux UV et aux chocs, clapet en Delrin™, ressort en acier inoxydable pour une bonne tenue dans le temps. Conçu pour des pressions d’eau jusqu’à ~6,2 bars, son fonctionnement comme clé « quart de tour » ergonomique intégrée permet d'ouvrir/fermer facilement le passage de l’eau, son couvercle empêchant l’entrée de particules dans la vanne.
Caractéristiques
Marque : Rain-Bird
Modèle : P-33
Utilisé en association avec la clé P-33DK crantée « à tourner et verrouiller »
Lanterne de vanne Delrin™
Structure du corps de vanne à 2 pièces
Ressort en acier inoxydable
Le corps de vanne est équipé d’un capuchon qui empêche la pénétration de débris
Plastique résistant avec inhibiteurs UV
Joint torique
Pression maximale de fonctionnement : 6,2 bar
Vanne : entrée filetée mâle ¾"
Hauteur du clapet-vanne P-33 : 13,8 cm
Applications
Ce clapet-vanne est destiné aux installations d’arrosage automatique et d’irrigation résidentielles ou légères :
Accès au réseau d’eau souterrain, permettant de brancher temporairement un tuyau d’arrosage ou un accessoire externe.
Points d’accès discrets dans les pelouses ou les jardins où des tuyaux de surface seraient inesthétiques.
Contrôle manuel du débit ou de l’ouverture d’un segment d’arrosage, par exemple pour entretien ou mise en service.
Intégration dans des circuits d’irrigation enterrés, lié à des programmateurs et autres vannes automatiques.
Avantages
Facilité d’installation et d’usage
Clé intégrée “quart de tour” pour ouvrir ou fermer rapidement sans outil spécial.
Filetages standard 3/4″ pour raccordement simple aux réseaux et tuyaux d’arrosage.
Durabilité et robustesse
Matériaux résistants aux UV et aux chocs, adaptés à une installation en extérieur.
Clapet en Delrin™ et ressort inox, offrant une bonne longévité même en environnement humide.
Couvercle de protection réduisant l’entrée de particules, ce qui protège l’intérieur de la vanne.
Meilleur contrôle du système d’irrigation
Permet de couper facilement l’eau pour maintenance ou arrosage ponctuel sans modifier le reste du système.
Utile pour isoler des zones spécifiques lors de réparations ou d’ajouts de composants.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
