Turbine escamotable Série 5000 et 5000 Plus - Rain Bird
En réapprovisionnement
Garantie : 2 an
21-05-25
Modèle : Aucune disponibilité
Quantité

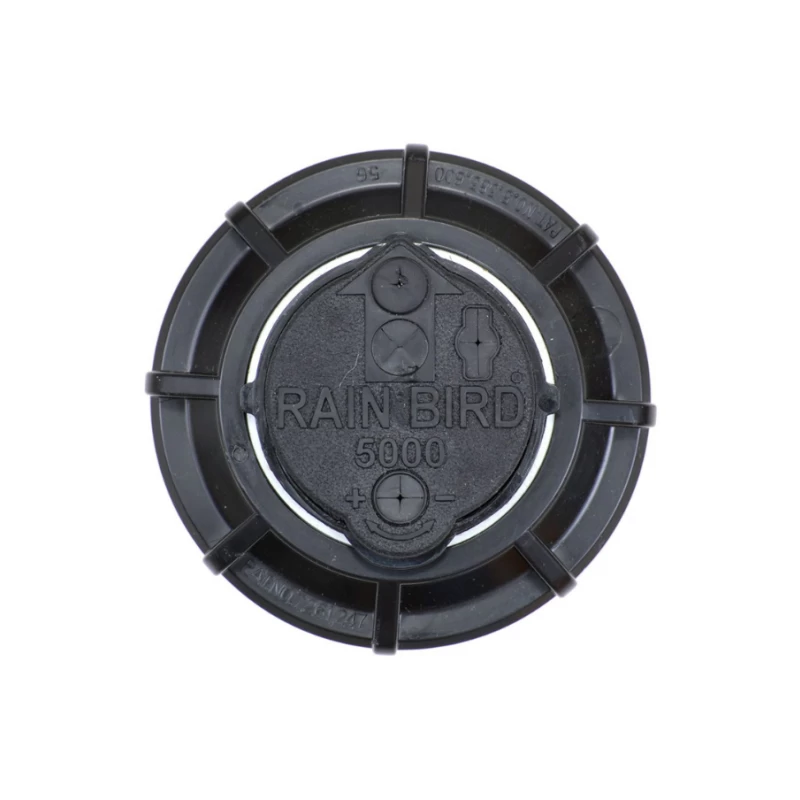

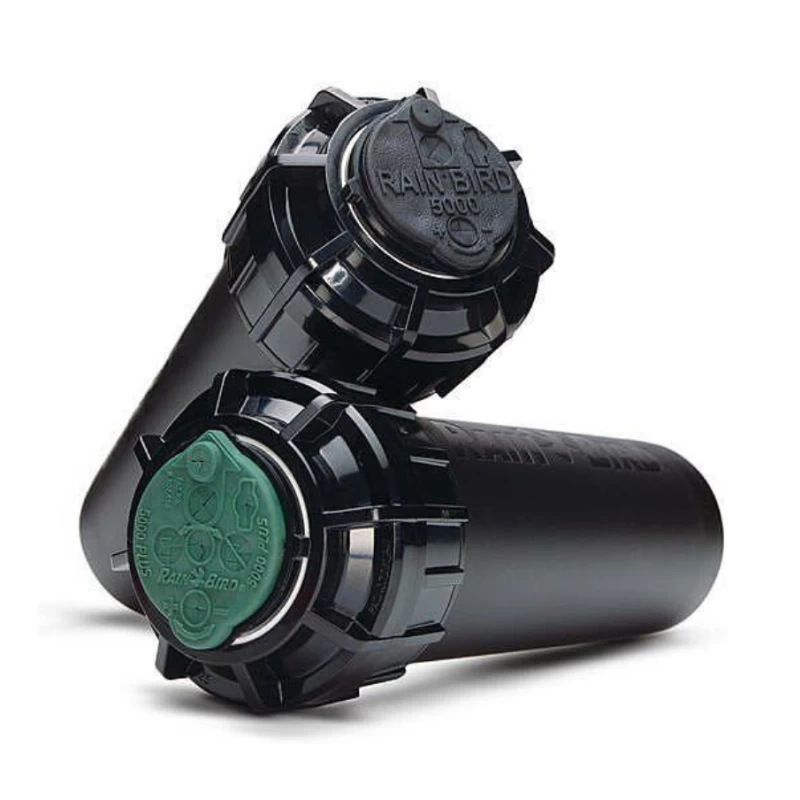

Turbine escamotable Série 5000 et 5000 Plus : Cette turbine rotative offre de façon standard un couvercle en caoutchouc ainsi que l’opération circulaire ou en cercle partiel (jusqu'à 360 degrés), et ce dans la même unité.
Turbine escamotable Série 5000 et 5000 Plus : Caractéristiques
- Marque : Rain-Bird.
- Série : 5000 et 5000 Plus.
- Modèle réglable de 40 à 360° ou plein cercle 360°.
- Soulèvement: 10, 15 ou 30cm.
- Débit: de 0.17 à 2.19 m3 par heure.
- Portée: de 7.60 à 15,20 mètres.

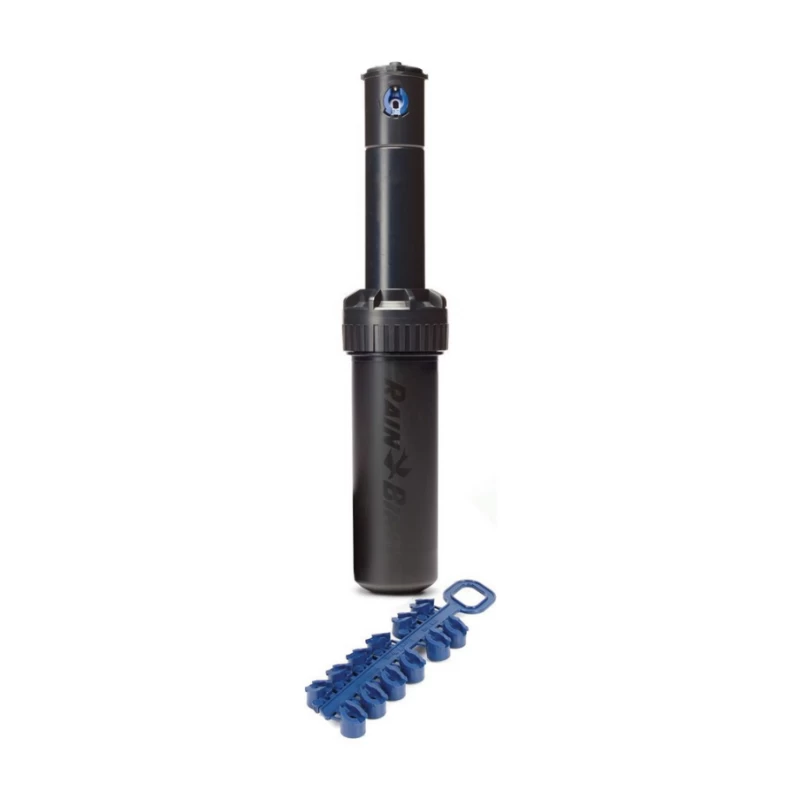

- Livrée avec 8 buses standards + 4 angle bas.
- Butée ajustable.
- Connexion: 3/4" Femelle.
- Portée : 7,6 à 15,2 m.
- Portée avec vis brise-jet : 5,7 m.
- Pression de fonctionnement : 1,7 à 4,5 bars.
- Débit : 0,17 à 2,19 m3/h.
- Angle de trajectoire :
- Buse Angle standard (Uniformité+) : 25°
- Buse Angle bas (Uniformité+) : 10°
- Entrée ¾» (20/27) femelle.
Modèles:
- Versions secteur de cercle (PC) : ajustables de 40 à 360°.
- Versions plein cercle (FC) : 360° uniquement.
- 5004PC30 : version secteur de cercle (modèle 5004 standard), soulévement.
- 5004PCSAM: version secteur de cercle (modèle 5004 standard), clapet anti-vidange, soulévement.
- 5004+FC : 5000 Plus, version plein cercle, soulévement.
- 5004+PC30 : 5000 Plus, version secteur de cercle avec buse pré-installée, soulévement.
- 5006+PC : 5000 Plus, version secteur de cercle, soulévement.
- 5012+PC SAM PRS: secteur de cercle, régulateur de pression incorporé, clapet anti-vidange.

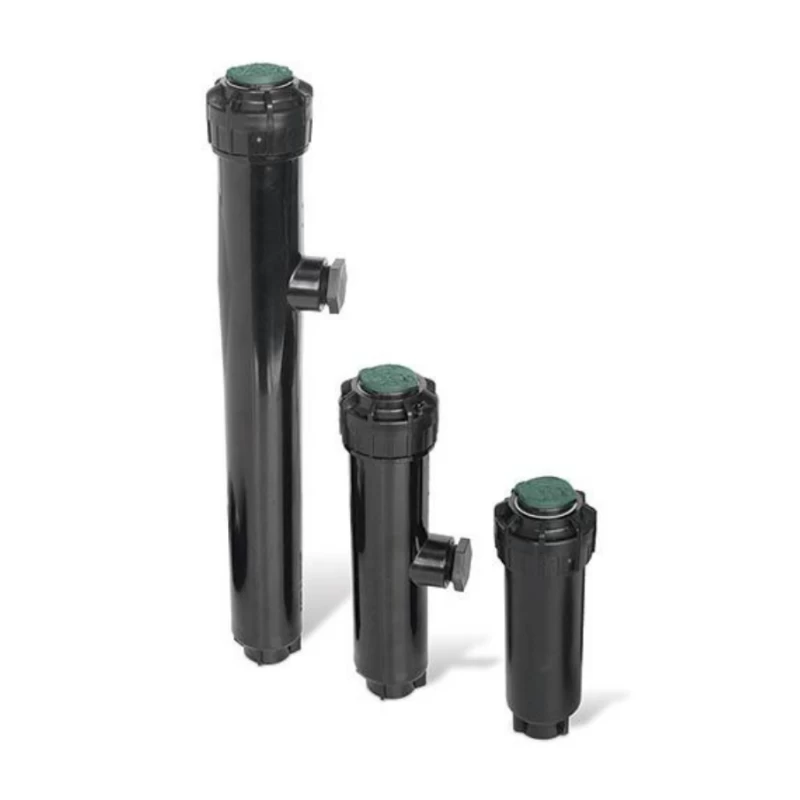

Dimensions par modéle :
Hauteur de soulèvement (du couvercle au centre de la buse) :
- 5004/5004 Plus : 10 cm
- 5006 Plus : 15 cm
- 5012 Plus : 30 cm
Hauteur du corps (tige rétractée) :
- 5004/5004 Plus : 18,5 cm
- 5006 Plus : 24,5 cm
- 5012 Plus : 42,9 cm
- Diamètre exposé : 4,1 cm
Installation et maintenance :
- Mécanisme débrayable facilitant la mise en place de l’arroseur.
- Maintenance plus rapide grâce à la vis de réglage du secteur autonettoyante.
- Fonction de fermeture de débit disponible sur les modèles 5000 Plus et UPG, permettant de couper le débit sur un arroseur en particulier tout en maintenant l’arrosage sur le reste du système.
- Réglage facile et rapide du secteur par le dessus. Un simple tournevis à tête plate suffit.
- La vis brise-jet permet une réduction de portée de 25% sans changer de buse.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
