Traversée de paroi MM Ø 3/4" à 2"

Name: Traversée de paroi MM Ø 3/4 à 2
Brand: acquaarte
Availability: InStock

À partir de

1,63€

TTC

l'unité

En réapprovisionnement

Garantie : 1 an

30-09-25

Diamètre : Aucune disponibilité

Quantité

Raccord fileté Mâle Mâle en dia.mètre : 3/4" (20/27mm), 1" (26/34mm), 1"1/2 x 1" 1/2 (40/49mm) et 2" (50/60mm) pour réaliser des prises d'eau sur des cuves ou réservoirs en plastique.

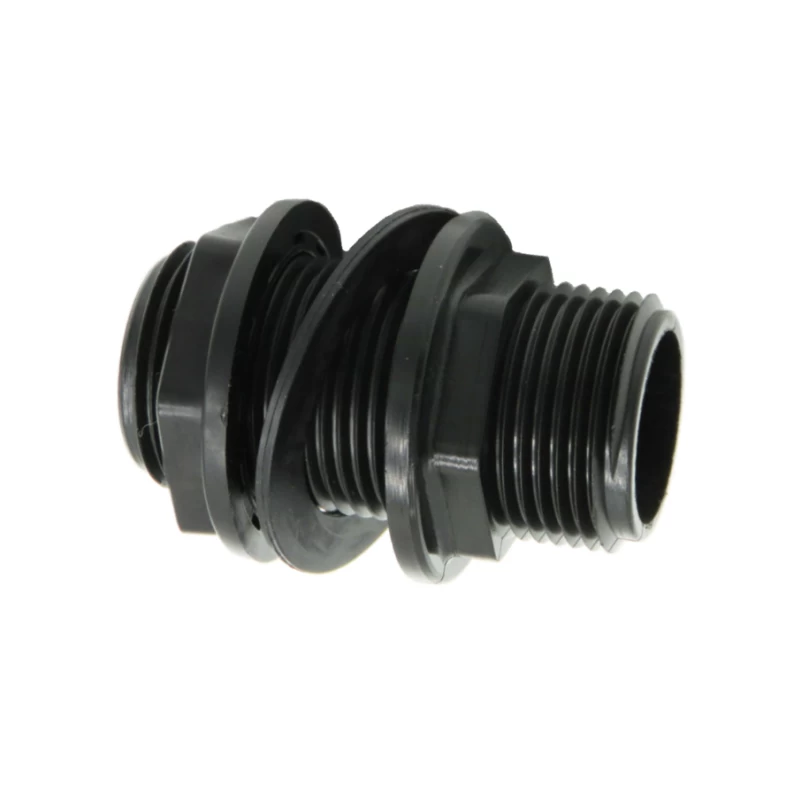

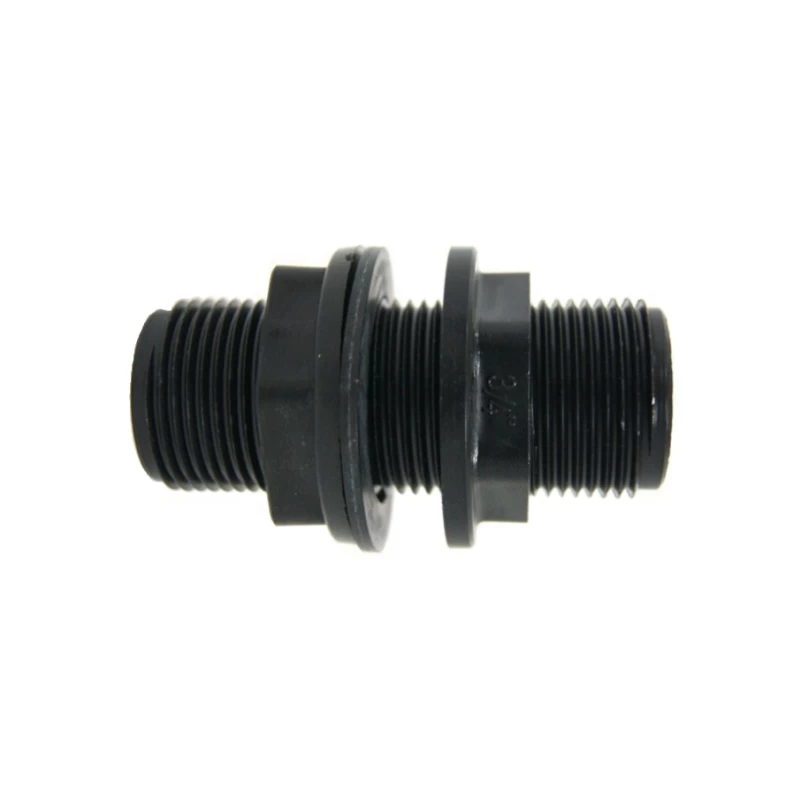

Une traversée de paroi ou passe-paroi est un accessoire qui permet de réaliser une sortie étanche à travers la paroi d’une cuve, d’un réservoir ou d’un bac, généralement en plastique. La traversée de paroi est l’élément qui transforme un simple perçage dans une cuve plastique en une sortie solide et étanche, à laquelle on peut raccorder des accessoires hydrauliques. Il s’agit d’un raccord cylindrique comportant un filetage externe mâle-mâle, équipé d’un écrou et d'un joint qui se serrent de chaque côté de la paroi afin d'assurer la liaison entre l’intérieur et l’extérieur de la cuve en garantissant l’étanchéité. La traversée de paroi est utilisée pour permettre le passage de tuyaux, câbles ou autres éléments à travers une paroi.

Caractéristiques

Marque : AcquaArte
Type de raccord : Fileté Mâle Mâle
Matérieau : PVC
Couleur : Noir

Modèles

3/4" (20/27mm)
1" (26/34mm)
1"1/2 x 1" 1/2 (40/49mm)
2" (50/60mm)

Applications

Créer une prise d’eau basse sur une cuve de récupération d’eau de pluie, afin d’y visser un robinet pour remplir un arrosoir.
Installer une sortie latérale raccordée à un tuyau ou une pompe d’arrosage.
Monter un système de trop-plein en partie haute.
Dissimuler des tuyaux de pompe ou des câbles électriques de différents types.
Passer les câbles ou spots d'éclairage, adaptées aux étendues d'eau et bassins aquatiques.

Faites attention à bien positionner le joint côté réserve d'eau.

Utilisation sur une cuve/réservoir plastique

Perçage de la cuve
- Faire un trou du diamètre adapté au filetage (souvent avec une scie-cloche).
- Poncer légèrement les bords pour éviter les bavures qui abîmeraient le joint.
Mise en place
- Introduire la traversée de paroi dans le trou.
- Positionner le joint côté réserve d'eau
- Visser l’écrou de serrage à la main puis finir modérément avec une clé (éviter de trop serrer pour ne pas déformer ou fissurer le plastique).
Connexion des accessoires
- Le filetage mâle intérieur de la cuve permet de visser un raccord ou un tube plongeur (par ex. pour capter l’eau au fond).
- Le filetage mâle extérieur permet de raccorder une vanne, un robinet, ou un flexible.
- Utiliser du téflon ou une pâte d’étanchéité sur les filetages si nécessaire.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90

Garantie de construction industrielle de 1 an.
Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

Cannelé : emboîté manuellement, moins cher, démontage compliqué.
A bague : vissé, démontable, recommandé pour le potager.

Goutteur auto-régulant :

Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.

Goutteur anti-vidange :

Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.
Fonction principale : maintenir le réseau plein.

À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø	16	20	25	32	40	50	63	75	90	100
PEBD 3 bar (m³)	0,8	1,2	2,1	3,3
PEBD 3 bar (m³)			1,8	3,1	4,8	7,5	11,9
PEBD 3 bar (m³)	0,6		1,6	2,5	4,1	6,2	10,1
PEBD 3 bar (m³)				3,3	5,3	8,2	13	18,5	26,6	39,7
PEBD 3 bar (m³)		1,1	1,8	2,9	4,5	7,1	11,2	16	23	34,4
PEBD 3 bar (m³)			1,4	2,3	3,6	5,6	8,9	12,6	18,1	27
PEBD 3 bar (m³)					4,8	7,5	11,9	16,9	24,4	36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

En 60 secondes : (10/30) x 60 = 20L
En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

HA : hauteur d’aspiration
HR : hauteur de refoulement
PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
PR : pression de refoulement

Fileté : mâle
Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.

4 bars : arrosage goutte à goutte
6 bars : arrosage de surface (ou enterré avec une gaine)
10 bars : arrosage enterré (sans protection)
16 bars : enterré pour eau potable (sans protection)

Oui, nos récupérateurs d’eau sont traités anti-UV, et sont donc résistants aux agressions du soleil.

Oui, vous pouvez installer un récupérateur d’eau sur n’importe quelle gouttière. Pour cela, il faudra y ajouter un adaptateur qui convient à votre gouttière.
