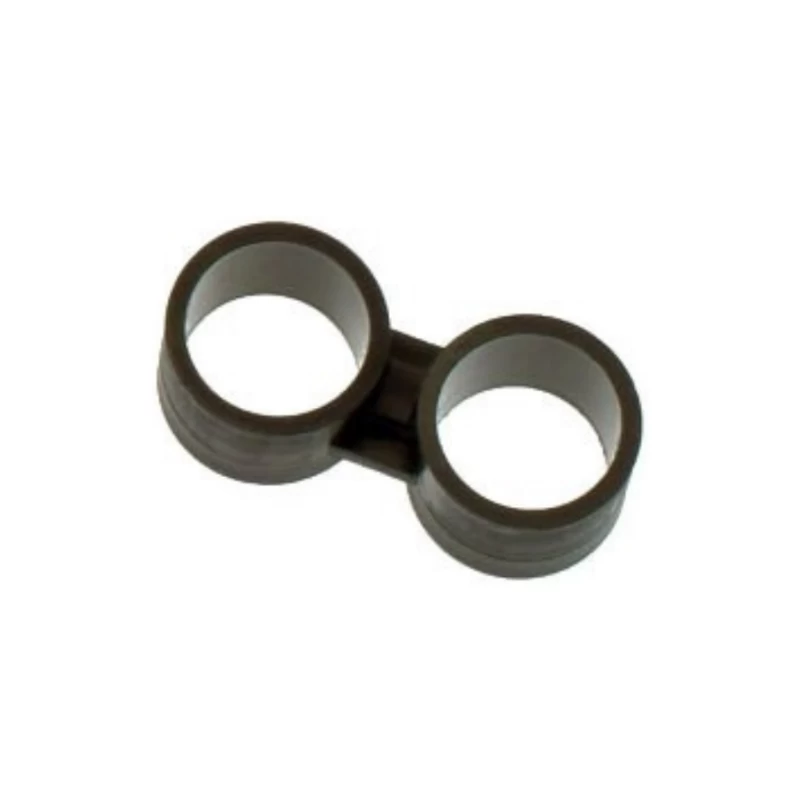

Huit de fin de ligne pour goutte à goutte Ø16 et 20mm
En réapprovisionnement
Garantie : aucune
18-05-26
Diamètre : Aucune disponibilité
Quantité
Le huit de fin de ligne Ø16–20 mm (aussi appelé bouchon en 8 ou pince de fin de ligne) est un accessoire indispensable dans un système goutte-à-goutte. Il permet de fermer facilement l’extrémité des tuyaux tout en offrant une ouverture rapide pour le nettoyage du réseau, ce qui améliore la durabilité et l’efficacité de l’irrigation.
Solution économique de remplacement au bouchon.
Caractéristiques
Forme en 8
Pour tuyau polyéthylène de diamètre 16mm ou 20mm
A installer à la fin de votre tuyau
Facilement démontable
Pression : 0 à 3,5 bars
Anneaux de fermeture pour tuyau 16 mmou 20 mm
Applications
Fermeture de fin de ligne
Le huit de fin de ligne sert à :
obturer l’extrémité d’un tuyau d’irrigation
empêcher l’eau de s’échapper
maintenir la pression dans le réseau
Rinçage des lignes
Il permet aussi de :
ouvrir facilement la ligne pour évacuer les dépôts
nettoyer les tuyaux au début ou à la fin de la saison
Domaines d’utilisation
potagers et jardins
vergers et vignes
serres et cultures sous abri
aménagements paysagers
systèmes agricoles de micro-irrigation
Tuyaux compatibles
tuyaux PE basse densité (LDPE)
driplines avec goutteurs intégrés
diamètres :
16 mm
20 mm
Avantages
Installation très simple : aucun outil nécessaire, il suffit de plier le tuyau et de le passer dans le raccord en forme de 8
Réutilisable : peut être retiré et remis facilement, pratique pour modifier le réseau
Rinçage rapide du réseau : permet d’ouvrir la ligne pour évacuer sable, algues ou dépôts
Bonne étanchéité : la double boucle du raccord maintient le tuyau plié, empêchant les fuites
Économique : solution simple et peu coûteuse pour fermer une ligne d’irrigation
Conseils d’utilisation
Installation correcte
plier l’extrémité du tuyau sur environ 5 à 7 cm
passer la partie pliée dans le premier anneau du huit
rabattre le tuyau et le bloquer dans le second anneau
Pour un bon fonctionnement
vérifier que le pli est bien serré
laisser un peu de longueur pour pouvoir rouvrir la ligne
Entretien recommandé
ouvrir les fins de lignes 1 à 2 fois par saison pour rincer les tuyaux
particulièrement après :
l’installation du réseau
l’hiver
l’utilisation d’engrais liquides
Erreurs fréquentes à éviter
plier le tuyau trop près de l’extrémité
utiliser un modèle non adapté au diamètre du tuyau
ne jamais rincer les lignes (risque de colmatage des goutteurs)
tirer fortement sur le tuyau fermé
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
