Programmateur à pile 9V pour vanne maitresse LR-PM - Solem
Stock disponible
Garantie : 2 ans
Livraison à partir du
24-12-25
Quantité

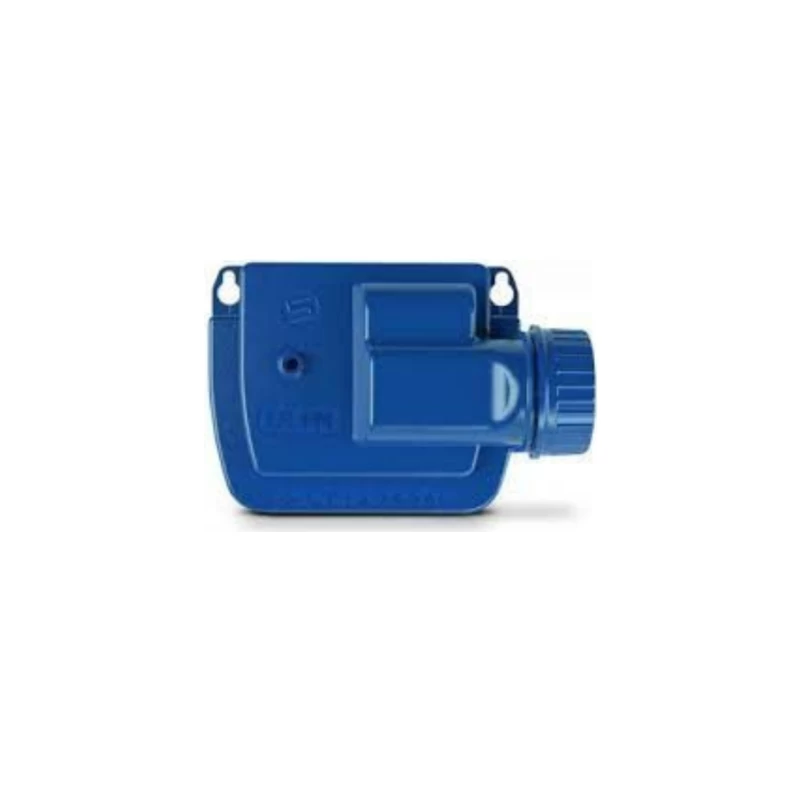

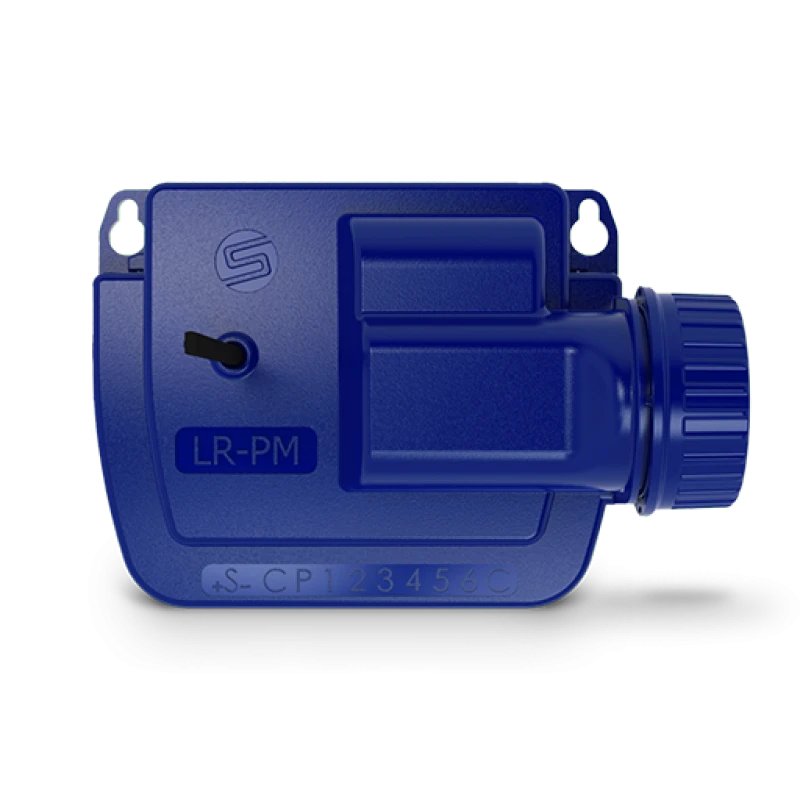

Le LR-PM est un programmateur qui permet de piloter une vanne maîtresse ou une pompe. Il regroupe les programmations et les débits de tous les programmateurs agricoles (LR-AG) reliés sur le même réseau d’eau.
Le programmateur à pile 9 V Solem LR‑PM est conçu pour piloter une vanne maîtresse ou une pompe dans un système d’arrosage automatisé et connecté. Grâce à son alimentation par pile seule, il évite les contraintes d’installation d’une ligne électrique, ce qui le rend particulièrement adapté pour des regards enterrés, zones déportées ou installations où l’alimentation secteur est difficile ou coûteuse.
Avec sa connectivité Bluetooth® et LoRa™, le LR‑PM peut être contrôlé à distance via l’application mobile « MySOLEM » ou depuis la plateforme web. Il se synchronise avec les autres programmateurs d’arrosage de réseau (type LR‑AG) pour optimiser la gestion des zones, démarrer la vanne maîtresse automatiquement, et coordonner les fenêtres de démarrage.
Le module dispose d’une entrée compteur d’eau ou pressostat, permettant de surveiller le débit, d’alerter en cas de fuite ou d’anomalie, et de piloter automatiquement la vanne maîtresse selon les données relevées. Son boîtier IP68 assure une protection maximum contre la poussière et l’humidité, garantissant une durabilité renforcée.
Il est compatible électrovanne 9 V à impulsion ou relais pompe, ce qui confère une grande souplesse d’intégration dans divers systèmes d’arrosage. L’autonomie de la pile est d’environ un an en usage normal.
Caractéristiques
Alimentation : Pile 9V
Compatibilité : électrovanne 9V
Connectivité : Bluetooth® / LoRa™
Contrôle : Application mobile et plateforme web
Portée : 800 m
Protection : Anti-vol
Installation :
1 entrée compteur d’eau (max 330 Hz)

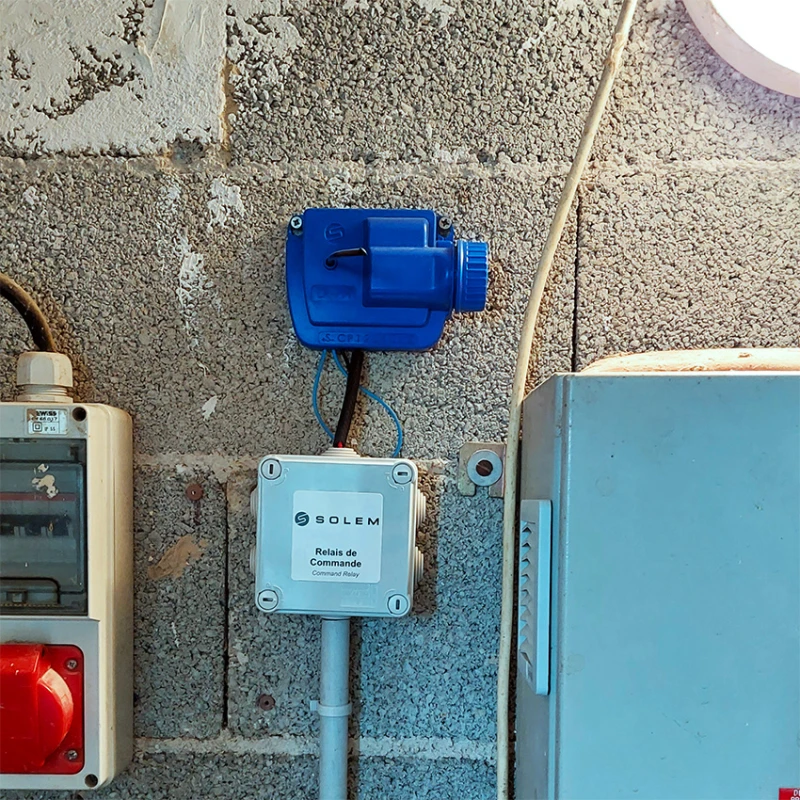

1 sortie vanne maîtresse ou pompe (nécessite l’ajout
d’un relai pour piloter une pompe)
Jusqu’à 200 fenêtres d’arrosage
Compatible LR-AG
Température d’utilisation : de -20°C à 60°C
Fonctionnement :
100% étanche (classé IP68)
Pile alcaline 9V type 6AM6 ou 6LR61
Bluetooth® Smart 4.0 Low Energy
Communication en radio LoRaTM
Dimensions :
Largeur : 14 cm
Hauteur : 9 cm
Profondeur : 5,5 cm
À savoir / mentions importantes
Vérifiez que votre vanne maîtresse ou pompe soit compatible avec une commande 9 V impulsion ou relais 9 V/220 V.
Bien que conçu pour l’extérieur, prévoyez une installation dans un regard protégé ou abri dédié pour prolonger la durée de vie.
Pour bénéficier pleinement de la connectivité et synchronisation réseau, il faudra une passerelle compatible (ex : LR‑MB, LR‑BST) et un réseau LoRa fonctionnel.
Pensez à changer la pile 9 V chaque année et à surveiller l’application pour les alertes basse batterie ou anomalie.
- Garantie: 2 ans.
- Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
- Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
