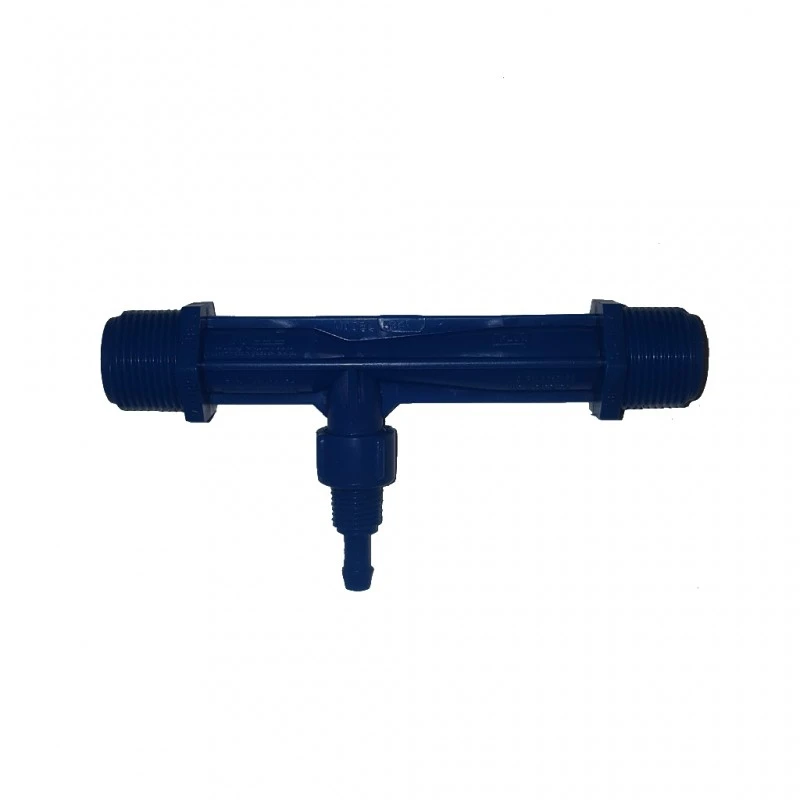

Injecteur d'engrais Venturi - Mazzei

À partir de

43,42€

TTC

l'unité

Stock disponible

Garantie : 1 an

Réapprovisionnement le
08-02-25

Modèle : Aucune disponibilité

Quantité

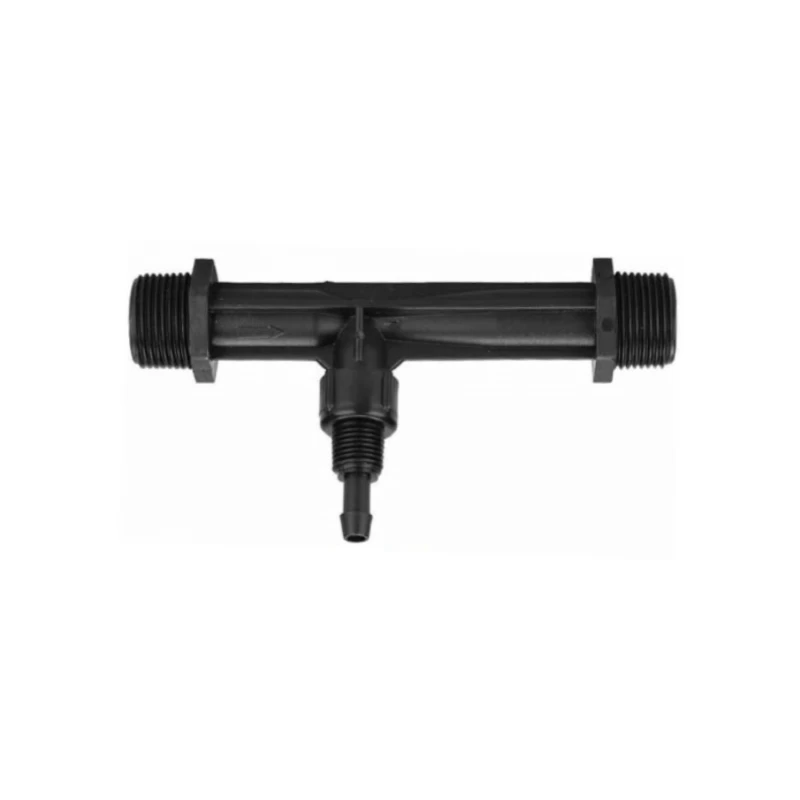

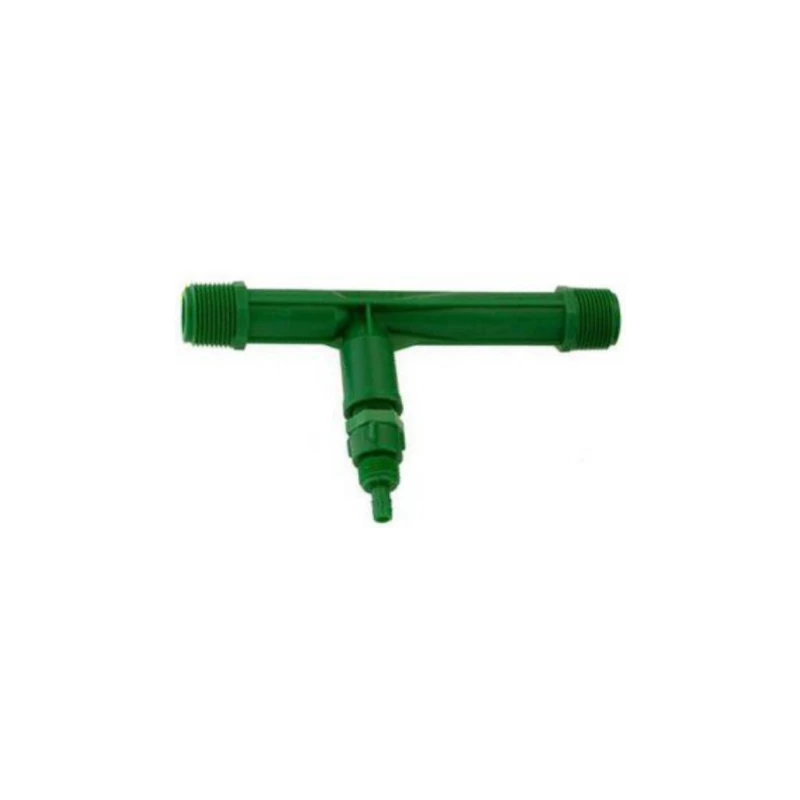

Injecteur à tube Venturi Mazzei pour la diffusion de petites quantités d'engrais (PPG) et de produits chimiques (PVDF) dans les canalisations d'irrigation. Mazzei offrent une méthode fiable, précise et économique pour l’injection de pratiquement n’importe quel liquide ou gaz dans un systéme de distribution de fluide sous pression.

Peut être utilisé pour l'injection d'une vaste gamme d'engrais et de produits chimiques (herbicides, acides, chlore...). Appareils très compacts extrêmement efficaces dans l’injection de liquides par différentiel de pression, les injecteurs.

Caractéristiques :

Marque : Mazzei
Corps injecteur en polypropylène (PPG) ou KYNAR (PVDF)

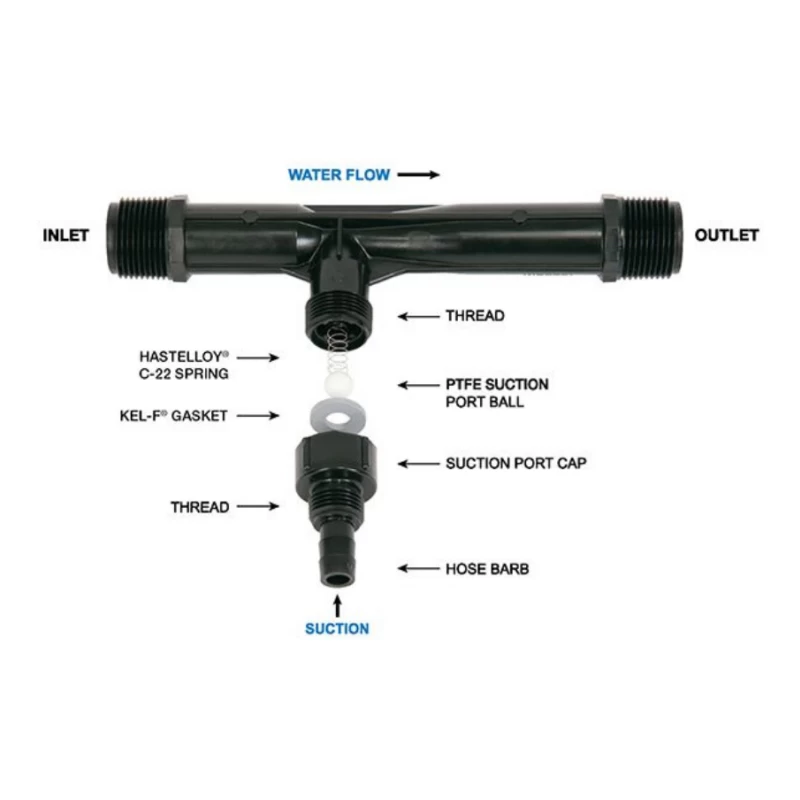

Clapet anti retour incorporé avec joint en viton, bille en téflon et ressort en Hastelloy-c
Pression de fonctionnement : 0.7 à 9 bars maxi
Auto amorçage jusqu'à 1,50 mètres.
Taux d'injection jusqu'à 8% (suivant les modèles)
Fonctionnement sans électricité

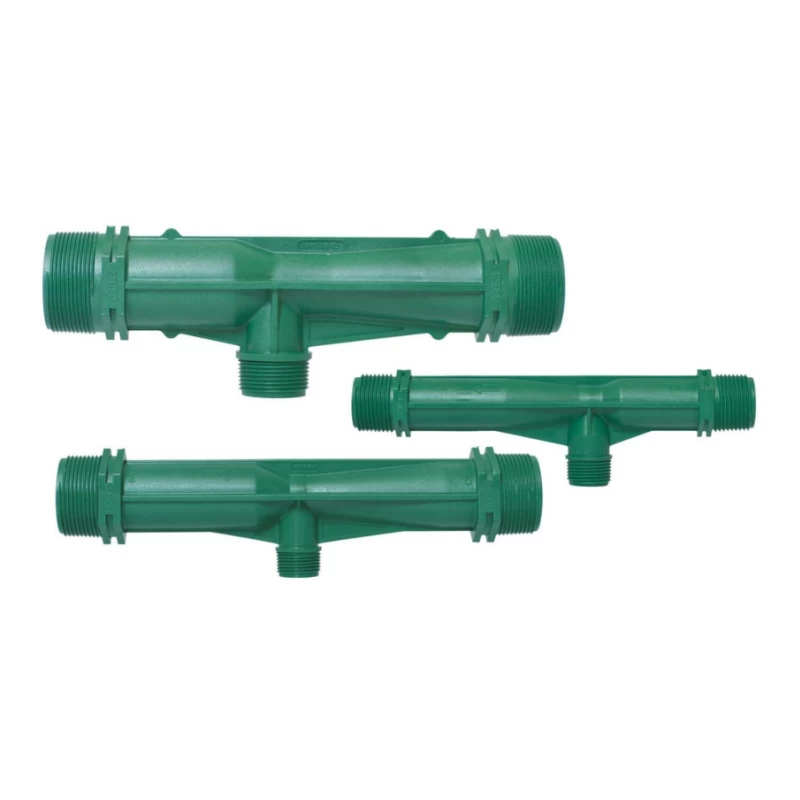

Modèles : Polypro 1/2", 3/4" et 1" / Kynar : 3/4" et 1"

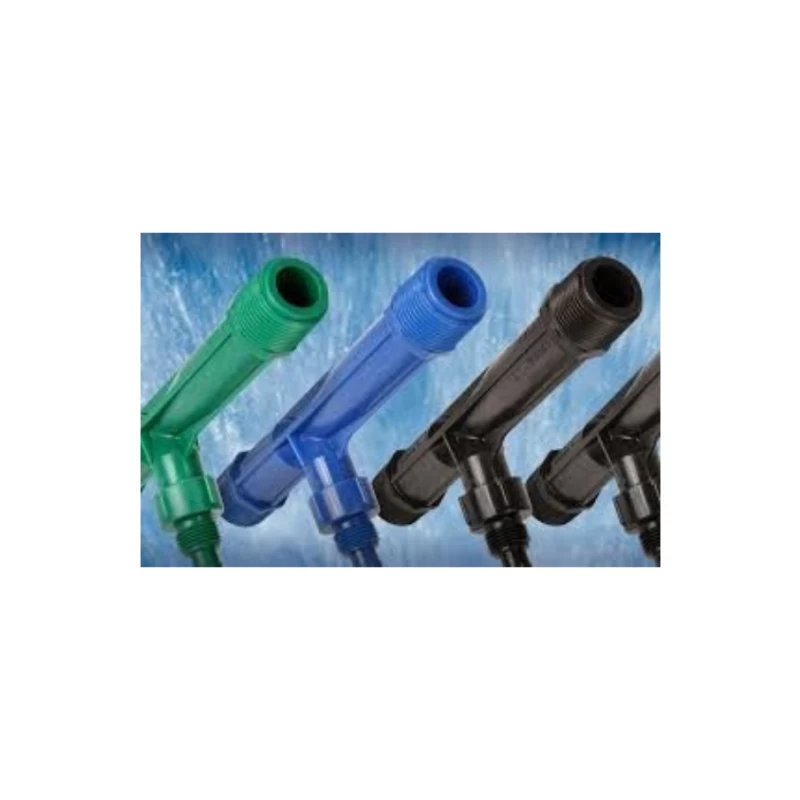

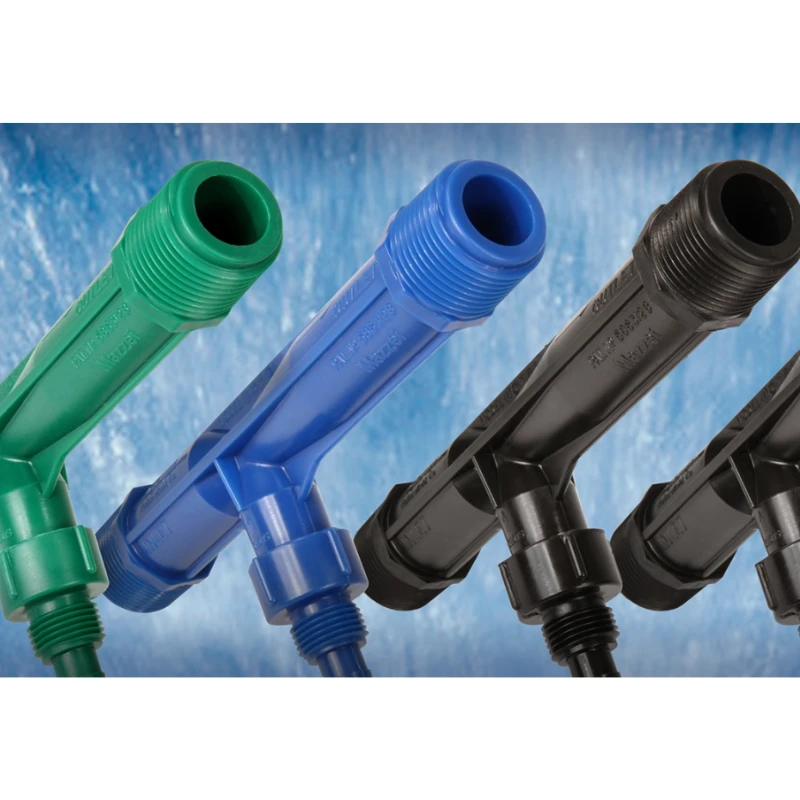

Couleurs : Noir, vert, bleu

Fonctionnement :

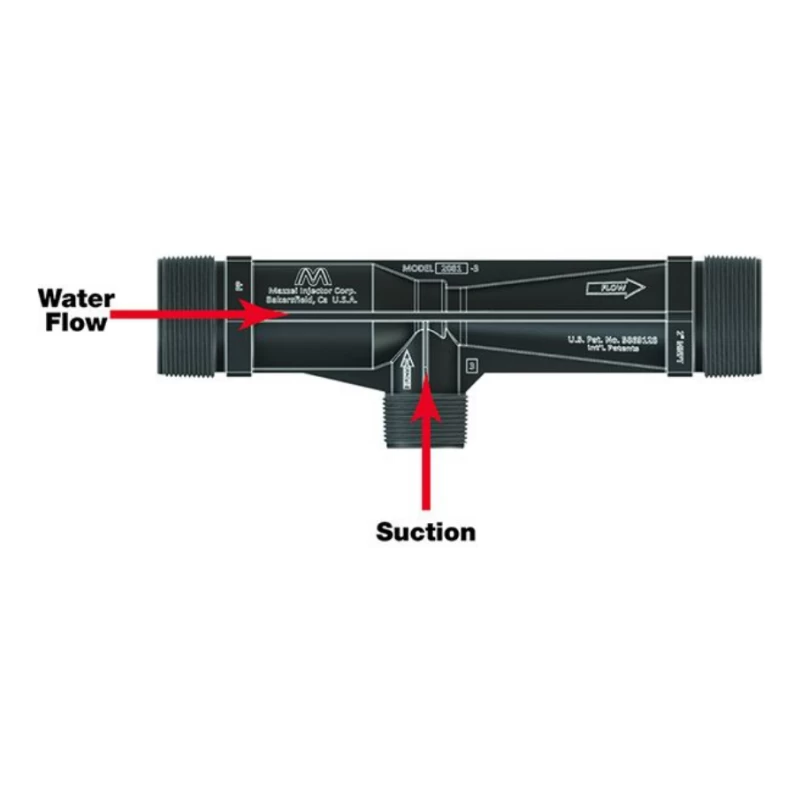

Lorsqu’un fluide sous pression entre dans l’injecteur, il est dirigé vers la chambre d’injection, augmentant brusquement sa vitesse.
L’augmentation de vitesse cause une baisse de pression qui permet l’aspiration d’un autre liquide ou gaz à travers un orifice prévu à cet effet et le mélange avec le courant du fluide.
Quand le courant du fluide se dirige vers la sortie de l’injecteur, sa vitesse se réduit provoquant une augmentation de la pression (mais à une valeur plus basse que celle d’entrée dans l’injecteur).
Les injecteurs Mazzei exigent une faible différence de pression entre l’entrée et la sortie pour créer un débit à travers l’orifice d’aspiration.

Avantages :

Faible coût initial et d’installation.
Dans la majorité des installations il n’a pas besoin d’énergie externe.
Faibles coûts d’entretien.
Adéquat pour le mélange continu, sans besoin d’appareillage secondaire.
Le Kynar (PVDF) est deux fois meilleure que le meilleure des plastiques
Robuste, sa capacité de résistance aux pressions, agents chimiques et température est très élevée
Extrêmement résistant à la plus part des agents chimiques :
- Acide sulfurique 90%, bien à 100°C (polypropylène, polyéthylène, acétal ne sont pas recommandés)
- Acide nitrique 65%, bien à 60°C (polypropylène, polyéthylène ne sont pas recommandés) (polypropylène, polyéthylène résistent jusqu’à 6% de 20°C à 40°C)
- Chlore (polypropylène ne résiste pas)
- Xylene, bien à 40°C (polypropylène, polyéthylène et P.V.C. ne résiste pas)

Télécharger la fiche technique

Garantie : 1 an.
Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

Cannelé : emboîté manuellement, moins cher, démontage compliqué.
A bague : vissé, démontable, recommandé pour le potager.

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø	16	20	25	32	40	50	63	75	90	100
PEBD 3 bar (m³)	0,8	1,2	2,1	3,3
PEBD 3 bar (m³)			1,8	3,1	4,8	7,5	11,9
PEBD 3 bar (m³)	0,6		1,6	2,5	4,1	6,2	10,1
PEBD 3 bar (m³)				3,3	5,3	8,2	13	18,5	26,6	39,7
PEBD 3 bar (m³)		1,1	1,8	2,9	4,5	7,1	11,2	16	23	34,4
PEBD 3 bar (m³)			1,4	2,3	3,6	5,6	8,9	12,6	18,1	27
PEBD 3 bar (m³)					4,8	7,5	11,9	16,9	24,4	36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

En 60 secondes : (10/30) x 60 = 20L
En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

HA : hauteur d’aspiration
HR : hauteur de refoulement
PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
PR : pression de refoulement

Fileté : mâle
Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.

4 bars : arrosage goutte à goutte
6 bars : arrosage de surface (ou enterré avec une gaine)
10 bars : arrosage enterré (sans protection)
16 bars : enterré pour eau potable (sans protection)
