Régulateur de pression laiton réglable - 3/4" FF - PN15
Stock disponible
Garantie : 1 an
Livraison à partir du
06-05-25
Quantité
Le réducteur de pression SYC 140 permet de réduire la pression de l'eau au sein de votre reseau d'eau lorsque la pression du réseau général est trop élevée.
Les régulateurs de pression PN 15 sont les héros méconnus de votre système d'arrosage. Ces appareils ont pour but de maintenir les performances souhaitées du système. Ils contrôlent la pression d'entrée excessive et veillent à ce que vous ayez une pression de sortie constante dans vos arroseurs.
Le régulateurs de pression PN15 laiton en 3/4" femelle, réglable de 1 à 15 bars, est destiné dans les installations hydrauliques, d'arrosage ou d'irrigation, de chauffages, de climatisations et pneumatiques avec des circuits individuels ou sur des installations pour machines spéciales utilisables avec de l'eau et de l'air comprimé et autres fluides non agressifs.
Description

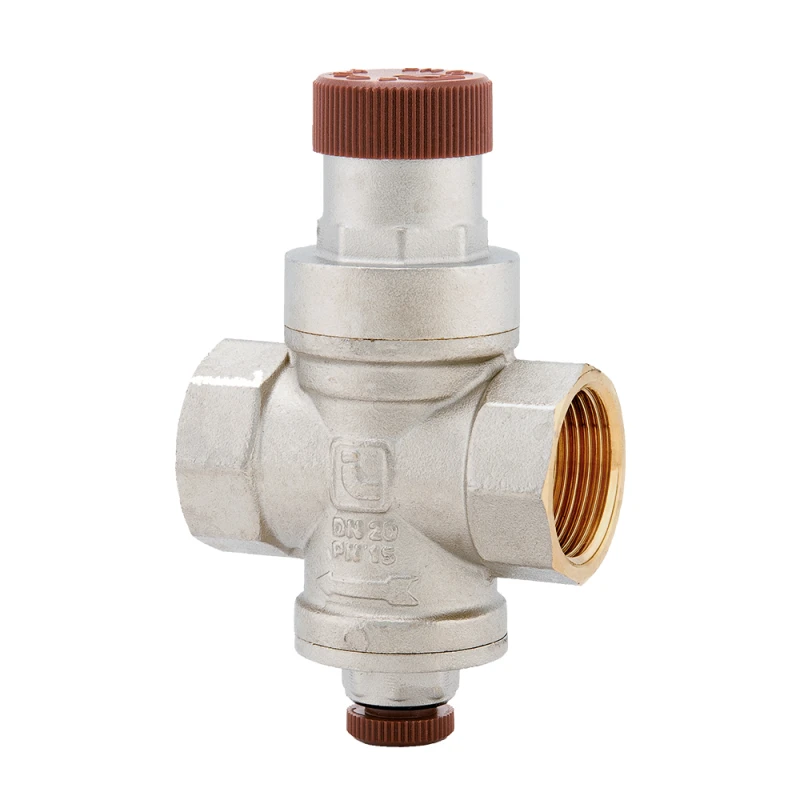

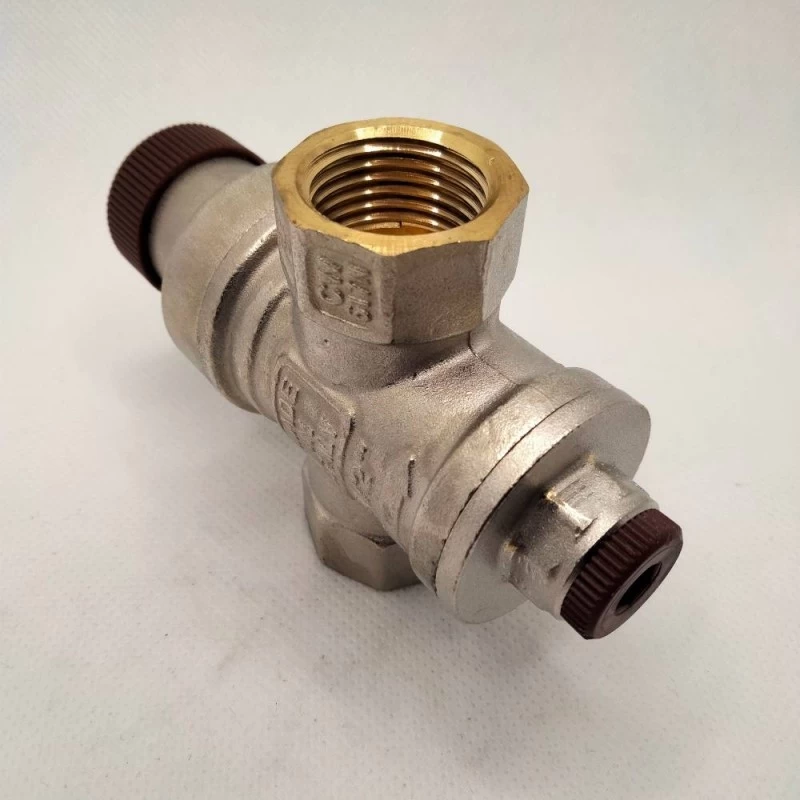

Modèle : Régulateur de pression PN15 laiton en 3/4" femelle, taraudé
- Norme ACS
Pression amont maximum 15 bars pré-taré à 3 bars avec prise manomètre 1/4"
SYC 140
Pression aval : 0.5 bras à 4 bars
Pression max. en amont : 15 bas
Débit : 0,7 à 0,9 m³/h
Matiére : laiton nickelé corps laiton brut,les réducteurs sont fabriqués avec du laiton CW617N selon UNE EN 121652011
Température de service est de 0°c à +80°c
les régulateurs de pression à visser laiton sont fabriqués selon la norme EN1254-1.filetage des raccords suivant ISO228/1
Montage
Le lieu d'installation doit être à l'abri du gel et doit être bien accessible
Il est préconiser d'installer avant et après le réducteur de pression des vannes d’arrêt pour faciliter le démontage et les opérations d'entretiens...
Pour protéger le réducteur des surpressions de retour monter un clapets anti-retour juste après...
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE”
1/4″
3/8″
1/2″
3/4″
1″
1″1/4
1″1/2
2″
2″1/2
3″
4″
mm
8/13
12/17
15/21
20/27
26/34
33/42
40/49
50/60
66/76
80/90
102/114
PE/PVC
12
16
20
25
32
40
50
63
75
90
110
DN
8
10
15
20
25
32
40
50
65
80
90
- Garantie : 1 an.
- Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
- Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
