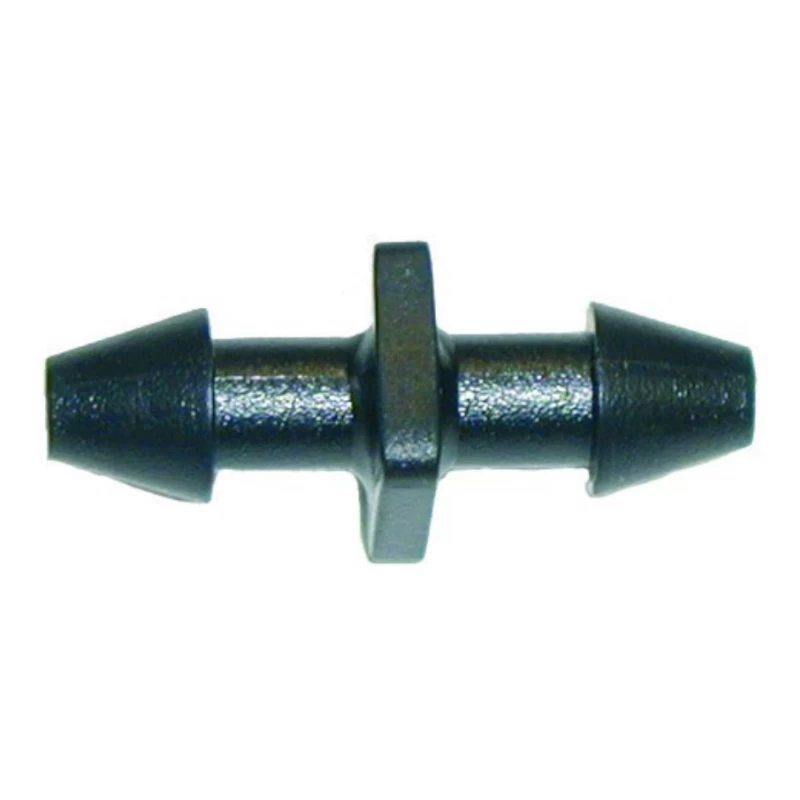

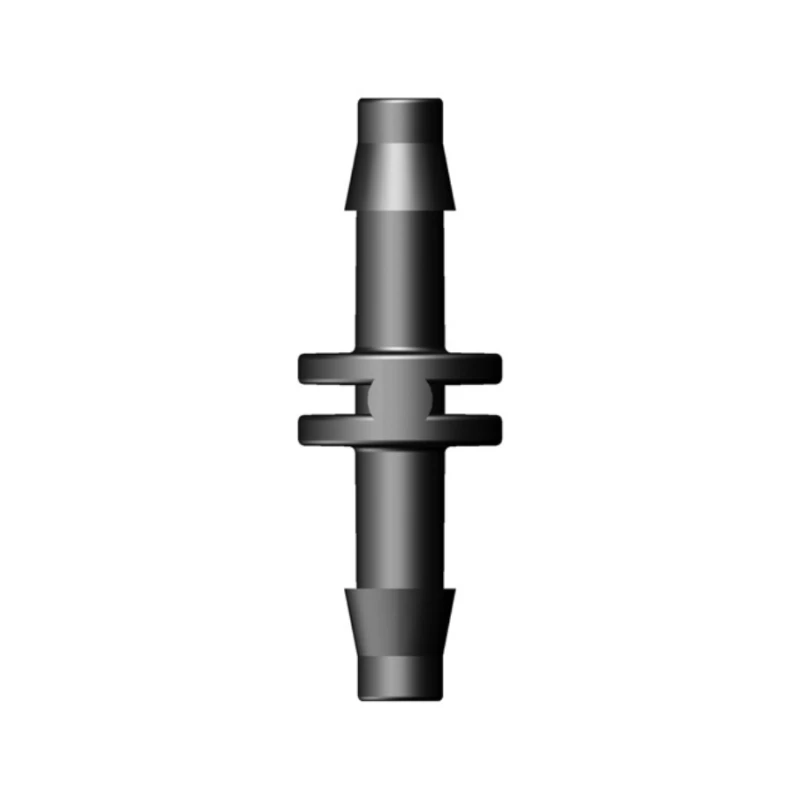

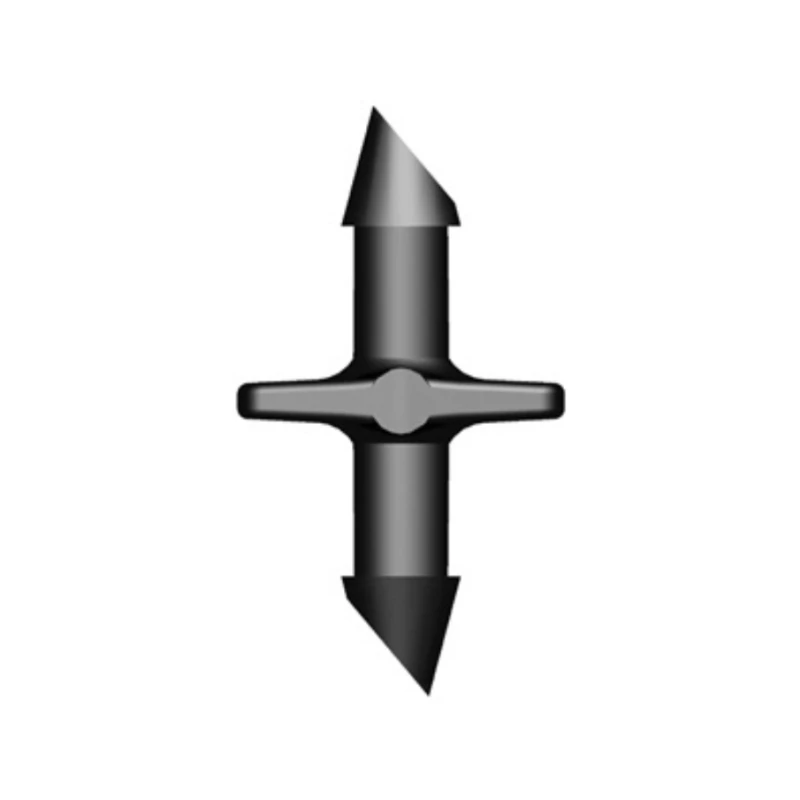

Tétine de jonction cannelée 4mm pour micro-tube 4x6mm
Stock disponible
Garantie : aucune
Livraison à partir du
19-12-25
Quantité
Tétine de jonction Ø4mm pour conducteurs ou micro-tube de Ø4x6mm, utilisée pour la connexion entre le tuyau d'alimentation en eau norme goutte à goutte 4 bar et le conducteur ou micro-tube dans un arrosage goutte à goutte.
Permet également la jonction entre deux micro-tube de 4x6mm.
Caractéristiques
Marque : Teco
Matière : PVC.
Coloris : Noir
Base carrée ou ronde selon arrivage
Prise d'eau pour conducteurs 4x6mm
Pas de régulation du débit
Utilisation
Utilisable en intérieur et extérieur
Essentiel pour organiser un réseau goutte-à-goutte efficace dans un potager, serre ou jardin d’ornement.
Avantages
Installation facile : Rapide à poser, même sans outil spécialisé. L’ajustement cannelé garantit un maintien correct du tube sans fuites majeures
Polyvalence : Compatible avec la plupart des systèmes micro-irrigation 4×6 mm de différentes marques
Discret et léger : Très léger et compact, se fond dans un réseau d’irrigation sans encombrement
Résistance extérieure : Fabriqué en plastique résistant aux conditions extérieures (humidité, soleil), adapté à des installations intérieures ou extérieures
Comment installer la tétine de jonction cannelée 4mm pour micro-tube 4x6mm
Matériel nécessaire
1 tétine de jonction cannelée 4 mm
2 micro-tubes 4×6 mm
Un sécateur ou cutter
(Optionnel) un bol d’eau chaude
Étapes d’installation
1. Couper le micro-tube proprement.
Couper le micro-tube bien droit, sans l’écraser.
Une coupe nette garantit une meilleure étanchéité.
2. Assouplir le tube (recommandé)
Si le tube est rigide (temps froid ou tube neuf) :
Tremper l’extrémité 10 à 20 secondes dans de l’eau chaude.
Le tube s’enfilera plus facilement sur la tétine.
3. Insérer la tétine
Enfoncer fermement une extrémité de la tétine dans le premier tube.
Pousser jusqu’à ce que le tube passe toutes les cannelures.
Répèter l’opération avec le second tube sur l’autre côté.
Il ne doit rester aucune cannelure visible.
4. Vérifier la tenue
Tirer légèrement sur les tubes :
Ils ne doivent pas se détacher.
La jonction doit être droite et bien serrée.
5. Tester l’installation
Mettre le système d’arrosage en pression.
Vérifier :
absence de fuite
bon débit en aval
Conseils pratiques
Ne pas utiliser de colle : inutile et contre-productif.
Ne pas percer le tube pour une jonction droite (réservé aux piquages).
Si une fuite apparaît :
Couper le tube 1 cm plus loin
Réinstaller la tétine
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
