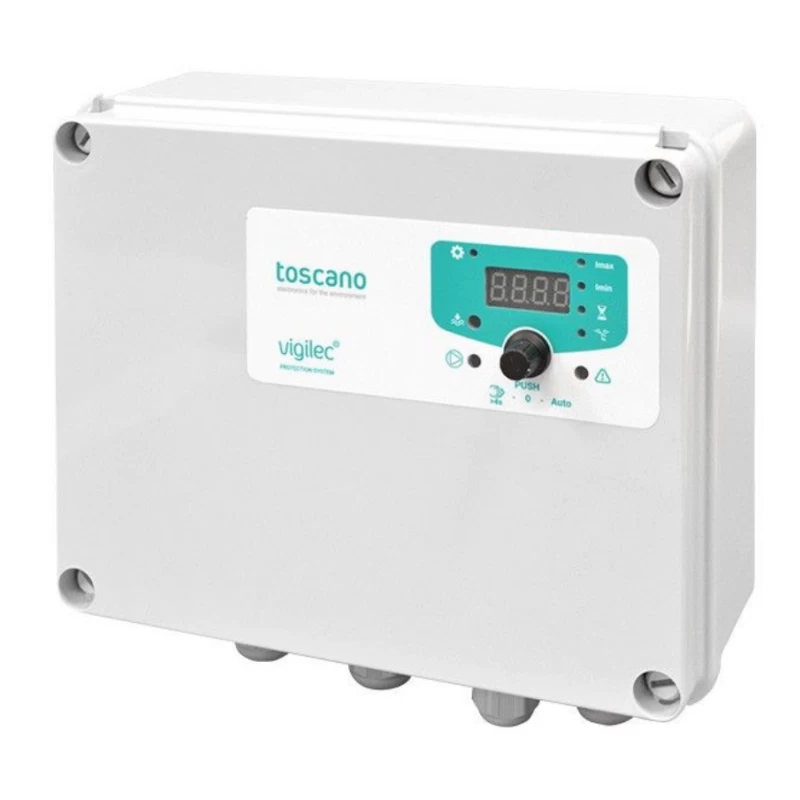

Coffret de gestion et de protection VIGILEC V1N - Mono/Tri - 16A
Toscano -
EAN.3700584729034 -
REF. 955018

Coffret de gestion et de protection VIGILEC V1N - Mono/Tri - 16A

Coffret de gestion et de protection VIGILEC V1N - Mono/Tri, protection contre les erreurs de connexion.

291.94 €
TTC
l'unité

Stock disponible

Stock restant : 1

Garantie : 2 ans

Commandez aujourd'hui livré dès le 28/02/2024

Disponible sur commande

Le coffret de contrôle et de protection VIGILEC Mono/Tri est préconisé pour tout type de pompe Monophasée et Triphasée d’un ampérage maximum de 16 Ampères.

Coffret de gestion et de protection VIGILEC V1N – Mono/Tri : Caractéristiques

• Marque : Toscano
Un coffret unique de contrôle et de protection pour tout type de pompe.
• Alimentation MONO 230 V et TRI 230/400 V.
• Protection contre les défauts de raccordement et de sélection de tension.
• Protection contre la marche à sec par électrodes de niveau maximum et minimum ou directement sans     électrodes: détection marche à sec et réarmement après temporisation fixe de 15 mn.
• Potentiomètres de protection thermique contre les SURINTENSITES et SOUS-INTENSITES, réglables de 0 à   13 A. Dans les 2 cas, déclenchement de l’alarme après temporisation fixe de 7 s.
• Protection contre le manque de phase.
• Mise en marche automatique du moteur pendant 1 s. toutes les 24 h. afin d’éviter le blocage de la pompe en longue période d’inactivité (en position AUT. seulement).
• Commande à distance par contact sec ou par simple tension de 12 à 400 Vac/Vdc.
• Choix de fonctionnement AUT-0-MAN (fugitif) par touches embossées.
• Voyants lumineux de TENSION, MARCHE, MANQUE D’EAU et SURCHARGE.
• Touche de réarmement sur défaut pompe (RESET).
• Alimentation en basse tension (<24V) des organes de commande extérieurs pour une sécurité accrue.
• Presse-étoupes à grand diamètre de serrage et à grande étanchéité.

V1N = Panneaux de protection et de contrôle pour 1 pompe. Régulation avec sondes ou sans sondes (faible charge). Entrée sans tension ou entrée 9…400VAC/VDC. Port pour connexion Wi-Fi.

Pour : Forage / Puits

Pour : 1 Pompe Jusqu’à 16A / 230V ou 400V

SPÉCIFICATIONS :

  • Alimentation : 230/400 VCA (sélectionnable) ±20 %, 50-60 Hz
  • Courant maximal de la pompe : 16A (V1N)
  • Contact de sortie d’alarme : 5A – 250VAC
  • Réglage de surcharge : (Amp.max) 0,6 – 20,0 A (V1N)
  • Réglage de sous-charge : (Amp.min) ARRÊT – 0,5 – 19,8 A (V1N)
  • Réglage de l’heure de réinitialisation : 3 minutes – 99h ou manuel
  • Réglage du temps d’inhibition : 5-200 secondes (détecteur de débit)
  • Temps de déclenchement de surcharge : 7 secondes
  • Temps de saut en sous-charge : 4 s (20s au démarrage)
  • Tension de sonde : 24 VCA
  • Sensibilité de la sonde : 10K±15%Ω
  • Entrée externe ON/OFF : Contact ou tension 6 à 400V VAC/VDC
  • Alarme et contact auxiliaire AC1 : 2 A/250 VCA / AC11 : 1A/230 VAC
  • Bornes de connexion de contrôle : 4mm2
  • Configuration du presse-étoupe : 1xM20 (A) 1xM20 (M) 2xM16 (C) (modèles V1M et V1N)
  • Dimensions et degré de protection : 225x255x110mm (V1N) / IP56
  • Poids net : 1.8Kg (V1N)

Optez pour une sécurité de pompe proposée par Toscano avec un des coffrets manque d’eau Vigilec. Ainsi vous protégez voter installation de pompe contre le manque d’eau et par conséquent la marche à sec de votre pompe à eau. Ce qui évite de l’abîmer.

POURQUOI CHOISIR UN COFFRET MANQUE D’EAU  DE LA MARQUE TOSCANO ? :

  • Une sécurité nécessaire
  • Un coffret manque d’eau assure la sécurité d’une installation hydraulique. C’est un système qui prévient les situations à risque pour votre pompe. Il vous permet d’anticiper le manque d’eau et ainsi éviter une marche à sec. Il est important d’être conscient que si votre pompe tourne sans eau, elle s’endommage très vite. Elle finira même par se casser et devenir inutilisable si la situation se répète. C’est pourquoi il est utile voire nécessaire d’acquérir ce système. Vous préserverez ainsi votre pompe et votre installation de tout souci.
  • Les coffrets Vigilec sont disponibles en deux modèles. Le Vigilec 1M, un coffret de commande pour une pompe, multicontrôle de tension monophasée. Le Vigilec 1N ou Vigilec Mini qui commande également une seule pompe mais dispose d’un système de bitension, il peut donc être connecté en tension monophasée ou triphasée.
  • Les coffrets manque d’eau de Vigilec : des produits complets !
  • Avec les coffrets Vigilec, vous avez une multitude de possibilités. Vous pouvez sélectionner la commande avec deux sondes par flotteur. La commande avec une sonde temporisée ou sans sondes (par sous-charge moteur). La commande avec contrôleur de débit (fluxostat) ou même par le biais d’un contacteur manométrique inversé comme le pressostat.
  • La gamme Vigilec dispose de différentes protections : surcharge / sous-charge moteur, nombre de démarrage excessifs, dégommage de la pompe. Concernant la version 1N, elle est équipée de deux protections complémentaires: le disjoncteur magnétothermique et le manque de phase.
  • Le V1M est livré avec emplacement et kit de fixation pour l’installation d’un condensateur de démarrage.

LES PLUS D’UN COFFRET ÉLECTRIQUE DE LA MARQUE TOSCANO :

  • Pas besoin de relais thermique
  • Raccord possible d’un condensateur de démarrage
  • Platine de commande interchangeable.
Télécharger la fiche technique

Il n’y a pas encore d’avis.

Seuls les clients connectés ayant acheté ce produit ont la possibilité de laisser un avis.

Quelle est la différence entre les tuyaux 4 bars, 6 bars, 10 bars et 16 bars ?
  • 4 bars : arrosage goutte à goutte
  • 6 bars : arrosage de surface (ou enterré avec une gaine)
  • 10 bars : arrosage enterré (sans protection)
  • 16 bars : enterré pour eau potable (sans protection)
Quelle est la différence entre les tuyaux PEBD norme goutte à goutte 4 bars noir et marron ?

Il n'y a aucune différence entre ces tuyaux hormis la couleur.

Comment calculer le diamètre d'un tuyau ?

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Quel tuyau utiliser pour de l'eau potable ?

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Jusqu'à quelle profondeur gèle un tuyau ?

En règle générale, un tuyau gèle jusqu'à 40cm de profondeur. Au-delà, ce n'est plus le cas. Attention, les normes peuvent différer dans chaque région.

Que veut-dire embout fileté ou taraudé ?
  • Fileté : mâle
  • Taraudé : femelle
Comment calculer la hauteur manométrique ?
Capture decran 2023 01 16 a 10.00.59
  • HA : hauteur d'aspiration
  • HR : hauteur de refoulement
  • PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
  • PR : pression de refoulement
Comment calculer la pression en BAR ?

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

Comment calculer le débit (m³/h)?

Pour calculer le débit de l'eau, munissez-vous d'un seau d'eau et d'un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s'est rempli en 30 secondes

  • En 60 secondes : (10/30) x 60 = 20L
  • En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Quel est le débit maximum possible de l'eau dans un tuyau ?
Débit / ø162025324050637590100
PEBD 3
bar (m³)
0,81,22,13,3
PEBD 3
bar (m³)
1,83,14,87,511,9
PEBD 3
bar (m³)
0,61,62,54,16,210,1
PEBD 3
bar (m³)
3,35,38,21318,526,639,7
PEBD 3
bar (m³)
1,11,82,94,57,111,2162334,4
PEBD 3
bar (m³)
1,42,33,65,68,912,618,127
PEBD 3
bar (m³)
4,87,511,916,924,436,2

V = 1,5m/s (vitesse d'eau à éviter de dépasser = risque de coups de bélier)

Qu'est ce qu'un tuyau distributeur ?

C'est un tuyau qui possède déjà des goutteurs incorporés.

Quelle est la différence entre cannelé et à bague (compression) ?
  • Cannelé : emboîté manuellement, moins cher, démontage compliqué.
  • A bague : vissé, démontable, recommandé pour le potager.
Est-ce que les raccords rapides Claber sont compatibles avec la marque Gardena ?

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

Que veut-dire l/h (goutteurs) ?

C'est le nombre de litre qui s'écoule pendant une heure.

Quelle est la différence entre les éléctrovannes 24V et 9V ?

L'électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L'électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
