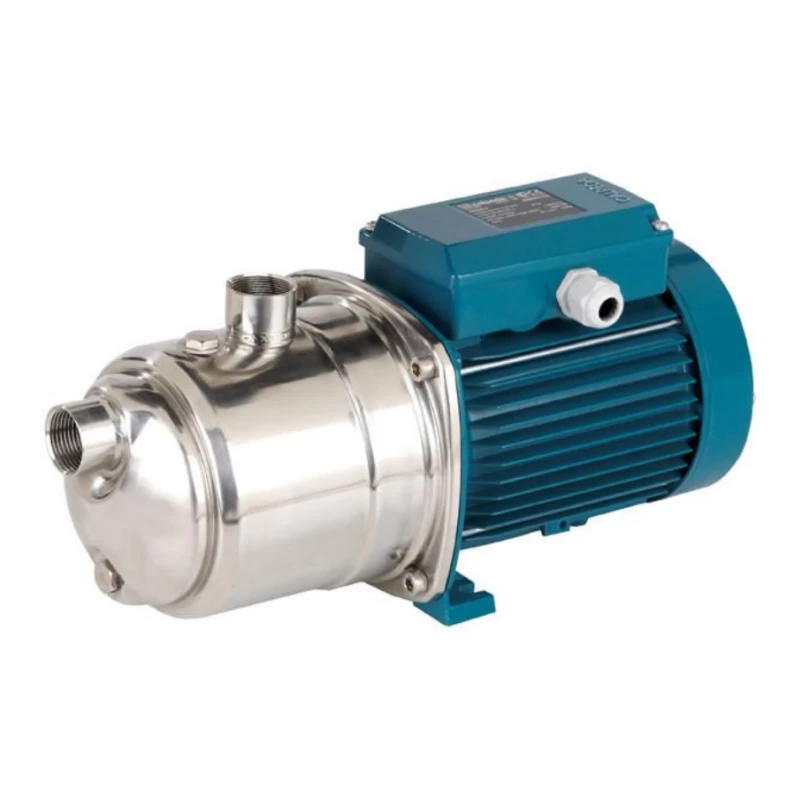

Pompe de surface autoamorçante inox NGX Triphasée - Calpeda
Calpeda -
REF. NGX 2-80

Pompe de surface autoamorçante inox NGX Triphasée - Calpeda

À partir de
212.63 €
TTC
l'unité

Hors stock

Garantie : 2 ans

Commandez aujourd'hui livré dès le 12/06/2024

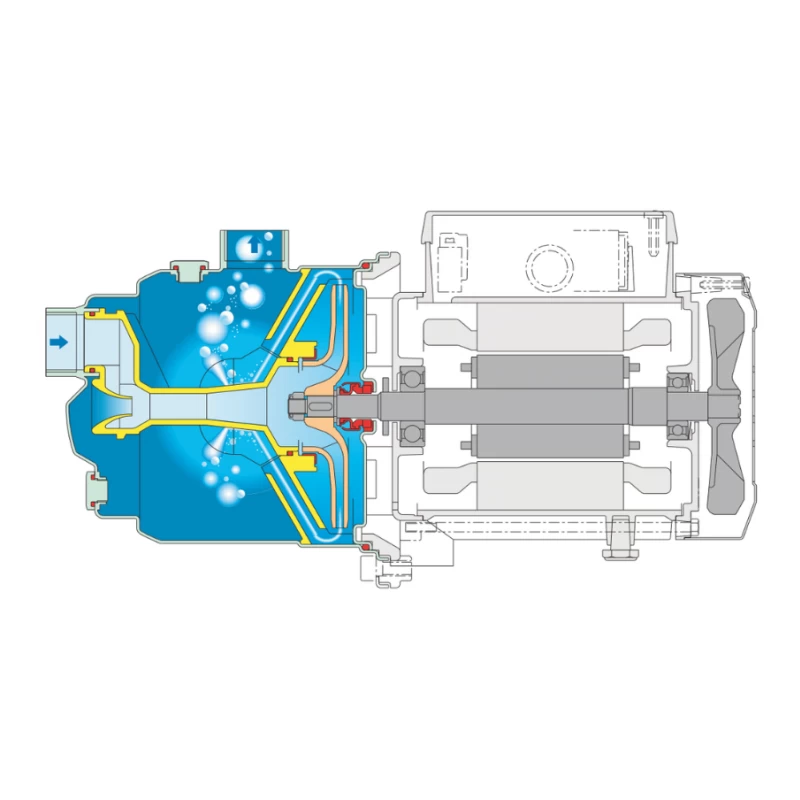

Pompe autoamorçante à jet avec éjecteur incorporé, conçue pour le pompage de liquide propres, sans particules abrasives, non agressifs.

Le courant triphasé est composé quant à lui de quatre câbles : trois conducteurs de phase et un câble neutre. Une alimentation en triphasé permet de fournir une tension trois fois plus importante que le courant monophasé, tout en assurant une bonne répartition de cette tension à l’intérieur du logement.

Caractéristiques

  • Marque: Calpeda
  • Corps de pompe et couvercle de corps en inox 304
  • Composition : Turbine en laiton (en noryl pour les modèles 2-80, 3-100, 4-110)
  • Diffuseur et éjecteur en noryl
  • Arbre en inox 430
  • Garniture mécanique en Carbonne dur/céramique / NBR.
  • Moteur 2800 tours/minute (services continu).
  • Isolation classe F – Protection IP 54 – Ipsotherme et condensateur intégrés sur version monophasée.
  • Moteur triphasé haut rendement IE3 à partir de 0,75 kW.
  • Température du liquide de : 0°C à +35°C.
  • Température ambiante jusqu’à +40°C.
  • Pression finale maximum admissible dans le corps de pompe : 8 bars.
  • Hauteur d’aspiration maxi : 9 mètres.
  • Raccord femelle 1″ (aspiration) 1″ (refoulement)  –>  NGX 2-80 à NGX 4-110.
  • Raccord femelle 1″1/4 (aspiration) 1″ (refoulement) –> NGX 4-16 à NGX 6-22.

Modèles

Pompe autoamorçante inox NGX Triphasée – NGX 2-80
Pompe autoamorçante inox NGX Triphasée – NGX 3-100
Pompe autoamorçante inox NGX Triphasée – NGX 4-110

Référence Moteur Asp. Ref. Kg m³/h 0 0.3 1 2 2.4 3 3.2 3.6 4.5
Tension kW A Femelle l/min 0 5 16.6 33.3 40 50 53.3 60 75
NGX
2-80
400 V 0.55 1.6 1″ 1″ 6.9 H
m
46.8 43 35.2 26.7 23.9 2.2 19.1
NGX
3-100
0.65 1.7 8.3 50 45.9 39.4 31.3 28.5 24.8 23.7 21.7
NGX
4-110
0.75 2.2 10.2 41.6 40 36.6 31.9 30 27.3 26.4 24.6 21.1



Pompe autoamorçante inox NGX Triphasée – NGX 4-16
Pompe autoamorçante inox NGX Triphasée – NGX 4-18
Pompe autoamorçante inox NGX Triphasée – NGX 4-22
Pompe autoamorçante inox NGX Triphasée – NGX 6-18
Pompe autoamorçante inox NGX Triphasée – NGX 6-22

Référence Moteur Asp. Ref. Kg m³/h 0 1 2 2.4 3 4 4.5 5 6 7 8.4
Tension kW A Femelle l/min 0 16.6 33.3 40 50 66.6 75 83.3 100 116 140
NGX
4-16
400 V 1.10 2.6 1″ 1/4 1″ 14.5 H
m
57.5 47.3 40 37.5 34 28.5 26
NGX
4-18
48 42.5 37 35 32.5 28.5 27 25
NGX
4-22
35.5 33 30.5 29.5 28 25.3 24 23 21 19.5 17.5
NGX
6-18
1.50 4.3 17.8 58 51.5 46 44 41.3 37 34.7 32.5 28.5
NGX
6-22
46.5 43.5 40.5 39.3 37.5 35 33.5 32.5 30 27.5 24.5

Utilisations

  • Pour l’approvisionnement en eau avec aspiration sur  puits.
  • Pour pomper l’eau contenant de l’air ou d’autres substances gazeuses.
  • Pour augmenter la pression de l’eau, avec une hauteur de charge à l’entrée de la pompe.
  • Pour augmenter la pression du réseau de distribution (observer les prescriptions locales).
  • Pour le jardinage.
  • Pour laver au jet d’eau.
Télécharger la fiche technique
  • Garantie: 2 ans.
  • La garantie est prévue pour les défauts de matière et vice de fabrication.
  • La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
  • La garantie n’est pas valable dans le cas de démontage, complet ou partiel.

Il n’y a pas encore d’avis.

Seuls les clients connectés ayant acheté ce produit ont la possibilité de laisser un avis.

Quelle est la différence entre les tuyaux 4 bars, 6 bars, 10 bars et 16 bars ?
  • 4 bars : arrosage goutte à goutte
  • 6 bars : arrosage de surface (ou enterré avec une gaine)
  • 10 bars : arrosage enterré (sans protection)
  • 16 bars : enterré pour eau potable (sans protection)
Quelle est la différence entre les tuyaux PEBD norme goutte à goutte 4 bars noir et marron ?

Il n'y a aucune différence entre ces tuyaux hormis la couleur.

Comment calculer le diamètre d'un tuyau ?

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Quel tuyau utiliser pour de l'eau potable ?

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Jusqu'à quelle profondeur gèle un tuyau ?

En règle générale, un tuyau gèle jusqu'à 40cm de profondeur. Au-delà, ce n'est plus le cas. Attention, les normes peuvent différer dans chaque région.

Que veut-dire embout fileté ou taraudé ?
  • Fileté : mâle
  • Taraudé : femelle
Comment calculer la hauteur manométrique ?
Capture decran 2023 01 16 a 10.00.59
  • HA : hauteur d'aspiration
  • HR : hauteur de refoulement
  • PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
  • PR : pression de refoulement
Comment calculer la pression en BAR ?

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

Comment calculer le débit (m³/h)?

Pour calculer le débit de l'eau, munissez-vous d'un seau d'eau et d'un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s'est rempli en 30 secondes

  • En 60 secondes : (10/30) x 60 = 20L
  • En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Quel est le débit maximum possible de l'eau dans un tuyau ?
Débit / ø162025324050637590100
PEBD 3
bar (m³)
0,81,22,13,3
PEBD 3
bar (m³)
1,83,14,87,511,9
PEBD 3
bar (m³)
0,61,62,54,16,210,1
PEBD 3
bar (m³)
3,35,38,21318,526,639,7
PEBD 3
bar (m³)
1,11,82,94,57,111,2162334,4
PEBD 3
bar (m³)
1,42,33,65,68,912,618,127
PEBD 3
bar (m³)
4,87,511,916,924,436,2

V = 1,5m/s (vitesse d'eau à éviter de dépasser = risque de coups de bélier)

Qu'est ce qu'un tuyau distributeur ?

C'est un tuyau qui possède déjà des goutteurs incorporés.

Quelle est la différence entre cannelé et à bague (compression) ?
  • Cannelé : emboîté manuellement, moins cher, démontage compliqué.
  • A bague : vissé, démontable, recommandé pour le potager.
Est-ce que les raccords rapides Claber sont compatibles avec la marque Gardena ?

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

Que veut-dire l/h (goutteurs) ?

C'est le nombre de litre qui s'écoule pendant une heure.

Quelle est la différence entre les éléctrovannes 24V et 9V ?

L'électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L'électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

Faites-vous des études d'arrosage ?

Nous réalisons des études d'arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d'eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
