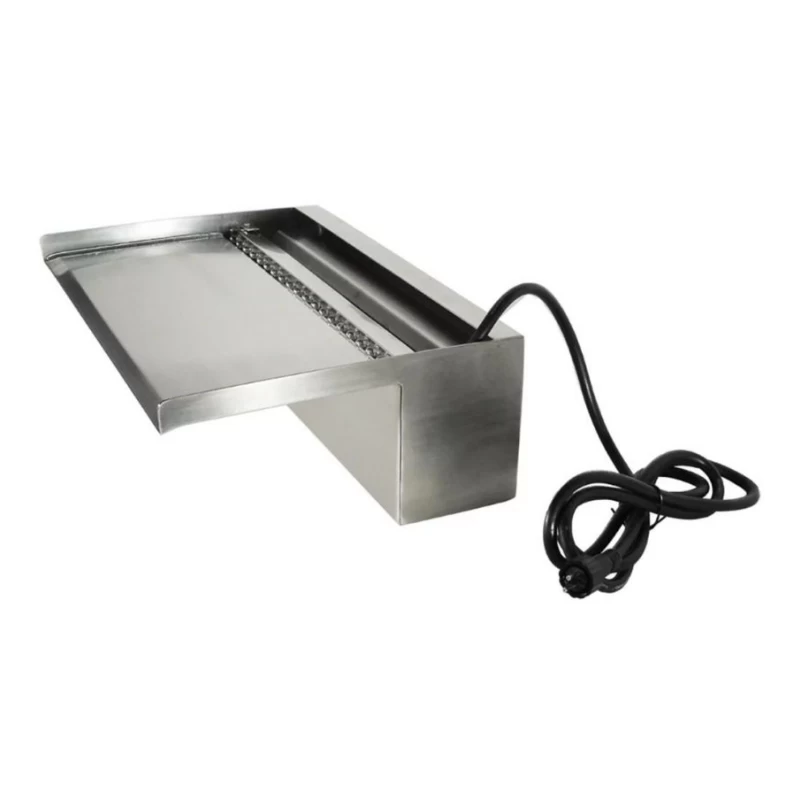

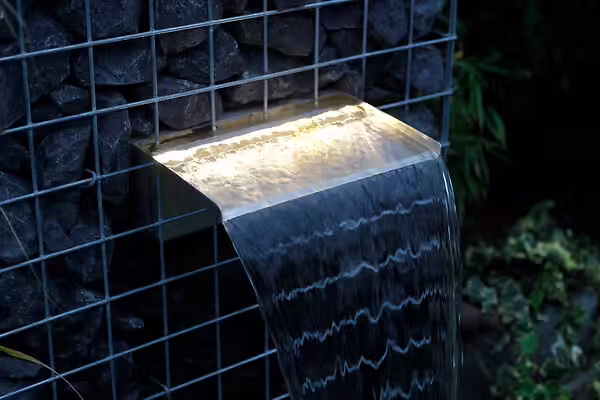

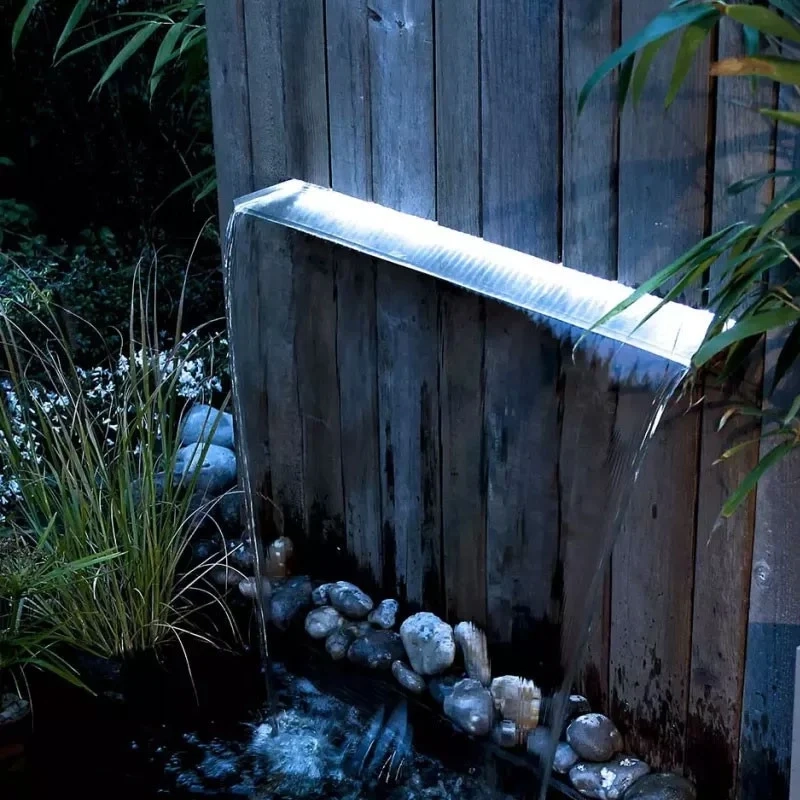

Lame d'eau - Niagara Led Wall

Conseils d'installation

Il est important que vous choisissiez une pompe avec la capacité adéquate. Pour le produit Niagara de la marque Ubbink en fonction de la différence de hauteur entre l'eau et la cascade, une pompe ayant la capacité suivante est nécessaire :

• Différence de hauteur 50 - 100 cm : capacité de pompage recommandée 2 000 - 2 500 l / h

• Différence de hauteur 150 cm : capacité de pompage recommandée 7 000 - 9 000 l / h

• Différence de hauteur 200 cm : capacité de pompage recommandée 9 000 - 11 000 l / h

• Différence de hauteur 250 cm : capacité de pompage recommandée 13 000 - 15 000 l / h

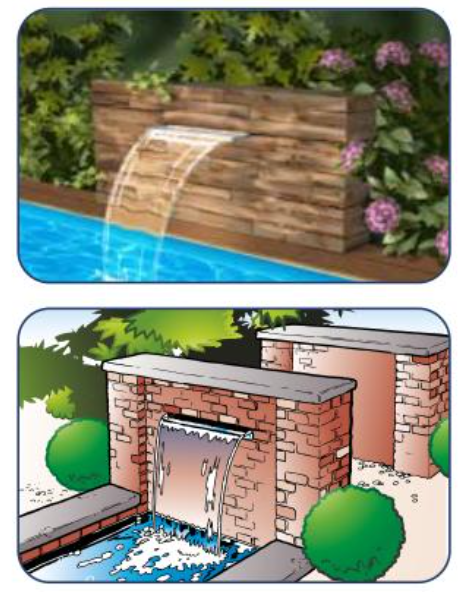

1. Préparation du support

1. Support obligatoire : mur maçonné, bloc béton, brique, ou support rigide type panneau structurel.

2. Surface plane et stable : la lame doit être parfaitement horizontale pour garantir un rideau d’eau régulier.

3. Prévoir une réservation dans le mur (niche ou espace technique) selon la profondeur du modèle.

2. Raccordements hydrauliques

Entrée d’eau (arrière ou inférieure selon le modèle)

• Utiliser un tuyau PVC pression (32, 40 ou 50 mm selon dimension).

• Coller les raccords avec colle PVC pression.

• Installer une vanne de réglage sur l’arrivée pour ajuster le débit.

• Pompe recommandée : pompe de bassin/piscine avec un débit adapté à la largeur de la lame (généralement 3 000 à 12 000 l/h selon modèle).

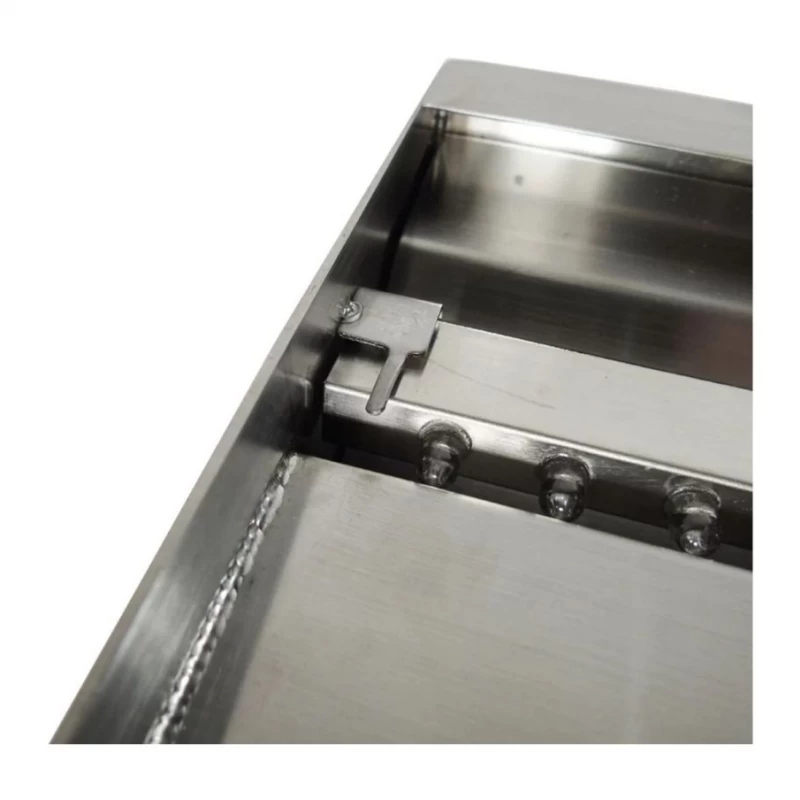

Chambre interne

• Vérifier que la chambre de distribution est propre, sans poussière ou débris.

• Ne jamais réduire le tuyau juste avant l’entrée : cela créerait un flux irrégulier.

3. Installation de la lame d’eau

1. Positionner la lame dans sa niche ou sur son support mural.

2. Vérifier l’horizontalité avec un niveau (crucial pour une chute uniforme).

3. Fixer avec les vis et chevilles adaptées (inox recommandées).

4. Laisser au minimum 3–5 cm de débord devant le mur pour que l’eau s’écoule librement.

5. Vérifier l’accessibilité du raccord LED (sous la lame ou à l’arrière selon modèle).

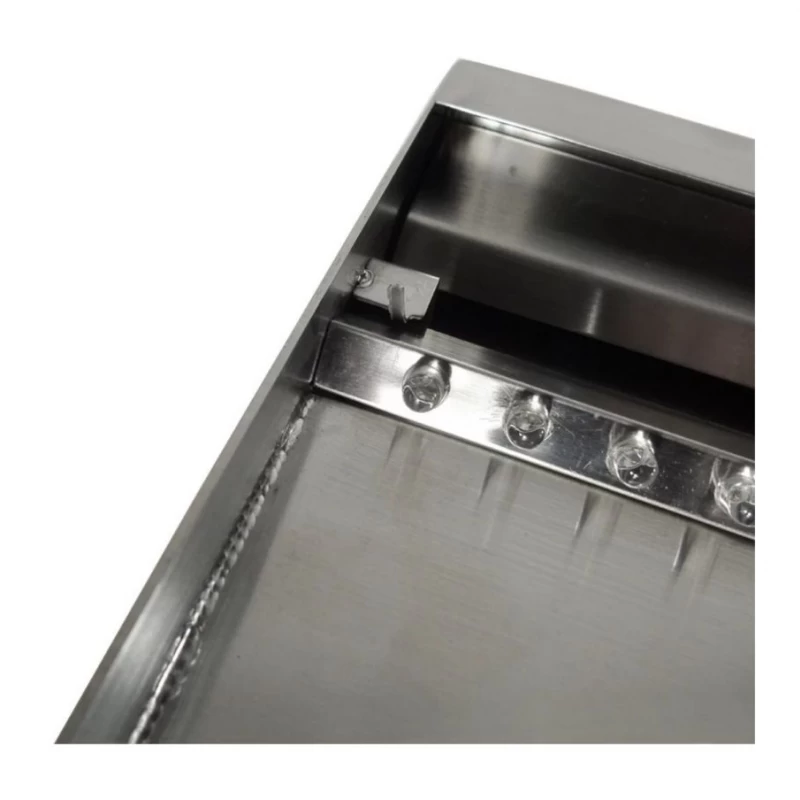

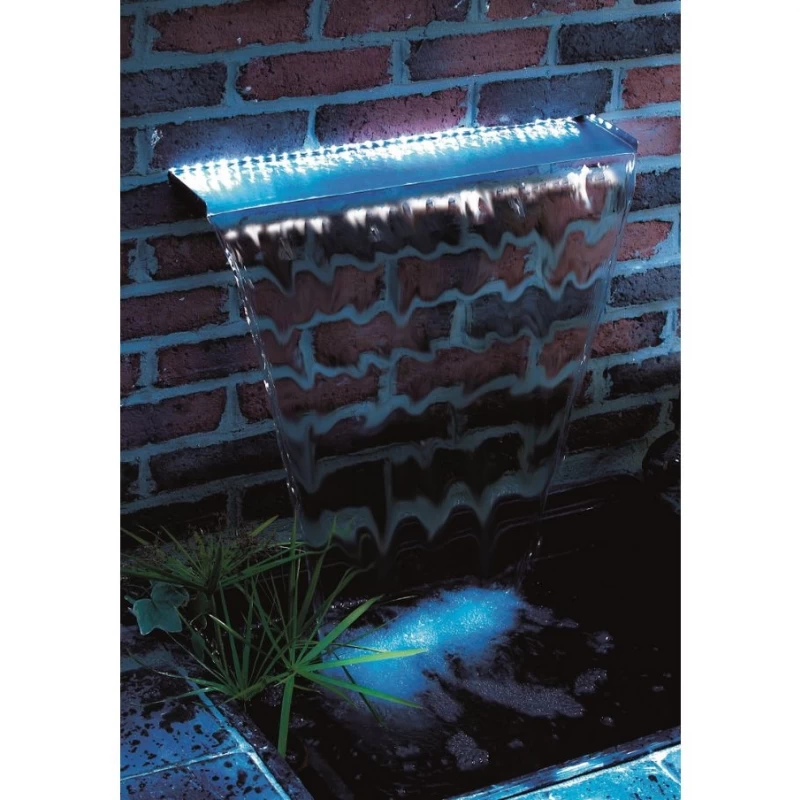

4. Raccordement électrique (LED)

Sécurité obligatoire : branchement par un transformateur 12 V ou 24 V basse tension, jamais en direct 230 V.

1. Placer le transformateur dans un endroit sec et ventilé.

2. Utiliser des câbles étanches IP65/67 jusqu’à la sortie de la lame.

3. Tester le ruban LED avant scellement.

4. Prévoir un interrupteur ou programmateur indépendant pour l’éclairage.

5. Test & réglages

1. Lancer la pompe pour vérifier le débit.

2. Ajuster la vanne pour obtenir un rideau laminaire et régulier.

3. Vérifier qu’aucune projection d’eau ne sort sur les côtés (signe de déséquilibre).

4. Ajuster l’horizontalité si nécessaire.

6. Finitions

• Masquer les raccords avec un habillage (pierre, carrelage, bardage).

• Garder tout de même un accès au transformateur et aux connexions LED.

• Étanchéifier les zones sensibles avec silicone neutre extérieur.

7. Entretien

• Nettoyer la fente de sortie régulièrement.

• Vérifier le préfiltre de la pompe.

• Purger l’installation avant gel si zone froide.

• Contrôler l’état du ruban LED chaque saison.

• Garantie : 2 ans.
• Sous conditions :
  • Nos outils sont garantis 2 ans contre tout vice de fabrication qui les rendrait impropres à l'usage auquel ils sont destinés, dans des conditions normales d'utilisation.
  • Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l'utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.
  • Attention, la garantie ne peut pas fonctionner, dans le cas où les câbles électriques sont coupés.
