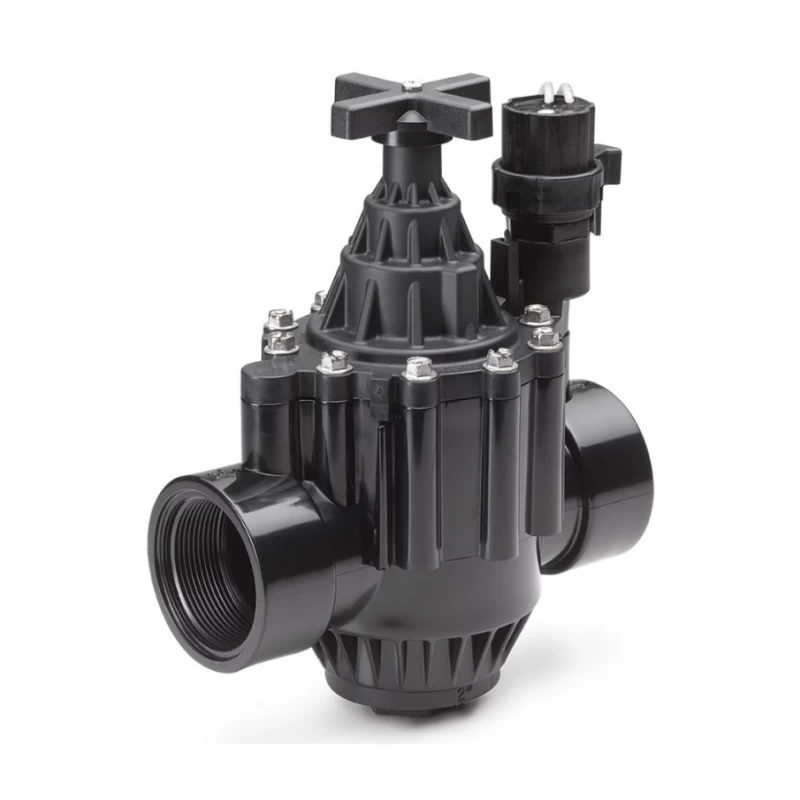

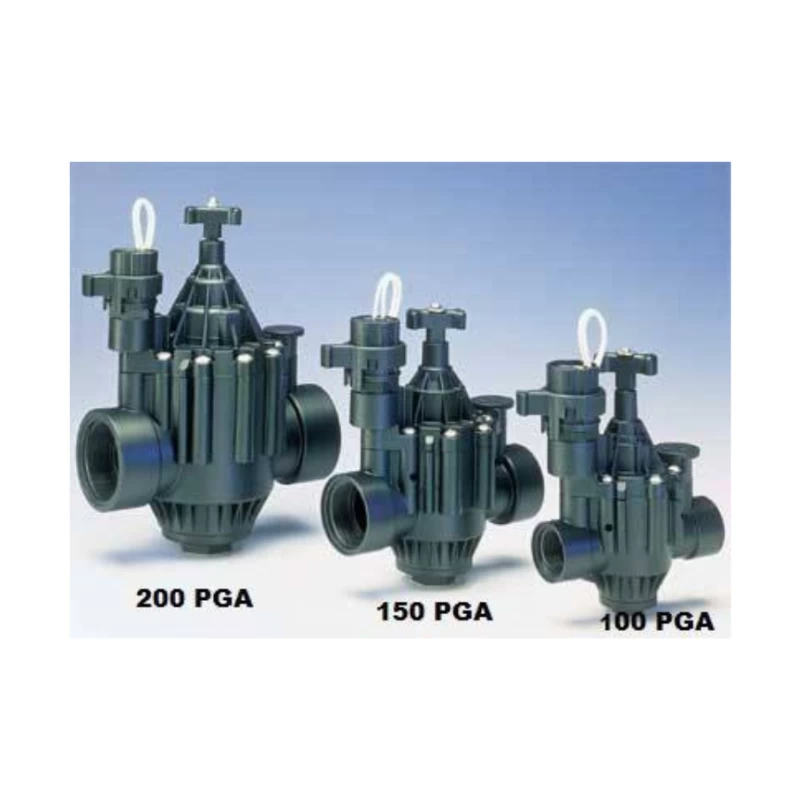

Électrovanne Série PGA - Rain-Bird
En réapprovisionnement
Garantie : 2 ans
01-10-25
Diamètre en pouce : Aucune disponibilité
Alimentation : Aucune disponibilité
Quantité
Les vannes PGA sont conçues pour des applications variées : espaces verts publics et terrains de sport. Alimentation 24 V sur secteur et 9 V à pile-1"FF.
Conçues pour les applications résidentielles haut de gamme et les petits commerces, les vannes Rain Bird de la série PGA sont les plus robustes et les plus fiables de leur catégorie. Durables et faciles d'entretien, ces vannes offrent des performances optimales, même sous des températures extrêmes et une pression intense.
Caractéristiques
Configuration ligne/angle
Corps en PVC
Ouverture manuelle sans fuite d’eau par rotation d’un quart de tour du solénoïde grâce à une poignée ergonomique
Ensemble solénoïde/plongeur d’une seule pièce noyé dans une résine de protection
Fermeture lente pour éviter les coups de béliers et des dommages du système
Réduction du débit
Spécifications
Débit : 0,5 à 34,0 m3/h
Pression : 1,0 à 10,4 bars à 23°C
Température maximum de l’eau : 43°C
Spécifications électriques
Intensité d’appel : 0,41 A (9,9 VA)
Intensité de maintien : 0,23 A (5,5 VA)
Avantages
Joint étanche entre le corps et le capot pour une fiabilité maximale, même dans les conditions les plus extrêmes.
Conception électrique robuste pour un fonctionnement silencieux et fiable.

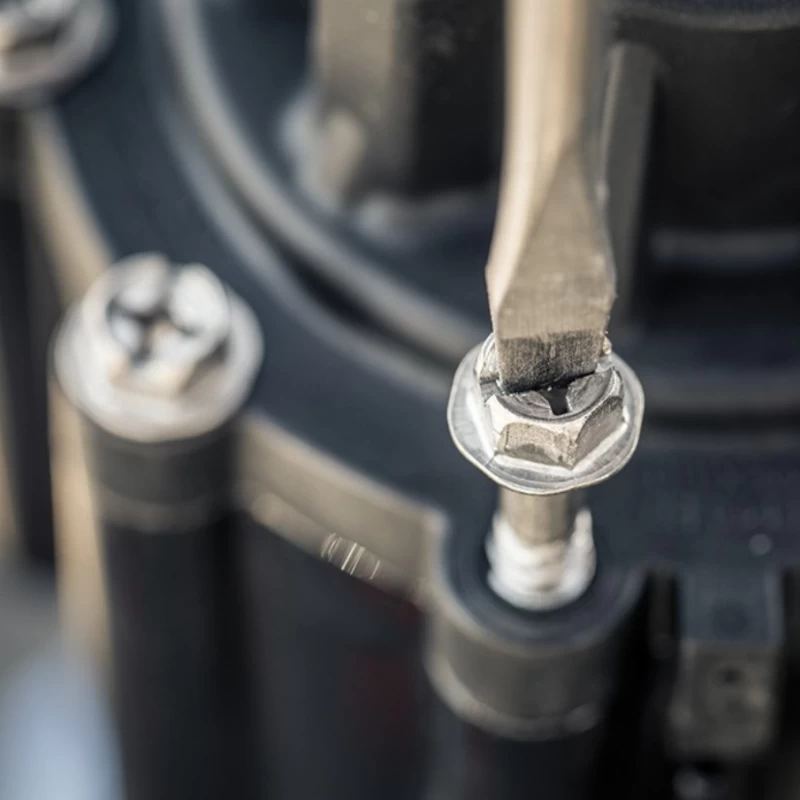

Construction robuste en PVC et nylon renforcé de fibres de verre pour un fonctionnement fiable.

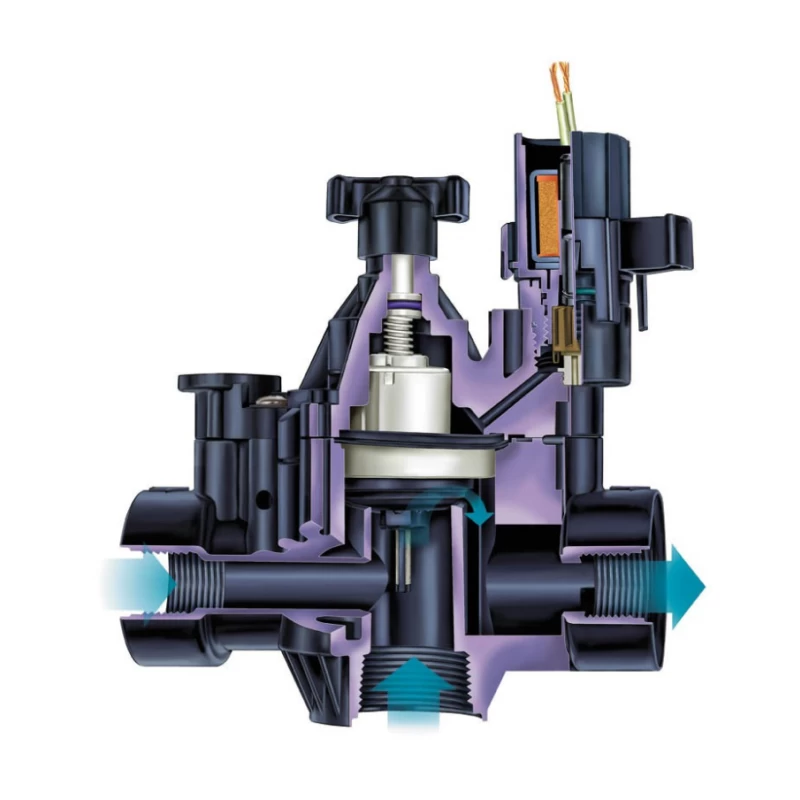

Conception normalement fermée à flux direct.
Flux pilote filtré pour résister aux débris et au colmatage.
Fermeture lente pour éviter les coups de bélier et les dommages ultérieurs au système.
Caractéristiques supplémentaires
- Configuration sphérique et angulaire pour une flexibilité de conception et d'installation.
- La purge interne manuelle actionne la vanne sans laisser d'eau pénétrer dans le boîtier de la vanne. Cela permet de régler le régulateur de pression sans ouvrir la vanne au niveau du programmateur.
- Conception monobloc du solénoïde avec piston et ressort captifs pour un entretien facile. Empêche la perte de pièces lors de l'entretien sur site.
- La poignée de réglage du débit fixe ajuste le débit d'eau selon les besoins.
- Compatible avec le régulateur de pression PRS-D (en option) installé sur site pour garantir des performances optimales de l'arroseur.
- Compatible avec un solénoïde à verrouillage pour une utilisation avec les programmateurs Rain Bird à piles.
- Poignée de réglage de débit violette en option pour l'eau non potable.
Instructions d’installation et d’utilisation
- Purger soigneusement la canalisation principale avant d'installer les vannes.

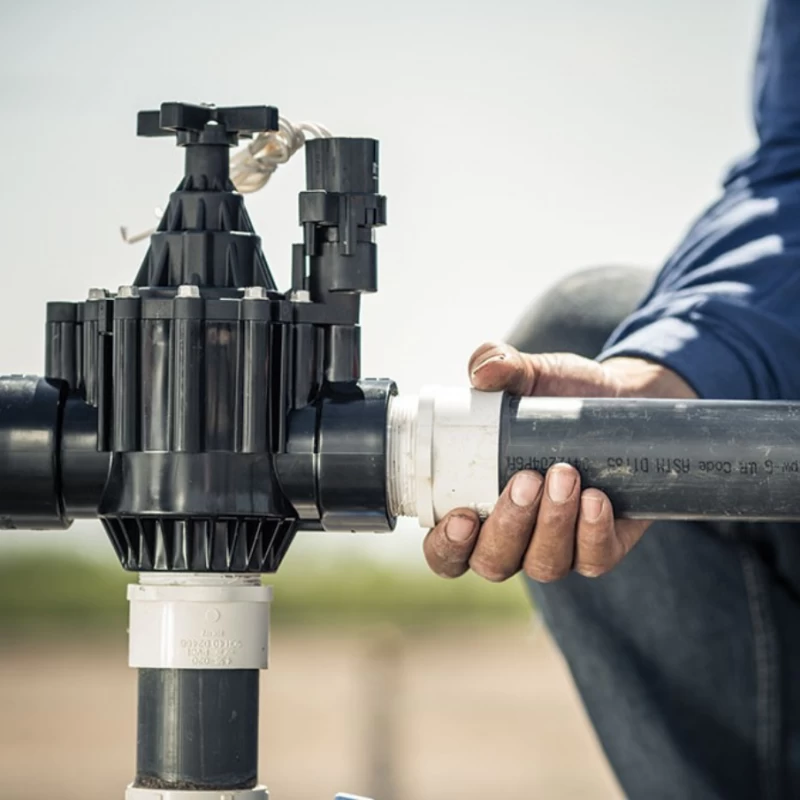

- Installer la vanne sur la canalisation principale. S'assurer que l'entrée est connectée à la canalisation principale et la sortie à la canalisation secondaire. Repérer la flèche sur la vanne indiquant le sens de passage de l'eau. Le solénoïde doit être positionné coté aval de la vanne.
- Note : la vanne est configurée pour un montage en ligne. Pour un montage en angle dévisser le bouchon de l'entrée en angle et le visser sur l'entrée en ligne. Pour éviter de détériorer le bouchon il est recommandé d'utiliser une clé à oeil.
- Enrouler du Téflon en ruban sur toute la longueur du filetage des raccords (2 tours).Ne pas utiliser de produits d'étanchéité en tube. Visser les raccords sur la sortie puis sur l'entrée de la vanne. Serrer fortement à la main. A partir du moment ou le serrage devient difficile, ne pas faire plus de deux tours supplémentaires.
- Connecter un des fils du solénoïde de la vanne au câble commun du programmateur et l'autre fil au câble de commande de la station correspondante. Utiliser des connexions résistantes à l'humidité : type "DBM", ou si besoin résistantes à l'immersion : type "DBY".
- Après avoir installé les vannes, ouvrir lentement l'arrivée d'eau. Les vannes laisseront s'écouler de l'eau quelques instants puis se fermeront.
- Pour ouvrir la vanne en utilisant la fuite manuelle interne, dévisser, à la main, le solénoïde d'1⁄4 á 3⁄4 de tour, jusqu'à ce que vous entendiez l'eau passer à travers la vanne. Pour fermer la vanne, visser le solénoïde d'1⁄4 á 3⁄4 de tour. La vanne se ferme quelques instants après avoir replacé le solénoïde en position "OFF".
- Ne pas utiliser d'outil pour actionner le solénoïde. Les indications "ON" et "OFF" situées sur le solénoïde ne concernent que l'ouverture et la fermeture manuelle.
- Pour ouvrir automatiquement la vanne, se reporter à la notice du programmateur.
- Pour limiter manuellement le débit passant à travers la vanne, utiliser la poignée de réglage située sur le dessus du chapeau. Pour limiter le débit : tourner cette poignée dans le sens des aiguilles d'une montre. Pour laisser un passage d'eau maximum, tourner dans le sens inverse des aiguilles d'une montre (position par défaut). Dans les cas où la vanne est utilisée en dessous du débit ou de la pression minimum, ce réglage permet d'optimiser le fonctionnement de la vanne. Voir * Réglage du contrôle de débit.
- Si besoin installer un régulateur de Pression.
Garantie : 2 ans
Elle ne couvre pas :
Une utilisation anormale, défauts ou détériorations subis par accident ou cause fortuite.
Les outils sans défaut apparent, usés mais toujours fonctionnels, rouillés, brûlés, abusés, modifiés, transformés, meulés, soudés, détournés de leur utilisation normale, détruits par négligence ou volontairement.
Un manque d’entretien
Une utilisation à des fins professionnelles, artisanales, commerciales
Tous dégâts, perte ou vol survenant pendant un transport, un déplacement ou pendant le prêt à une tierce personne.
Il est entendu que la garantie sera automatiquement annulée en cas de modifications apportées à l’outil ou bien en cas de montage de pièces n’étant pas d’origine. Rain-Bird décline toute responsabilité découlant d’un emploi abusif ou non conforme aux prescriptions d’emploi et d’entretien de l’outil.
Dans le cas d’un produit n’existant plus dans son plan de vente, Rain-Bird se réserve le droit de proposer un produit techniquement équivalent ou supérieur avec ou non une participation financière suivant l’évolution du produit.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
