Regard de vanne série VBA - Rain-Bird
En réapprovisionnement
Garantie : 1 an
23-10-26
Modèle : Aucune disponibilité
Quantité
Les regards de vanne série VBA Rain Bird permettent de protéger et de rendre facilement accessibles les électrovannes, vannes manuelles et autres équipements d'un réseau d'arrosage enterré. Disponibles en formats ronds et rectangulaires, ils conviennent particulièrement aux installations résidentielles.
Fabriqués en polypropylène noir avec couvercle vert, ces regards sont légers, résistants et conçus pour faciliter l'installation et la maintenance. Les entrées et sorties pour tuyaux sont prédécoupées afin de simplifier le passage des canalisations sans outil.
Caractéristiques
Marque : Rain-Bird
Type : regard de vanne rectangle ou circulaire
Matière : Polypropylène
Couvercle avec fermeture
Modèles

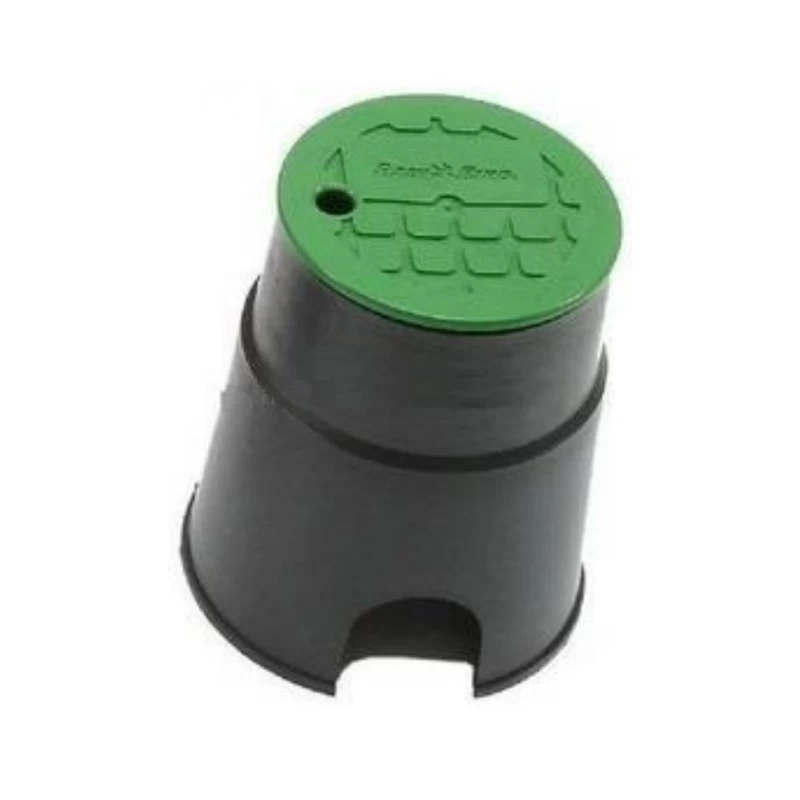

Mini rond 6"
Référence : VBA 02672
Format compact destiné aux petites installations. Il est équipé d'un couvercle à baïonnette et mesure 23,65 cm de hauteur.
Dimensions : Ø supérieur 16 cm, Ø base 20 cm, hauteur 23,65 cm

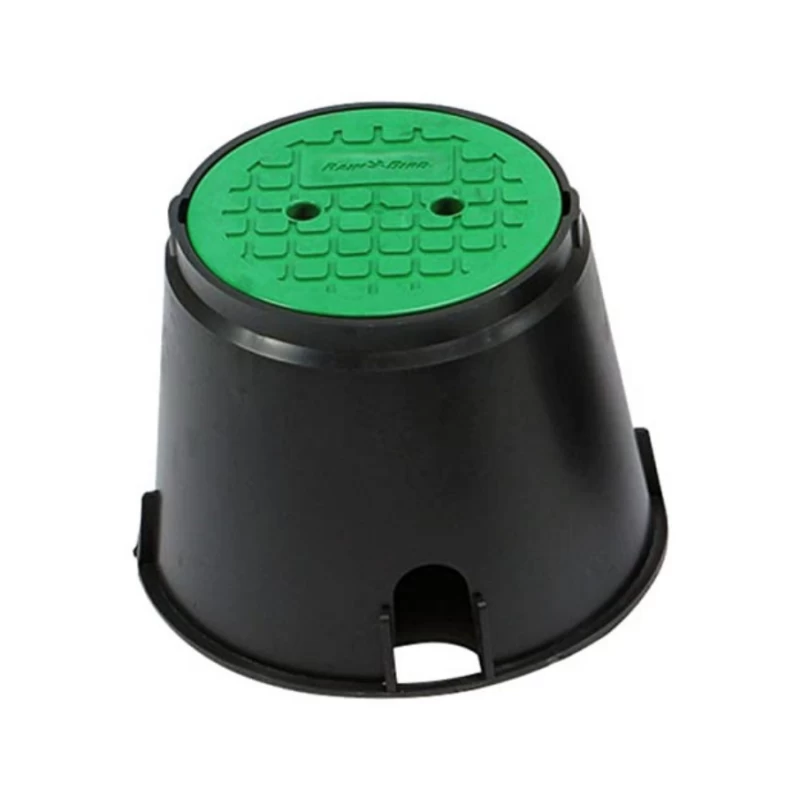

Rond 10"
Référence : VBA 02673
Format rond plus spacieux, équipé d'un couvercle clipsable, offrant davantage de volume pour l'installation et l'accès aux équipements.
Dimensions : Ø supérieur 24,2 cm, Ø base 33,5 cm, hauteur 25,5 cm
Rectangle 12
Référence : VBA 2674
Regard rectangulaire de 30,5 cm de hauteur avec couvercle verrouillé par boulon. Rain Bird indique que ce modèle peut être utilisé avec jusqu'à 4 vannes.
Dimensions : 38,6 × 26,7 × 30,5 cm
Jumbo
Référence : VBA 2675
Format rectangulaire plus volumineux, également équipé d'un couvercle verrouillé par boulon. Ses dimensions supérieures offrent davantage d'espace autour des équipements et facilitent les interventions de maintenance.
Dimensions : 54,5 × 38 × 30,5 cm
Utilisations
Protéger les électrovannes et vannes manuelles d'un réseau d'arrosage enterré.
Faciliter l'accès aux vannes pour les opérations de réglage, de contrôle ou de maintenance.
Regrouper plusieurs équipements d'arrosage dans un même regard.
Créer une installation propre et discrète dans les jardins, pelouses et espaces verts.
Adapter le volume du regard à l'installation grâce aux 4 formats disponibles.
Utiliser les modèles rectangulaires VBA02674 et VBA02675 avec une rehausse lorsque davantage de hauteur est nécessaire.
Avantages
4 formats disponibles : du Mini rond compact au modèle Jumbo plus spacieux.
Accès facilité : les regards permettent d'intervenir facilement sur les équipements enterrés.
Polypropylène résistant : matériau adapté à une installation extérieure durable.
Couvercles pratiques : système à baïonnette, clipsable ou verrouillable selon le modèle.
Entrées prédécoupées : passage des tuyaux simplifié, sans outil spécifique.
Installation discrète : corps noir et couvercle vert adaptés aux espaces engazonnés et paysagers.
Solution évolutive : possibilité d'ajouter une rehausse sur les modèles Rectangle 12 et Jumbo.
Stockage et transport facilités : les regards sont légers et empilables.
Conseils d'utilisation
Choisir le bon format
Choisissez le modèle en fonction de l'encombrement des vannes, du nombre d'équipements et de l'espace nécessaire pour intervenir.
Mini rond 6" VBA02672 : pour les installations compactes.
Rond 10" VBA02673 : pour disposer de davantage d'espace dans un regard rond.
Rectangle 12 VBA02674 : format rectangulaire compact, utilisable avec jusqu'à 4 vannes.
Jumbo VBA02675 : à privilégier lorsque l'installation nécessite davantage de volume et d'espace de travail.
Installer le regard au niveau du sol
Positionnez le couvercle au niveau du sol fini, sans le faire dépasser de manière importante. Dans une zone engazonnée, veillez à ce que son emplacement permette de passer la tondeuse sans difficulté.
Prévoir une bonne assise
Installez le regard sur une base stable et suffisamment drainante. Évitez de placer directement le regard dans une zone susceptible de retenir durablement l'eau.
Préparer les passages de tuyaux
Les regards VBA disposent d'entrées et sorties prédécoupées. Sélectionnez les emplacements nécessaires et retirez uniquement les découpes utiles au passage des canalisations.
Vérifier l'installation avant remblai
Effectuez les raccordements et contrôlez le fonctionnement des vannes avant de réaliser le remblai définitif. Vérifiez notamment l'étanchéité des raccordements et l'accessibilité de chaque équipement.
Prévoir suffisamment d'espace
Ne choisissez pas uniquement le regard en fonction du nombre de vannes. Il faut également conserver suffisamment d'espace autour des équipements pour pouvoir ouvrir, démonter ou remplacer une électrovanne ultérieurement.
Utiliser une rehausse si nécessaire
Pour les modèles Rectangle 12 VBA02674 et Jumbo VBA02675, une rehausse dédiée permet d'augmenter la hauteur du regard. Le couvercle d'origine peut être réutilisé sur la rehausse.
Entretien
Maintenez l'intérieur du regard propre et dégagé afin de conserver un accès facile aux vannes. Vérifiez régulièrement l'état du couvercle et son système de fermeture.
Garantie : 1 an
La garantie est prévue pour les défauts de matière et vice de fabrication
La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe
La garantie n’est pas valable dans le cas de démontage, complet ou partiel
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
