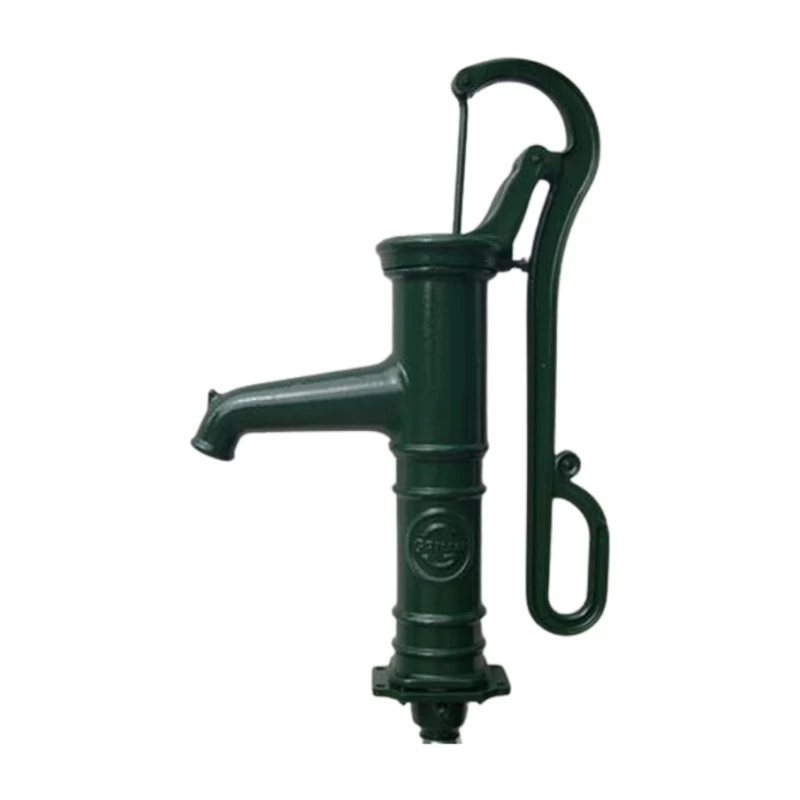

Pompe à main aspirante rétro auto amorçant - Grillot
En réapprovisionnement
Garantie : 2 an
Livraison à partir du
21-05-25
Quantité
Les pompes à eau à main permettent l'aspiration de l'eau d'un puits ou d'un forage.
Caractéristiques
- Marque : GRILLOT
- Auto amorçante jusqu'à 9 mètres
- Hauteur : 750mm
- Poids : 18 kg
- Diamètre de piston 80mm
- Diamètre d'aspiration : 33/42
- Débit par coup : 0,7 litre
- Débit : 30 à 40 litres par minute
- Balancier orientable
- Entrée : 1"1/4 Mâle
- Corps en fonte
- Couleur : Vert
- Jointe de corps caoutchouc Ø 80
Utilisation

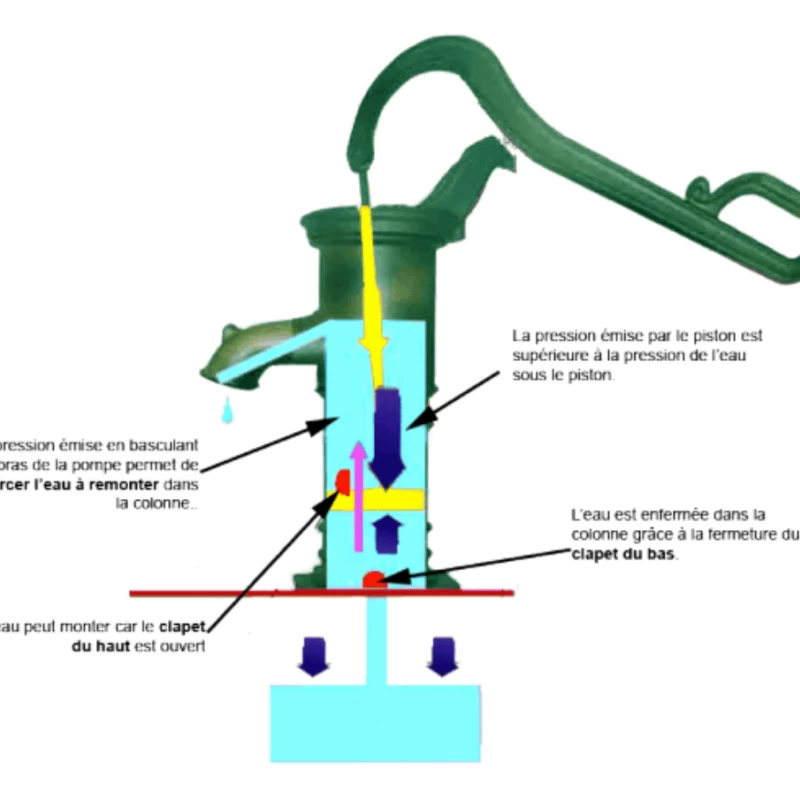

- Le niveau d’eau peut se situer à 8-9 mètres maxi au niveau du sol ; la pompe est alors autoamorçante à sec. C’est-à-dire que par de simples mouvements de balancier, elle crée une dépression dans la tuyauterie d’aspiration afin de faire remonter l’eau jusqu’à la surface.
- La distance entre le puits (ou le forage) et la pompe, peut varier de quelques mètres sans incidence sur le bon fonctionnement de la pompe ; il suffit pour cela de respecter le diamètre incidence sur le bon fonctionnement de la pompe ; il suffit pour cela de respecter le diamètre
d’aspiration de la pompe soit 33/42. - Pour éviter à la colonne d’eau de se vider, prévoir un clapet crépine tubulaire.
- La pompe à eau à main peut servir à amorcer des pompes électriques.
Avantages
Cette pompe vous permet de :
- Faire la poche de votre forage
- Amorcer toutes pompes électriques
- Avoir de l'eau "graduite" à volonté
- Le produit est destiné pour un usage domestique en extérieur dans les jardins privés.
- Utilisez cette pompe uniquement pour le pompage d’eau.
Conseils d'installation
- Le balancier de la pompe est orientable et peut donc être placée contre un mur
- Un filetage mâle 33/42 permet le branchement de la pompe sur le forage, par l’intermédiaire, soit
- d’un raccord union, soit d’un manchon fonte ou PVC, soit d’un raccord pour tuyau polyéthylène
- Æ 32 mm.
- Branchement avec notre kit d’aspiration complet en Æ 25 mm ou Æ 30 mm
Conseils d'entretien
- Inutile de graisser les joints, à la rigueur vous pouvez passer la pompe à l’anti-rouille. La fonte rouille naturellement donc pas d’inquiétude si l’eau qui coule est colorée.
- A l’entrée de l’hiver vidanger la pompe en dévissant la vis d’arrêt en bas de la pompe, la protéger contre le gel en l’habillant ou la démonter et la mettre à l’abri.
- Pour la pompe à désamorçage automatique, il faut lever le balancier à fond afin d’appuyer sur le clapet de retenue et vider l’eau de la pompe.
- Garantie: 1 an Constructeur.
- Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
- Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
Goutteur auto-régulant :
Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars).
Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau.
Fonction principale : compensation de pression.
Goutteur anti-vidange :
Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar).
Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui :
- Empêche que l'eau mette longtemps à ressortir au démarrage suivant,
- Réduit le stress hydrique sur les plantes,
- Évite l’entrée d’air ou de boues dans le réseau.Fonction principale : maintenir le réseau plein.
À noter : Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle (c'est très fréquent en goutte-à-goutte enterré ou sur terrain en pente). exemple : Goutteur PCJ CNL auto-régulant et anti-vidange - Netafim
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
