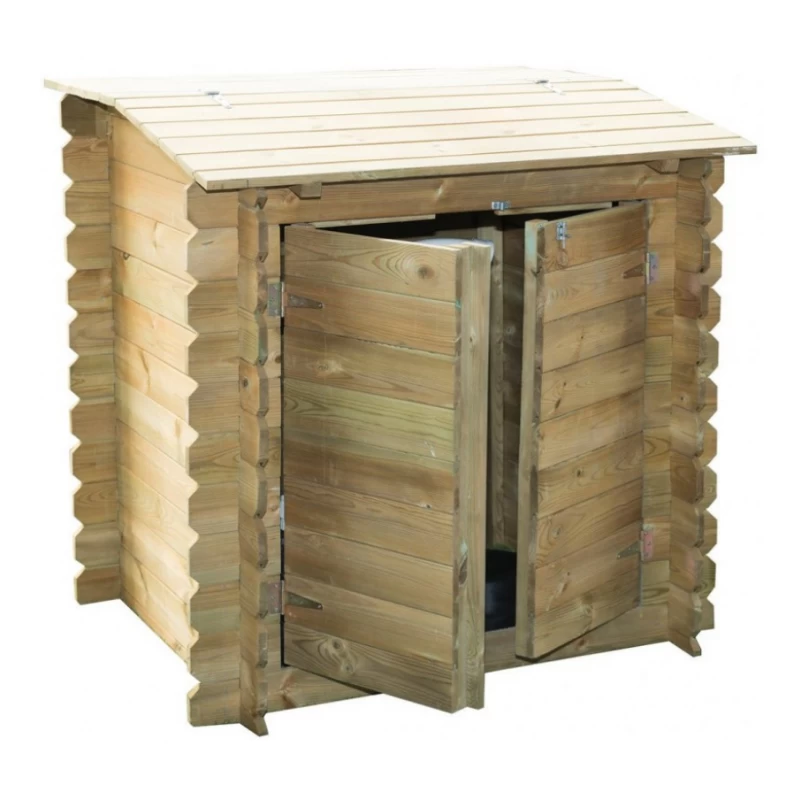

Coffre de filtration pour piscine - Classic

Conseils de montage – Coffre de filtration pour piscine bois Classic Ubbink

1. Vérifier l’emplacement

Choisissez un emplacement :

• proche du bassin (longueur de tuyaux limitée),

• sur une surface stable et plane,

• à l’abri des projections d’eau,

• avec suffisamment d’espace pour ouvrir le coffre et accéder à la pompe/filtre.

Astuce : laisser minimum 50 cm devant pour travailler confortablement.

2. Préparer le sol

Le coffre doit être posé sur un sol :

• dur (dalle béton, dalles stabilisées ou plots),

• parfaitement de niveau pour éviter les vibrations de la pompe.

Évitez la terre ou l’herbe qui risquent de se tasser.

3. Monter la structure du coffre

Généralement :

1. Assembler les panneaux latéraux.

2. Fixer le panneau arrière.

3. Installer la base (ou vérifier qu’elle est à niveau si déjà intégrée).

4. Positionner le couvercle ouvrant, charnières ou verrous compris.

Conseils :

• Pré-percer le bois pour ne pas le fendre.

• Utiliser les vis fournies, adaptées au bois extérieur.

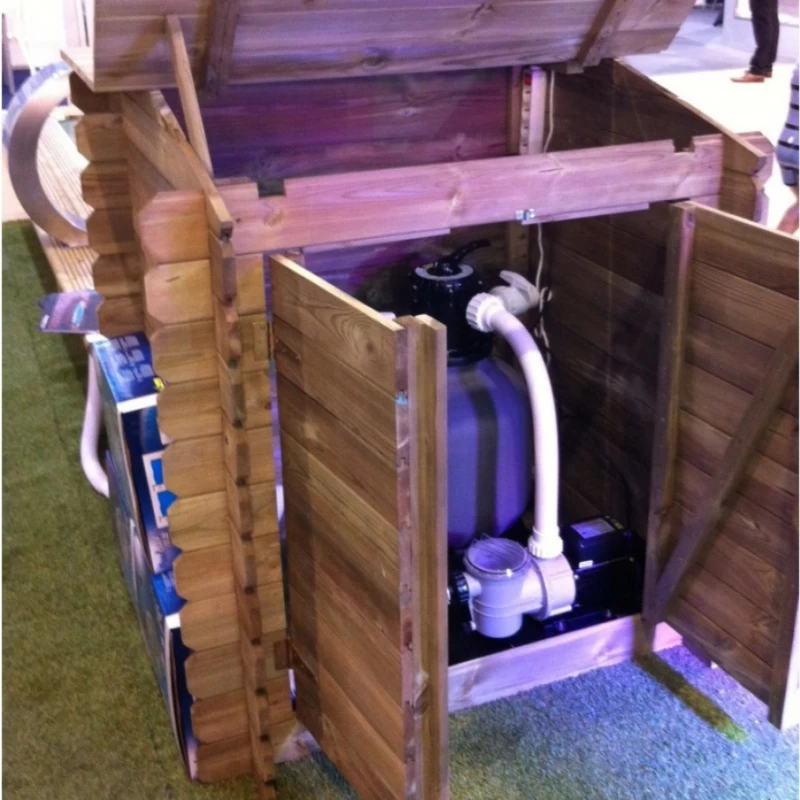

4. Installer l’équipement de filtration à l’intérieur

Positionnez :

• la pompe,

• le filtre cartouche ou sable,

• les tuyaux d’aspiration et refoulement.

Règles importantes :

• La pompe doit être plus basse que le niveau d’eau si possible – meilleure amorce.

• Laisser de l’espace sur les côtés pour la ventilation.

• Fixer les tuyaux pour éviter les vibrations.

5. Raccorder les tuyaux

• Entrée pompe → skimmer.

• Sortie pompe → filtre → refoulement.

• Utiliser des colliers de serrage inox.

• Vérifier l’étanchéité de chaque raccord.

Astuce : un légère lubrification (vaseline technique) facilite le montage des tuyaux.

6. Ventilation & sécurité

Un coffre de filtration doit pouvoir respirer :

• Ne pas boucher les ouvertures prévues.

• Si le modèle est fermé, laisser quelques centimètres à l’arrière pour l’air.

Sécurité :

• Protéger la prise électrique avec un coffret étanche IP55 ou plus.

• Utiliser un disjoncteur différentiel 30 mA (obligatoire).

7. Test et mise en route

1. Ouvrir toutes les vannes.

2. Remplir le filtre si nécessaire.

3. Amorcer la pompe.

4. Vérifier :

   • qu’il n’y a aucune fuite,

   • que le coffre ne vibre pas trop,

   • que l’eau circule normalement.

8. Finitions

• Poser les caches, joints ou bandes décoratives.

• Vérifier l’ouverture fluide du couvercle.

• Nettoyer l’intérieur et retirer sciure/débris qui pourraient gêner la ventilation.

• Garantie : 2 ans.
• Sous conditions :
  • Nos outils sont garantis 2 ans contre tout vice de fabrication qui les rendrait impropres à l'usage auquel ils sont destinés, dans des conditions normales d'utilisation.
  • Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l'utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.
